Kültéri moduláris optikai csomópont

Mikroprocesszoros vezérlés, digitális kijelző a paramétereket, amelyek a műszaki hibakeresést nagyon kényelmessé teszik. A CATV hálózat kiépítésének fő terméke.

A szálláslekérdezés elküldése

A termék bemutatása

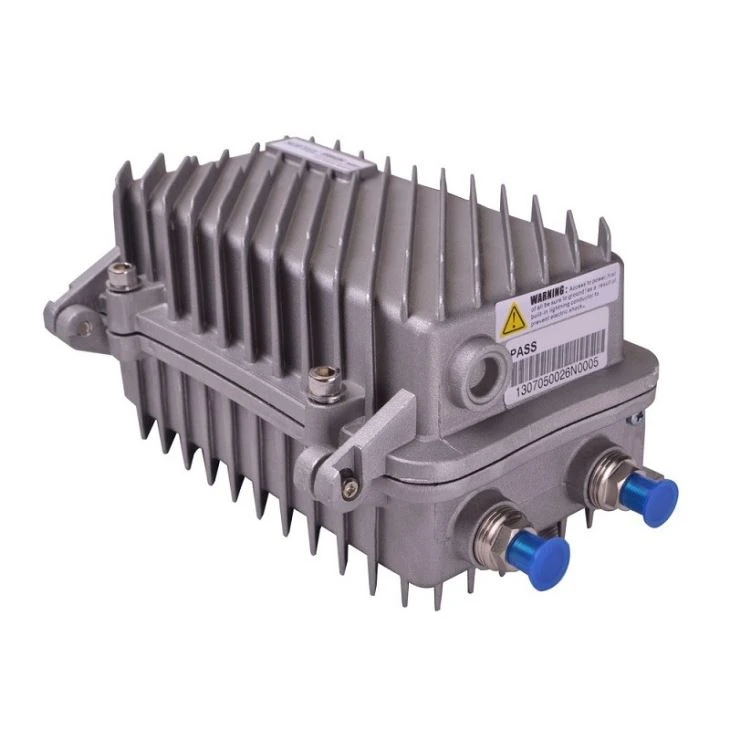

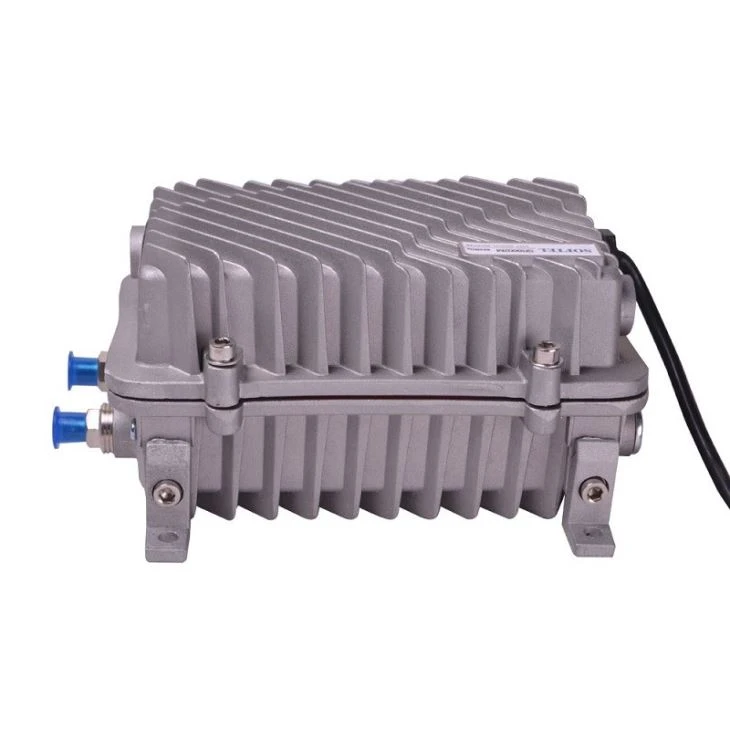

Kültéri moduláris optikai NodeSR 812 S az új CATV hálózati optikai vevőnk, kiváló minőségű és versenyképes áron.

Optical Node

Teljesítmény jellemzők

Nagy válaszú PIN fotoelektromos átalakító elem.

Optimalizált áramkör-tervezés, SMT-folyamat előállítás, optimalizált jelút, ami a fotoelektromos jelátvitelt tovább mozgatja.

Speciális RF csillapító chip, jó RF csillapítás és egyensúlyi lineáris, nagy pontosság.

GaAs erősítő eszköz, kettős teljesítmény, nagy erősítés és alacsony torzítás.

Mikroprocesszor vezérli a működési állapotot, a digitális kijelzőt a paraméterekkel, a kényelmet és az intuitív működést, valamint a stabil teljesítményt.

Kiváló AGC teljesítmény, ha a bemeneti optikai teljesítménytartomány - 8 ～＋ 2 dBm, a kimeneti szint változatlan marad, a CTB és a CSO alapvetően nem változik.

Technika paraméterei

Tétel	Mértékegység	Kültéri moduláris optikai csomópont
Optikai paraméterek
Optikai teljesítmény fogadása	dBm	-8 ~ +2
Optikai visszatérő veszteség	dB	GG gt; 45
Optikai vétel Hullámhossz	nm	1100 ~ 1600
Optikai csatlakozó típusa		FC / APC, SC / APC vagy a felhasználó által megadott
Rost típusa		Single Mode
Link teljesítménye
C/N	dB	≥ 51 （- 2dBm bemenet）
C / CTB	dB	≥ 65	Kimeneti szint 106 dBμV kiegyensúlyozott 6 dB
C / CSO	dB	≥ 60
RF paraméterek
Frekvenciatartomány	MHz	45 ~862
Laposság a sávban	dB	±0.75
Névleges kimeneti szint	dBμV	≥ 106
Maximális kimeneti szint	dBμV	≥ 110
Kimeneti visszatérési veszteség	dB	≥14
Kimeneti impedancia	Ω	75
Elektronikus vezérlés EQ Hatótávolság	dB	0～10
Elektronikus vezérlés ATT Hatótávolság	dBμV	0～20
Általános teljesítmény
Tápfeszültség	V	AC （130 ~ 265） V vagy AC (35 ~ 85) V

Üzemi hőmérséklet	℃	-40~60
Relatív páratartalom	%	Max. 95% nincs kondenzáció
Fogyasztás	VA	≤ 15
Dimenzió	mm	185（L）╳140（W）╳91（H）

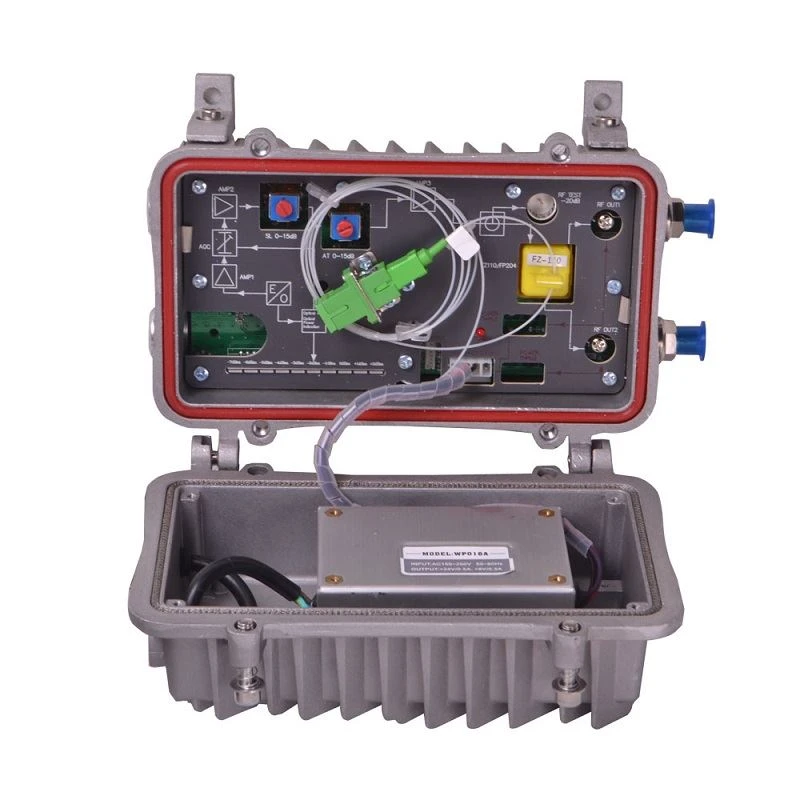

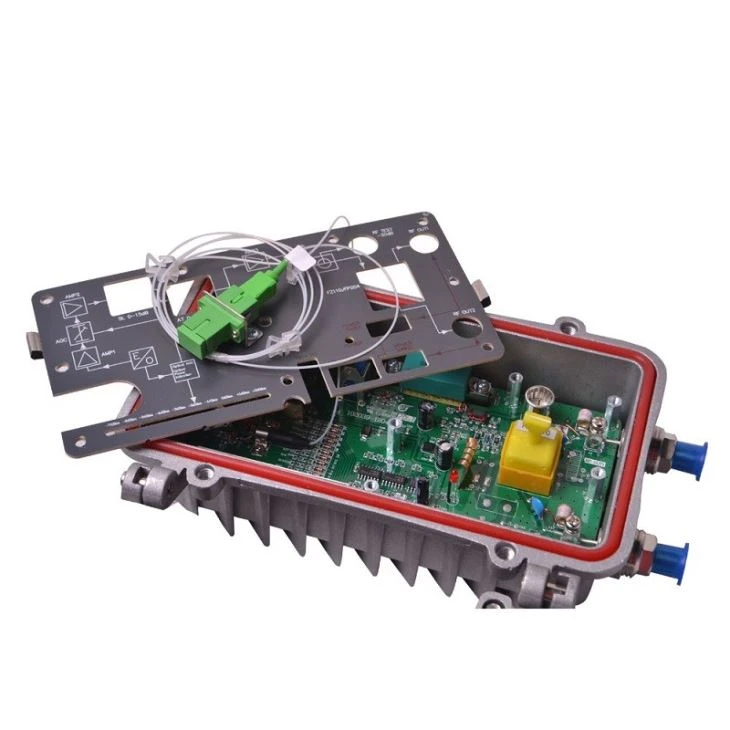

A külső moduláris optikai csomópont felépítése

1. Optikai szál bemenet	2. Optikai szál adapter
3. -20dB RF tesztport	4. Kimeneti csap vagy osztó
5. RF kimenet 1	6. RF kimenet 2
7. Üzemmód választó gomb	8. FEL gomb
9. LE gomb	10. Elektronikus vezérlés EQ mód jelző
11. Elektronikus vezérlés ATT mód jelző	12. Optikai energiatakarékos üzemmód jelző
13. Az alaplap tápfeszültsége	14. Tápegység túláram-beillesztés 1
15. Tápegység túláram-beillesztés 2	16. Kapcsolóüzemű tápegység
