Kétirányú visszatérési út kültéri optikai vevő

2 Way Return Path Outdoor Optical Receiver
2 Way Return Path Outdoor Optical Receiver

Kétirányú visszatérési út kültéri optikai vevő

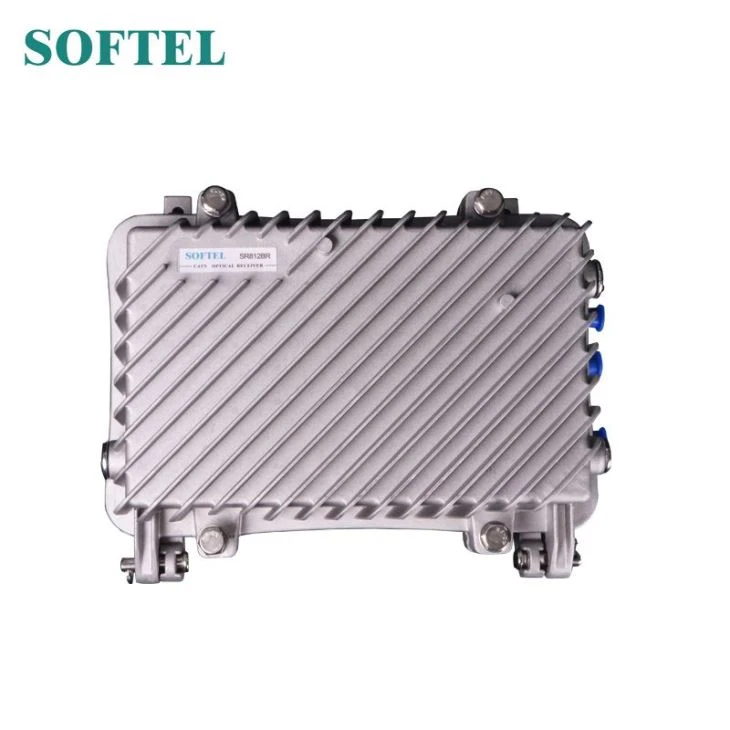

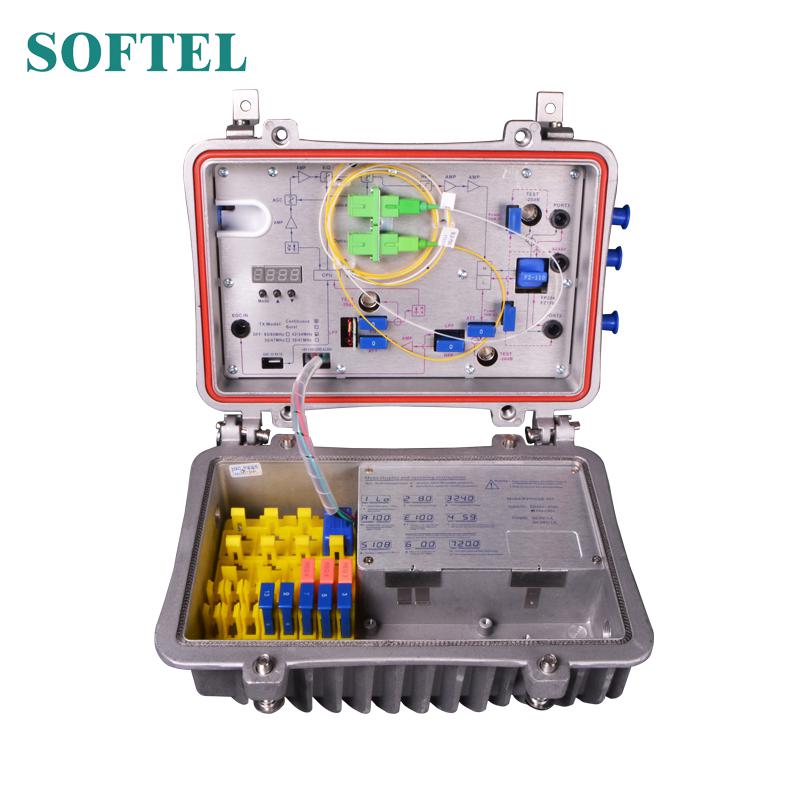

Az SR812ST a legújabb kiváló minőségű, két kimenetű CATV hálózati optikai vevőnk. Az előerősítő teljes GaAs MMIC-et vesz át, utóerősítő pedig GaAs modult. Mikroprocesszoros vezérlés, a paraméterek digitális kijelzése, a mérnöki hibakeresés különösen egyszerű.

A szálláslekérdezés elküldése

A termék bemutatása

Teljesítmény jellemzők

1.Magas válaszú PIN fotoelektromos konverziós cső.

2.Optimizált áramkör-tervezés, SMT-folyamat előállítás, optimalizált jelút, ennek a kétirányú visszatérési útnak a kültéri optikai vevőkészülék fotoelektromos jelátvitelét simábbá teszi.

3.Specializált RF csillapító chip, jó RF csillapítással és egyensúlyi lineáris, nagy pontossággal.

4.GaAs erősítő eszköz, kettős teljesítményű kimenet, nagy erősítéssel és alacsony torzítással.

5. Működőképes mikroszámítógép (SCM) vezérlőberendezés, az LCD kijelzőn megjelenik a paraméterek, a kényelem és az intuitív működés, valamint a stabil teljesítmény.

6.Kiemelkedő AGC teljesítmény, ha a bemeneti optikai teljesítménytartomány －9 ～ d 2dBm, a kimeneti szint változatlan marad, a CTB és a CSO alapvetően változatlan.

7.Fenntartott adatkommunikációs interfész, csatlakozhat az class osztályú hálózatkezelő válaszadóhoz, hozzáférés a hálózatkezelő rendszerhez.

8.A visszatérő emisszió kiválaszthatja a sorozat üzemmódot a zajkonvergencia hirtelen csökkentése és az elülső részvevő számának csökkentése érdekében.

Technika paramétere

Tétel	Mértékegység	Technikai paraméterek
Előre optikai vevő rész
Optikai paraméterek
Optikai teljesítmény fogadása	dBm	-9 ~ +2
Optikai visszatérő veszteség	dB	> 45
Optikai vételi hullámhossz	nm	1100 ~ 1600
Optikai csatlakozó típusa		FC / APC, SC / APC vagy a felhasználó által megadott
Rost típusa		Single Mode
Link teljesítménye
C / N	dB	≥ 51 (-2 dBm bemenet)
C / CTB	dB	≥ 65		Kimeneti szint: 108dBμV EQ 6dB
C / CSO	dB	≥ 60
RF paraméterek
Frekvenciatartomány	MHz	45 ~ 862			45 ~ 1000
Laposság a sávban	dB	± 0,75			± 0,75
Névleges kimeneti szint	dBμV	≥ 108			≥ 108
Maximális kimeneti szint	dBμV	≥ 114			≥ 112
Kimeneti visszatérési veszteség	dB	(45 ~ 550MHz) ≥16 / (550 ~ 1000MHz) ≥14
Kimeneti impedancia	Ω	75			75
Elektronikus vezérlés EQ tartomány	dB	0 ~ 15			0 ~ 15
Elektronikus vezérlésű ATT tartomány	dBμV	0 ~ 20			0 ~ 20
Vissza az optikai emissziós rész
Optikai paraméterek
Optikai átviteli hullámhossz	nm	1310 ± 10, 1550 ± 10 vagy a felhasználó által megadott
Kimeneti optikai teljesítmény	mW	0,5, 1, 2
Optikai csatlakozó típusa		FC / APC, SC / APC vagy a felhasználó által megadott
RF paraméterek
Frekvenciatartomány	MHz	5 ~ 65 (vagy a felhasználó által megadott)
Laposság a sávban	dB	± 1
Bemeneti szint	dBμV	72 ~ 85
Kimeneti impedancia	Ω	75
NPR dinamikus tartomány	dB	≥15 (NPR ≥ 30 dB) Használjon DFB lézert	≥10 (NPR ≥ 30 dB) Használjon FP lézert
Általános teljesítmény
Tápfeszültség	V	A: AC (150 ~ 265) V; B: AC (35 ~ 90) V
Üzemi hőmérséklet	℃	-40 ~ 60
Tárolási hőmérséklet	℃	-40 ~ 65
Relatív páratartalom	%	Max. 95% nincs kondenzáció
Fogyasztás	VA	≤ 30
Dimenzió	mm	260 （L） * 200 （NY） * 130 （H）
