Nagyteljesítményű CATV 1550nm EDFA erősítő

High Power Catv 1550nm EDFA Amplifier

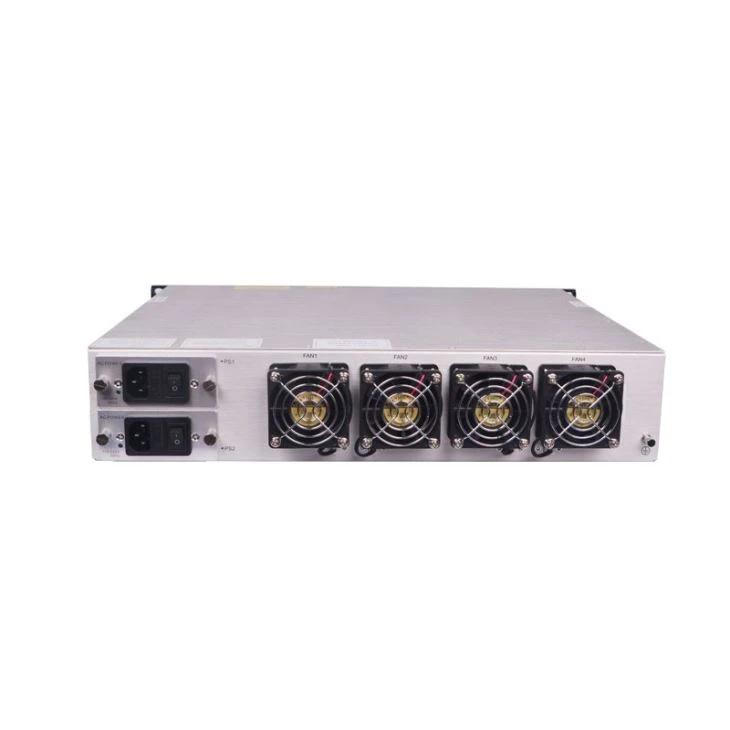

High Power Catv 1550nm EDFA Amplifier

Nagyteljesítményű CATV 1550nm EDFA erősítő

Minden kimenet beépített WDM (1310/1490/1550 nm hullámhosszosztásos multiplexer), és kényelmesen multiplexeli az OLT és ONU adatfolyamát a szálerősítő kimenetére az 1310 nm és 1490 nm optikai interfészen keresztül. Ideális berendezés az FTTX hálózathoz.

A szálláslekérdezés elküldése

A termék bemutatása

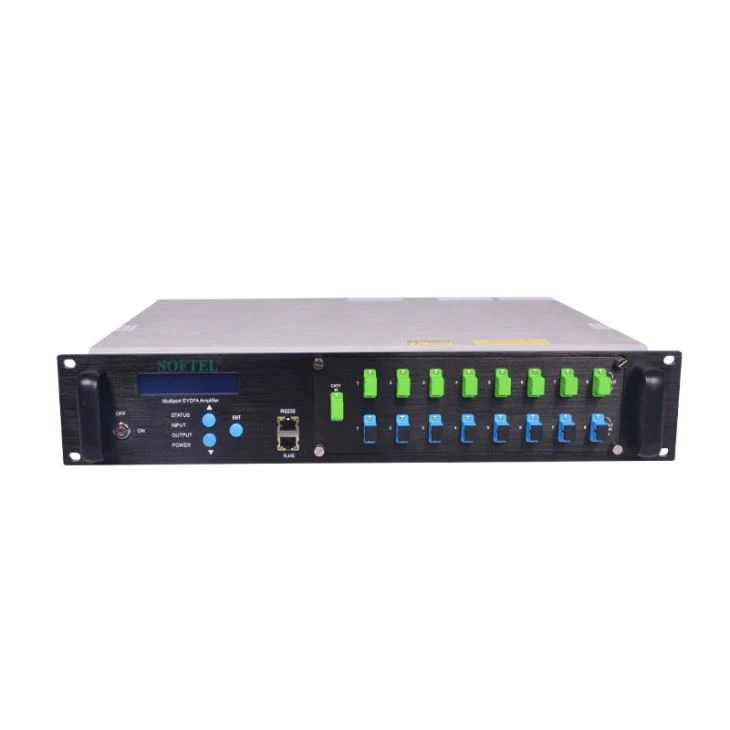

Nagyteljesítményű CATV 1550nm EDFA erősítő

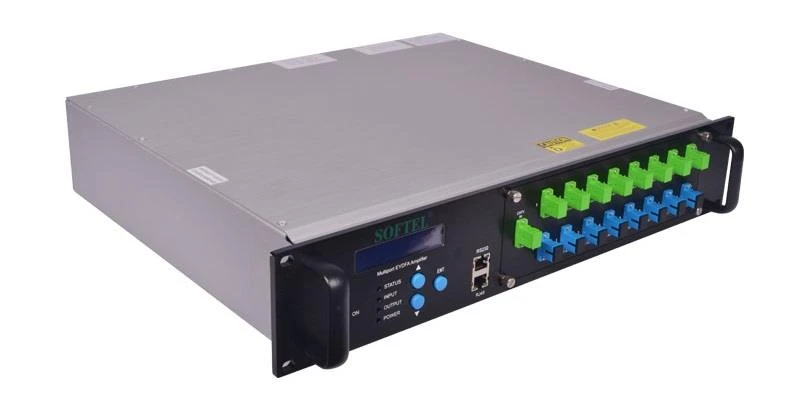

CATV 1550nm EDFA

A SOFTEL 8 portos fényteljesítményű CATV 1550nm EDFA erősítő alacsony zajszintű és nagy teljesítményű Er-Yb együtt dózisú erősítő. Minden kimenet beépített WDM (1310/1490/1550 nm hullámhosszosztásos multiplexer), és kényelmesen multiplexeli az OLT és ONU adatfolyamát a szálerősítő kimenetére az 1310 nm és 1490 nm optikai interfészen keresztül. Ideális berendezés az FTTX hálózathoz.

Jellemzők

1. 1540 ~ 1563 nm működési hullámhossz az optikai erősítőnél

2. 500 ~ 10000 mW (27 ~ 40 dBm) magas kimeneti teljesítmény

3. Alacsony zajszám alszám (Typ ≤4,5dB, Max ≤5,0dB)

4. Nagy teljesítmény, nagy megbízhatóság

5. 8 ~ 64 felfelé irányuló optikai port, az OLT-ben használt

6. 1550 nm-es kimeneti optikai port, multiplex 1310/1490 nm adatfolyam

7. Kompatibilis bármilyen FTTx PON technológiával: EPON / GEPON, GPON, BPON, DPON

8. Tökéletes RS232, SNMP

9. Hatékony hely, rugalmas telepítés és egyszerű kezelés

10. Kiváló P / P arány

Technikai paramétereNagy teljesítményű Catv 1550nm EDFA erősítő

Index			Kiegészítés
Min.	Typ.	Max.	Kiegészítés
Optikai szolgáltatás	Működési hullámhossz-tartomány	(Nm)	1540		1563	CATV
	Bemeneti teljesítmény	(DBm)	-10		7.5
	Teljes kimeneti teljesítmény1)	(DBm)	27		32	1U
	Teljes kimeneti teljesítmény1)	(DBm)	28		37	2U
	A kimeneti port száma	(Db)	4		16	1U, SC / APC, LC / APC
			8		32	1U, LC / APC
			8		32	2U, SC / APC, LC / APC
			16		64	2U, LC / APC
	Az egyes kimeneti teljesítmény különbsége	(DB)	-0.5		0.5
	Kimeneti teljesítmény állítható tartomány	(DBm)	-6		0
	Zajszint (tű=0dBm)	(DB)		4.5	5	SOA5437
	Polarizációs függőség veszteség	(DB)			0.3
	Polarizációs függőség nyereség	(DB)			0.4
	A polarizációs mód diszperziója	(Ps / nm)			0.3
	Bemeneti / kimeneti leválasztás	(DB)	30
	A szivattyú teljesítményszivárgása	(DBm)			-30
	Visszhang veszteség	(DB)	55			APC
Általános jellemző	Soros interfész		RS232
	SNMP hálózatkezelő felület		RJ45
	Tápegység	(V)	90		265	220VAC
	Tápegység	(V)	30		72	-48VDC
	Energiafogyasztás	(W)			150
	Munkahőmérséklet	( °C )	-5		65
	Tárolási hőmérséklet	( °C )	-40		80
	Relatív páratartalom	(%)	5		95
	Méret (W) × (D) × (H)		19 × 14,3 × 1,75 (GG quot;) 483 × 363 × 44 (mm)			1RU (19")
	Méret (W) × (D) × (H)		19 × 14,7 × 3,5 (GG quot;) 483 × 373 × 89 (mm)			2RU (19")

Megjegyzések

1. Az erősítő lézer fő alkotóeleme érzékeny a statikus elektromosságra, ezért kérjük, tartsa távol az erősítőt a statikus elektromosságtól. Ezenkívül tartsa távol a maró dolgoktól. Kérjük, tartsa az erősítőt -25 ℃ és 65 ℃ hőmérsékleten.

2. Ellenőrizze, hogy az áramellátás földelve van-e.

3. Kérjük, ne kísérelje meg megvizsgálni az optikai csatlakozókat, amikor tápfeszültség van, szemkárosodást okozhat.

4. Kérjük, ne takarja el a fűtési diszperziós lyukat, és tartsa a készüléket levegőn.

5. Kérjük, ne bontsa ki a gépet, és ne távolítsa el a gép alkatrészeit.

6. Kérjük, ne dugja be a javító kábelt, ha a készülék be van kapcsolva

7. Kérjük, csak többször ellenőrizze az EDFA-t.
