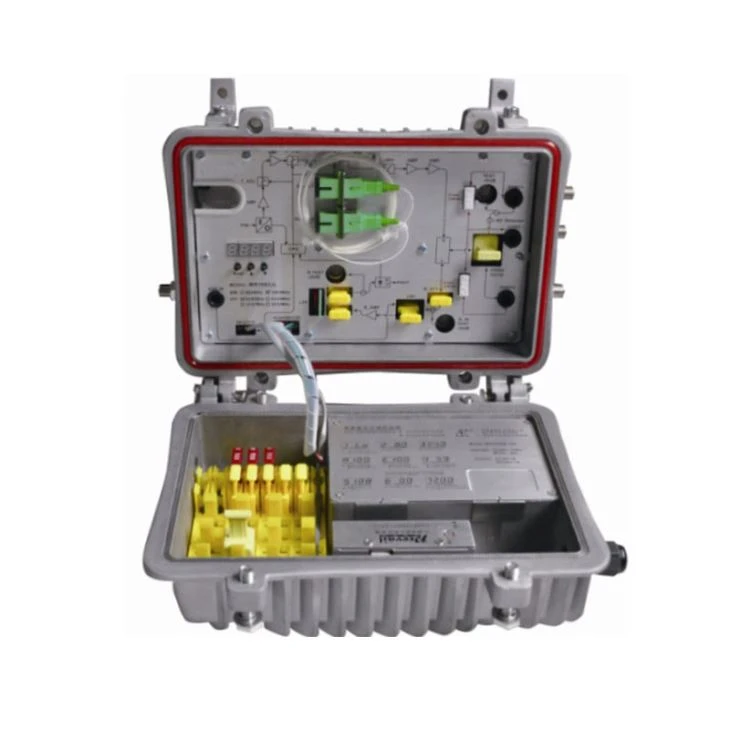

Kültéri CATV optikai csomópont

Előre optikai vevő rész

Optikai paraméterek

Optikai teljesítmény fogadása

dBm

-9 ~ +2

Optikai visszatérő veszteség

dB

GG gt; 45

Optikai vételi hullámhossz

nm

1100 ~ 1600

Optikai csatlakozó típusa

FC / APC, SC / APCor a felhasználó által megadott

Rost típusa

Single Mode

LinkPerformance

C/N

dB

≥ 51 (-2 dBm bemenet)

C / CTB

dB

≥ 65

Kimeneti szint: 108dBμV

EQ6dB

C / CSO

dB

≥ 60

RF paraméterek

Frekvenciatartomány

MHz

45 ~862

45 ~1000

Laposság a sávban

dB

±0.75

±0.75

Névleges kimeneti szint

dBμV

≥ 108

≥ 108

Maximális kimeneti szint

dBμV

≥ 114

≥ 112

Kimeneti visszatérési veszteség

dB

(45 ~ 550MHz) ≥16 / (550 ~ 1000MHz) ≥14

Kimeneti impedancia

Ω

75

75

Elektronikus vezérlés EQ tartomány

dB

0～15

0～15

Elektronikus vezérlésű ATT tartomány

dB

0～20

0～20

Vissza az optikai emissziós rész

Optikai paraméterek

Optikai átviteli hullámhossz

nm

1310 ± 10, 1550 ± 10 vagy a felhasználó által megadott

Kimeneti optikai teljesítmény

mW

0.5, 1, 2

Optikai csatlakozó típusa

FC / APC, SC / APCor a felhasználó által megadott

RF paraméterek

Frekvenciatartomány

MHz

5 ~ 65 (vagy a felhasználó által megadott)

Laposság a sávban

dB

±1

Bemeneti szint

dBμV

72 ~ 85

Kimeneti impedancia

Ω

75

NPRDynamic Range

dB

≥15 (NPR ≥ 30 dB)

Használjon DFB lézert

≥10 (NPR ≥ 30 dB)

Használjon FP lézert

Általános teljesítmény

Tápfeszültség

V

A: AC (150 ~ 265) V; B: AC (35 ~ 90) V

Üzemi hőmérséklet

℃

-40~60

Tárolási hőmérséklet

℃

-40~65

Relatív páratartalom

%

Max. 95% nincs kondenzáció

Fogyasztás

VA

≤ 22

Dimenzió

mm

260（L）* 200（W）* 130（H）

A csatlakoztatás után

hálózat, a

optikai érintkezési pontok

nyilvánvaló hálószerű görbe vagy

nagy részecskék kiemeli

de a kép háttere

tiszta.

1. A bemeneti optikai teljesítmény

az optikai vevő túl magas, készítse elő a következőt:

az optikai vevő kimeneti szintje

a modul túl magas és RF jelindex

romlik.

2. Az RF jel (adja meg az optikai

adó (adó) indexe gyenge.

1. Ellenőrizze a bemeneti optikai teljesítményt, és készítse el

megfelelő beállítások a

meghatározott tartomány; vagy állítsa be a

optikai vevő a kimeneti szint csökkentésére és

az index javítása.

2. Ellenőrizze az optikai elülső géphelyiséget

adó RF jel indexét és gyártmányát

megfelelő beállítások.

Csatlakoztatás után

hálózat, a

az optikai érintkezőnek van

nyilvánvaló zajok.

1. A bemeneti optikai teljesítmény

az optikai vevő nem elég magas,

a C / N csökkenését eredményezi.

2. Az optikai szál aktív csatlakozója

vagy az optikai vevő adapterének van

szennyezett.

3. Az RF jel szintje bemeneti a

az optikai adó túl alacsony, készítsen

a lézer modulációs foka nem

elég.

4. A rendszerkapcsolat C / Nindexje

a jel túl alacsony.

1. Ellenőrizze a készülék optikai teljesítményét

optikai érintkezési pontot, és tegye megfelelővé

beállítások annak érdekében, hogy a megadott tartományban legyen.

2. Helyezze vissza a készülék optikai teljesítményét

optikai érintkezési pont az optikai tisztításával

szálas csatlakozó vagy adapter stb. módszer.

A konkrét működési módszereket lásd: „Tiszta és

az optikai szál karbantartási módszere

aktív csatlakozó ”.

3. Ellenőrizze az optikai bemeneti RF jel szintjét

adót és állítsa be a kívánt bemenetet

hatótávolság. (Ha a bemeneti csatornák száma kevesebb

15-nél nagyobb legyen, mint a névleges érték.)

4. Használjon spektrum-elemzést, és ellenőrizze a

rendszer linkC / N, és tegye megfelelővé

módosításokat. Győződjön meg arról, hogy a rendszerkapcsolat jele

C / N> 51dB.

Csatlakoztatás után

hálózat, a

több optikai érintkező

pontok véletlenszerűen jelennek meg

nyilvánvaló zajok vagy fényesek

nyomokat.

Az optikai érintkezési pont nyitva van

áramkör jel zavarása vagy erős

interferenciajel behatolás.

1. Ellenőrizze, hogy nincs-e erős interferenciajel

forrás; változtassa meg az optikai érintkezési pontot

elhelyezkedés, ha lehetséges, hogy elkerülhető legyen

erős interferenciajelforrás.

2. Ellenőrizze az optikai érintkező kábelvezetékeit

pont, ha van árnyékoló háló vagy helyzet

az RF csatlakozó árnyékoló hatása nem jó.

3. Zárja le szorosan a készülék házát

biztosítsa az árnyékoló hatást; ha lehetséges, adjunk hozzá

árnyékoló burkolat az optikai érintkezőhöz

és megbízható földelés.

A csatlakoztatás után

hálózat, a

több optikai érintkező

pontok jelennek meg egy vagy kettő

vízszintes fényes nyomok.

Az áramellátásAC fodrozódása

a felszerelés rossz földje miatt

vagy tápegység.

Ellenőrizze a berendezés földelési helyzetét,

győződjön meg arról, hogy a vonalon minden felszerelés található

megbízhatóan földelte és

A földelési ellenállás ﹤ 4Ω.

A csatlakoztatás után

hálózat, a fogadott

az optikai optikai teljesítmény

A kapcsolattartó pont instabil

és nagy folyamatos

változás. A kimenő RF

a jel is instabil. De

az észlelt kimeneti optikai

az optikai teljesítmény

az adó normális.

Teoptikai szálas aktív csatlakozó

a típusok nem egyeznek, talán az APC

Ha a számítógépet típushoz csatlakoztatja, akkor készítse el a

az optikai jel nem normalizálódhat

terjedés.

Az optikai szál aktív csatlakozója vagy

az adapter komolyan szennyeződhet, vagy

az adapter megsérült.

1. Ellenőrizze az optikai szál aktív típusát

A csatlakozók elfogadják az APC típusú optikát

szálas aktív csatlakozás biztosítja a normál működést

optikai jel továbbítása.

2. Tisztítsa meg a szennyezett optikai szálat

csatlakozó adapter. Konkrét művelet

módszereket lásd: „Tisztítási és karbantartási módszer

az optikai szál aktív csatlakozójának ”.

3. Cserélje ki a sérült adaptert.
