Minden egy eoc mester

Az EPON / GPON, EOC és HFC technológiával a többfunkciós készülék megfelel a kábelszolgáltatók CATV műsorszórás, VOD és internet szolgáltatás követelményeinek az FTTB / FTTC számára. Az EPON / GPON ONU, az EOC master és az optikai vevő modul egyik házba építve.

A szálláslekérdezés elküldése

A termék bemutatása

A multifunkciós készüléket úgy tervezték, hogy az előfizetői otthon számára internetes szolgáltatást biztosítson a meglévő koaxiális hozzáférési hálózaton keresztül. Az EPON / GPON, EOC és HFC technológiával a többfunkciós készülék megfelel a kábelszolgáltatók CATV műsorszórás, VOD és internet szolgáltatás követelményeinek az FTTB / FTTC számára. Az EPON / GPON ONU, az EOC master és az optikai vevő modul egyik házba építve.

Az optikai vevőegység optikai jelet kapott a HFC hálózat optikai adójától, és a PD, erősítő, EQ és AGC által feldolgozott jelet egy stabil RF kimenetre. A kimeneti szint akár 108dBuv (4 * RF kimenet) vagy 112dBuv (2 * RF kimenet) lehet. Az Ethernet adatokat az ONON-nak továbbítják az OLON EPON vagy GPON hálózatán keresztül.

Az EOC Master modul megfelel a Home-plug AC szabványoknak, a Qualcomm AR7410 lapkakészletre épül, nagy akadálymentesség-képességű OFDM technológiával. Modulálja az Ethernet adatokat EOC RF jellé a 7,5-65 MHz frekvencián. Az EOC jel és a CATV jel (87 ~ 860MHz) egy koaxiális kábelen zavarás nélkül futtatható. Az EOC Master nagysebességű adatszolgáltatást tud nyújtani 600Mbps PHY réteg sebességgel, a MAC réteg átviteli sebessége akár 320Mbbs.

Funkció jellemzői

szabványok

● Megfelel az EPON vagy a GPON szabványoknak

● Megfelel a HomePlug AV nemzetközi szabványoknak és az IEEE 1901 szabványnak

Termékkonfiguráció

● 1 EPON vagy GPON ONU modullal elérhető konfigurációk

● Konfigurációk elérhetők 2 vagy 4 HomePlug AV EOC Master modullal

● 1 HFC optikai vevővel elérhető konfigurációk

● A konfiguráció elérhető, ha a WDM be van-e helyezve vagy sem

● RF kimeneti konfigurációk 2 vagy 4 kimenettel

● Vonal teljesítmény (90 - 264 VAC) vagy kábel vonali teljesítmény (60 VAC) opcionális

● 35/47, 42/54, 65/87 típusú Magas / Alacsony szűrő opcionális, hogy megfeleljen a hálózatának

CATV RF szolgáltatások

● Támogatja a magasabb RF kimenetet: 112dBuv @ 2 * RF kimenet, 108dBuv @ 4 * RF kimenet

● AGC (-6-tól 0dBm-ig) funkció a stabil RF kimenethez

Adatátvitel koaxiális kábelben

● Támogatja az EOC Master modulonkénti 300 Mbps-nál nagyobb adatátvitelt

● Támogatja a max. a kapcsolat vesztesége nagyobb, mint 85 dB (40Mbps átviteli sebesség laboratóriumban)

● Ajánljon 40 ~ 50dB-es kapcsolatvesztést mintegy 300 átviteli sebességnél

Hálózat menedzsment

● CLI, SNMP menedzsment az ONU modulhoz

● WEB, SNMP kezelés az EOC modulhoz

● Az optikai vevő állapotának monitorozása és vezérlése a PON rendszer segítségével

Más funkciók

● IP67 ház, alumínium ötvözetű sajtolt öntvény

● A Line Power 60AC betáplálása be és ki

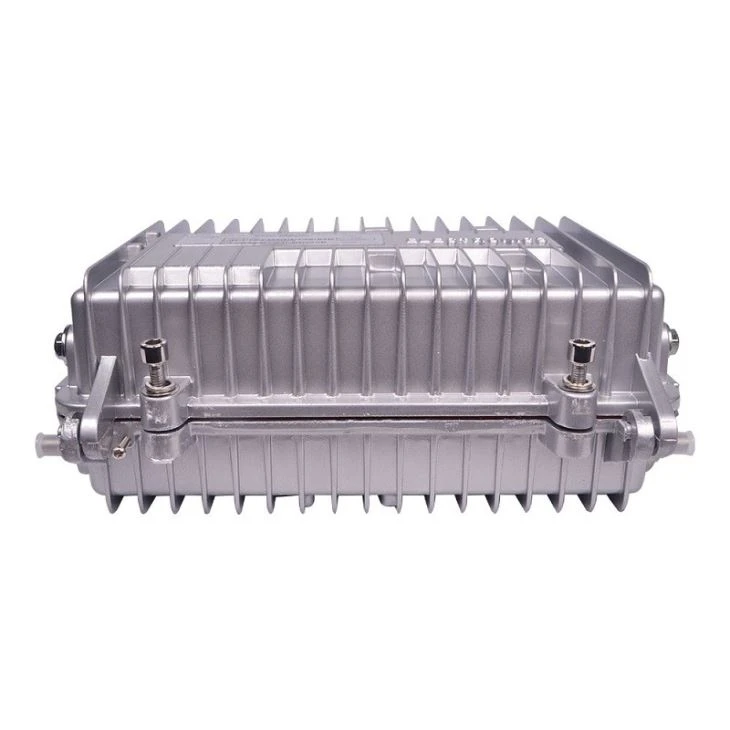

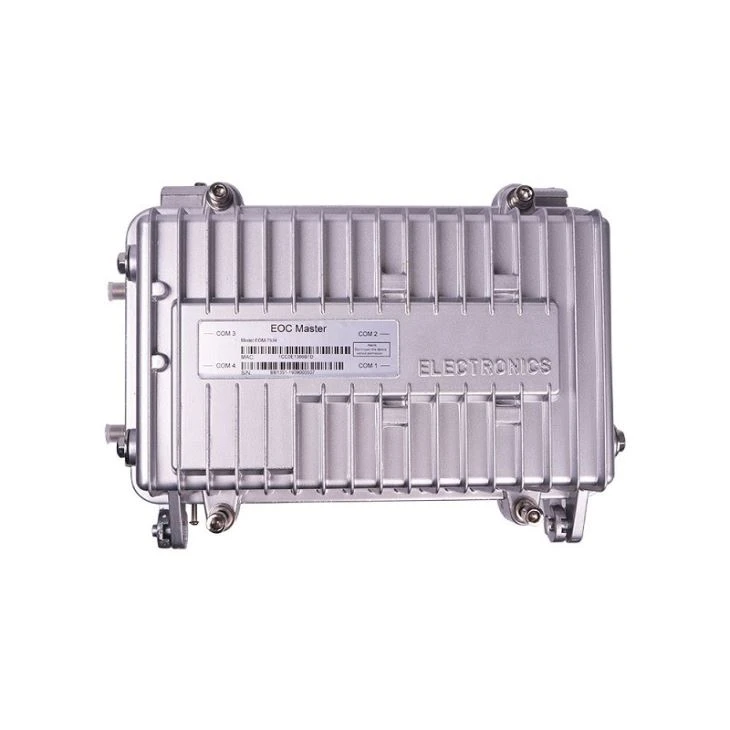

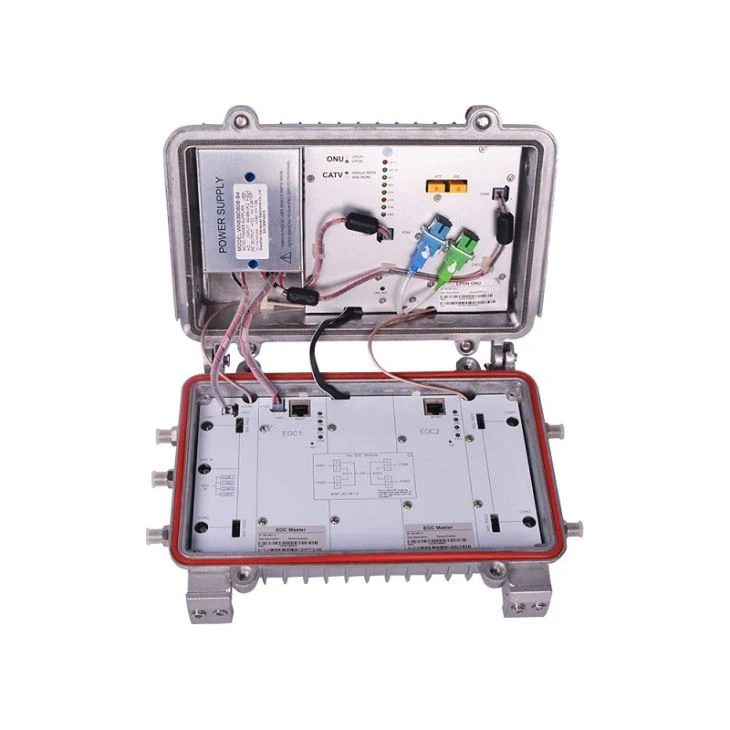

Termékképek és portok áttekintése

2(001)

Leírás

Tétel	paraméterek	Leírás
Fő funkcionális modul Configuration	ONU	1 x GPON vagy 1 * EPON ONU
	EOC mester	2 * EOC Master vagy 4 * EOC Master
	CATV	1 x CATV optikai vevő WDM-mel vagy sem
Külső interfész	Fiber port	5/8 ”típusú, 2 portos, szálas optikai pigtail bemenethez
	COM port	F-típusú aljzat, 4 kimeneti port vegyes EOC és CATV-hez jel
	Teljesítmény bemeneti port	F típusú női, hálózati tápegység (40-90 VAC) bemeneti változat
	Teljesítmény bemeneti port	Tápkábel Kína csatlakozóval, Hálózati tápegység (90-264VAC) verzió
A felfelé irányuló	Broadcast CATV (opcionális WDM-mel vagy sem)	WDM verzióval, 1 * CATV / PON optikai bemenettel, SC / APC, 1 * PON kimenet, SC / PC, ONU bemenettel csatlakoztatva
	Broadcast CATV (opcionális WDM-mel vagy sem)	WDM verzió nélkül, 1 * CATV optikai, SC / APC
	Ethernet adatok (EPON vagy GPON választható)	1 * EPON PX20 +, SC / PC (EPON verzió)
	Ethernet adatok (EPON vagy GPON választható)	1 * GPON B + osztály, SC / PC (GPON verzió)
Az ONU alkatrész specifikációja
EPON	Szabványos megfelelés	IEEE 802.3ah 1 x EPON PX20 +, SC / PC Upstream: 1,25 Gbps, Downstream: 1,25 Gbps 20Km @ 1: 32 9 / 125um, Single Mode, Single Fiber Upstream 1310nm, Downstream 1490nm 0dBm - 4dBm (PX20 +) -27 dBm
	Optikai interfész
	Átviteli arány
	Sebességváltó távolsága
	Optikai szál típusa
	Hullámhossz
	Optikai teljesítmény Tx
	Érzékenység fogadása
GPON	Szabványos megfelelés	ITU-T G.984.X 1 x GPON CLASS B +, SC / PC Upstream: 1.244Gbps, Downstream: 2.488Gbps 20Km @ 1: 64 9 / 125um, Single Mode, Single Fiber Upstream 1310nm, Downstream 1490nm + 0,5 dBm - + 5 dBm (B + osztály), + 0,5 dBm - + 5 dBm (C + osztály) -27 dBm (B + osztály), -30 dBm (C + osztály)
	Optikai interfész
	Átviteli arány
	Sebességváltó távolsága
	Optikai szál típusa
	Hullámhossz
	Optikai teljesítmény Tx
	Érzékenység fogadása
Indikátor	Indikátor leírás	PWR: Be- vagy kikapcsolás PON ： ONU regisztrált LOS: Optikai kapcsolat állapota ETH: Az ONU Ethernet port kapcsolat állapota az EOC masterrel
Hálózat menedzsment	Kezelési mód	Támogatás IEEE802.3 QAM (EPON) Támogatás ITU-T G.984.X OMCI (GPON) Támogatja a távoli kezelést az SNMP-n keresztül Suppoort Remote Management Telnet-en keresztül
Hálózat menedzsment	Funkció	Állapotfigyelő, Konfigurációkezelés, Riasztás naplókezelés
A VAGY meghatározása
Optikai specifikációk	Hullámhossz	WDM változat nélkül: 1550 nm WDM verzió nélkül: 1540 ~ 1560 nm (CATV), 1260-1500 nm (PON)
	Optikai bemenet Hatótávolság	-8 ~ +2 dBm
	Ajánljon optikai Teljesítmény bemeneti tartomány	-6 ~ 0dBm
