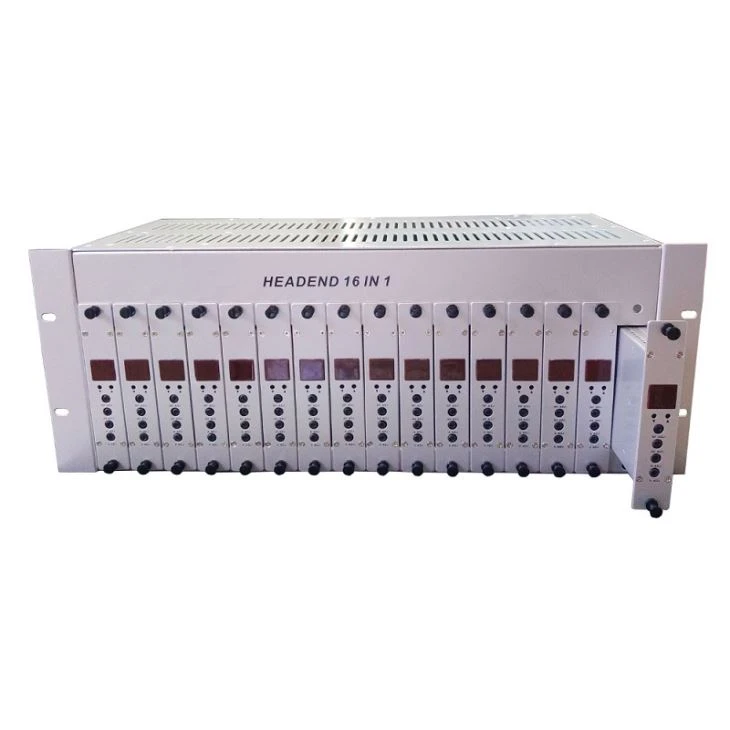

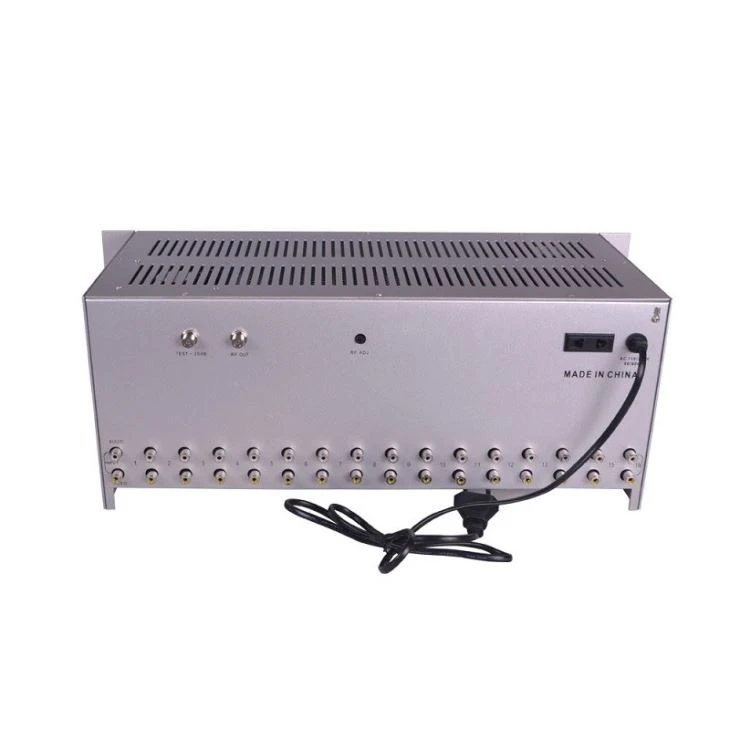

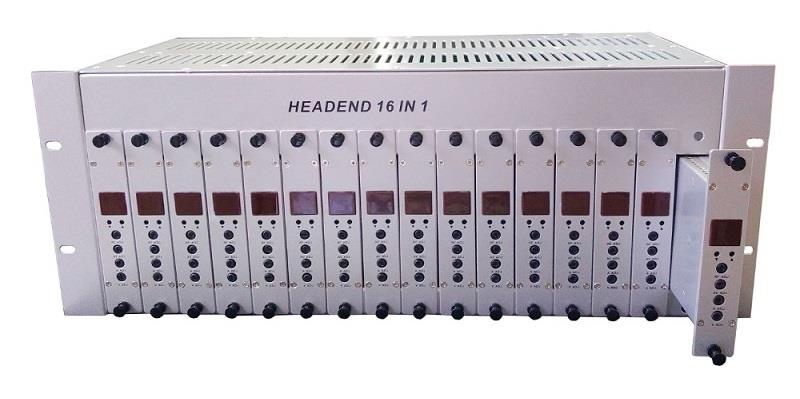

16 az 1-ben egy agilis CATV analóg modulátor
Az AH1916AM egy 4RU állványra szerelt alváz, amely 16 darab kiváló minőségű SAW-szűrésű, frekvenciaálló modulátort képes beszerelni, lefedve a 860MHz-et. Az alacsony sávszélesség miatt ez a 16 az 1-ben egy agilis CATV analóg modulátor ideális a szomszédos csatorna fejállomásához.
JELLEMZŐK
1. A teljes frekvencia-mozgékonyság lehetővé teszi a csatornavonalak gyors létrehozását
2.A 16 az 1-ben egy agilis CATV analóg modulátor minden csatornája teljesen független. A csatorna konfigurálása rugalmas
3.Két hűtőventilátor a hőelnyelő meghosszabbítja az élettartamot
4. A nem felejtő memória biztosítja a csatorna programozását az áramkimaradás után is
5. A két számjegyű LED-kijelző gyors csatorna-azonosítást biztosít
6.NTSC vagy PAL konfigurációkban érhető el
ADATOK
RF | Frekvenciatartomány | 45 ~ 860 MHz |
Kimeneti csatlakozó | F csatlakozó | |
Kimeneti szint | 105 dBµV (kiigazítás) | |
Tesztpont | -20 dB | |
Szigetelő kikötő a kikötőhöz | ≥ 35 dB | |
Visszatérési veszteség | ≥ 12 dB | |
Nyereség | + 8 dB | |
TÁBORNOK | A modulátor kapacitása | 16 |
Bemeneti feszültségtartomány | 110 V vagy 220 V | |
Hűtőventillátor | 2 | |
Fogyasztás | 70W (teljes terhelés mellett) | |
Dimenzió | 42 * 17 * 20 cm | |
Nettó tömeg | 9 KG (Teljes terhelés) | |
Szállítási súly | 3,7 KG (csak alváz) | |
10 KG (Teljes terhelés) | ||
Kartondoboz mérete | 53 * 30 * 24 cm | |
Modulátor kártya | ||
RF | Kimeneti frekvencia | 45 ~ 860 MHz bármelyik csatorna |
Kimeneti szint | 103 dBµV (kiigazítás) | |
Kimeneti csatlakozó | F csatlakozó | |
A / V arány | -11 ~ -18 dB (Adj.) | |
Frekvenciastabilitás | ± 10 kHz | |
Video bemeneti szint | 0,6-1,5 Vp-p (87,5% moduláció) | |
Video bemeneti csatlakozó | Sárga RCA | |
Audio bemeneti szint | 1 V-p (25 KHz-es fejlesztés) | |
Audio bemeneti csatlakozó | Fehér RCA | |
TÁBORNOK | Feszültség | DC 5V |
ÓVINTÉZKEDÉSEK
ÓVINTÉZKEDÉSEK | KÖVETELMÉNYEK |
Kerülje a hő felhalmozódását | Hagyjon helyet az állványra (1 '') a meghajtású fejállomás-termék között a berendezésben |
Gondoskodjon arról, hogy könnyen hozzáférjen az állvány vezetékeihez | Legalább 18 hüvelyket hagyjon a felszerelési állvány mögött |
Megkönnyíti a szervizelést és a karbantartást | A berendezés állványa előtt hagyjon legalább 36 'hézagot |
Kerülje a közvetlen fűtést vagy a légkondicionálást | Ha elkerülhetetlen, használjon terelőlemezeket |
Hálózati áramforrások | Keresse meg a berendezést elegendő aljzat közelében, hogy energiát biztosítson a tesztberendezésekhez és az elektromos szerszámokhoz |
Rack támogatás | Győződjön meg arról, hogy bizonyos állványtartók elég merevnek vannak-e ahhoz, hogy az állványokat megtámasszák |
Épület szivárgása | Vigyázzon, hogy a víz ne csepegjen rá a szivárgó tetőkre, hullámvezető tetőbevezetésekre és a hidegvíz-csövek kondenzációjára |
