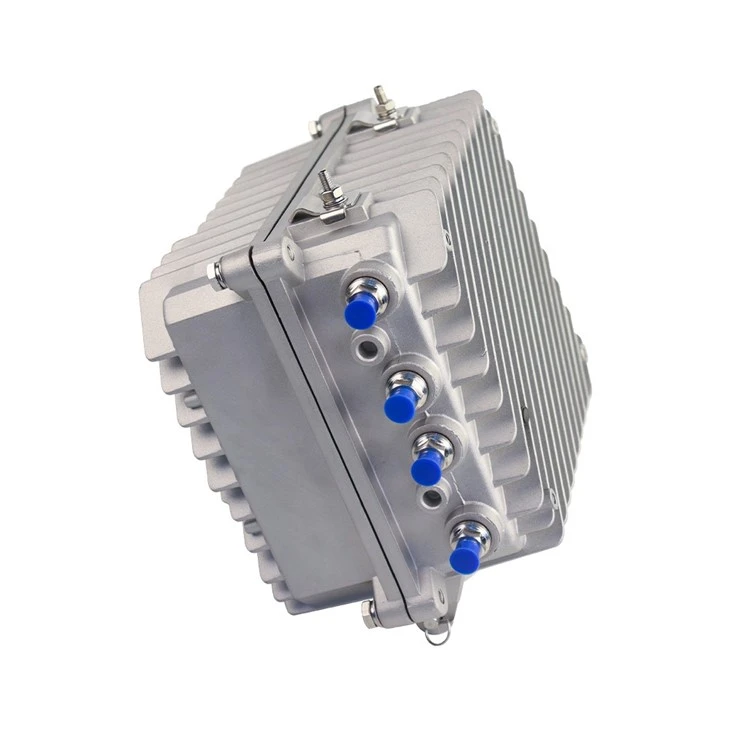

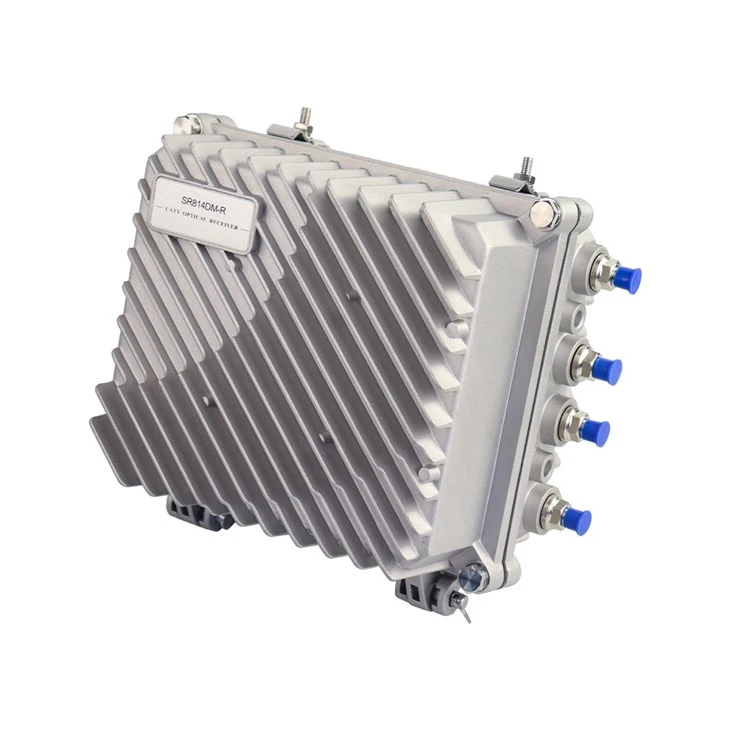

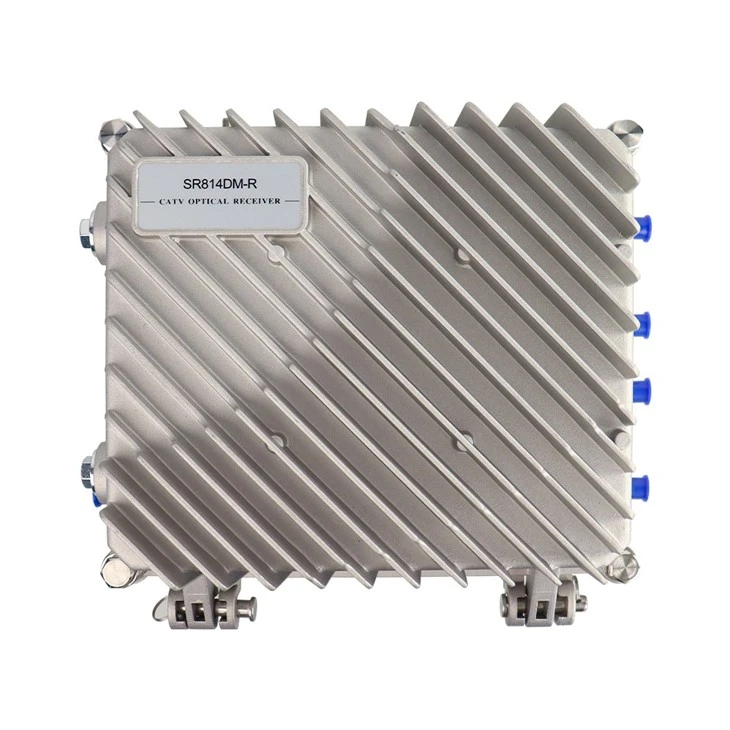

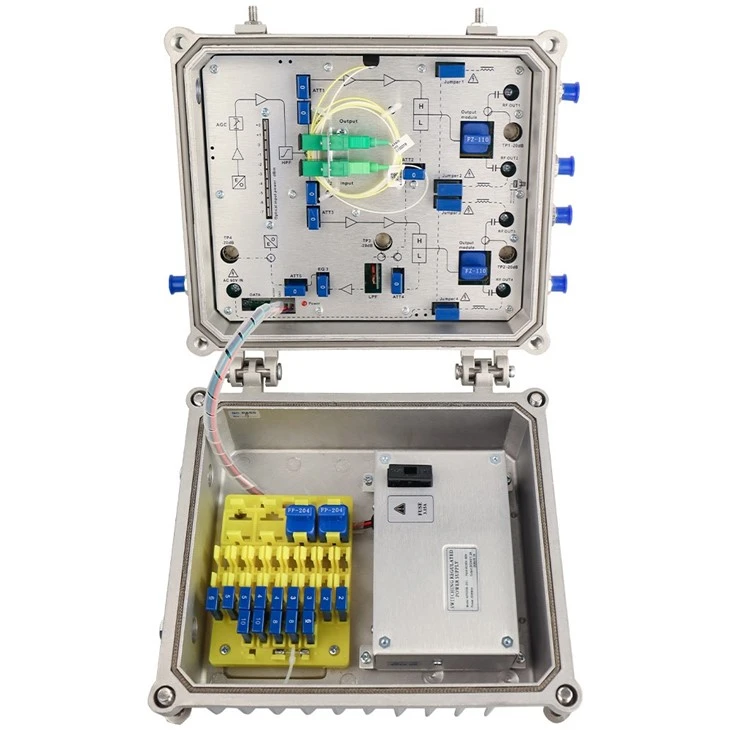

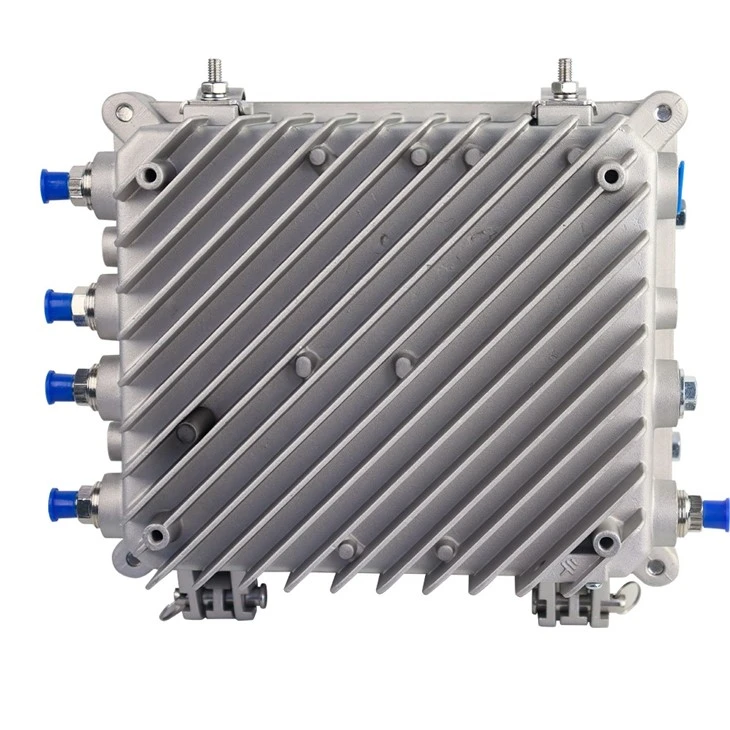

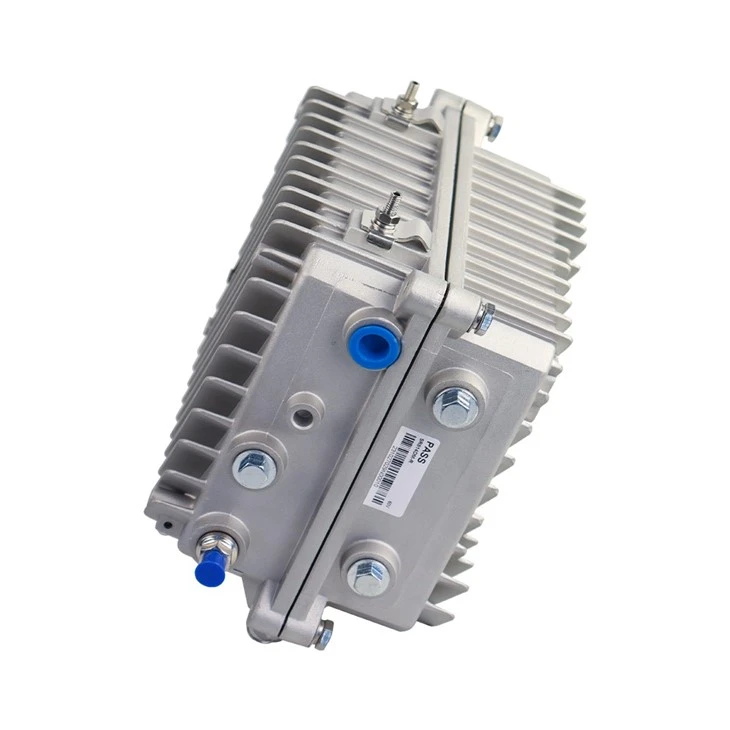

SR814DM kültéri CATV optikai vevő
Termék áttekintése
SR814DMA kültéri CATV optikai vevő az új magas - 4. osztály - Way Output CATV hálózat optikai vevője. A PRE - erősítő elfogadja az összes - GaAS MMIC-t, az erősítő utáni alkalmazott GAAS modult. Optimalizált áramkör -tervezési koordináta a 10 éves tervezési tapasztalatunkkal, az eszköz nagy teljesítményű indexet ér el. Az RF csillapításának és a kiegyenlítésnek a kiigazítása mind a rögzített csillapító székhelyet fogadja el, amely a mérnöki hibakeresést nagyon kényelmessé teszi. Ez a fő termékek a CATV hálózat felépítéséhez.
Teljesítményjellemzők
Magas válasz PIN -kód fotoelektromos konverziós cső.
10 sáv LED optikai energia utasítások, pontosabban jelenítse meg az optikai teljesítményt.
Optimalizált áramkör -tervezés szerint a Pre - szakasz elfogadja az SMT feldolgozást, míg a POST - szakasz a modul Amplify tipikus áramkörét alkalmazza, amely az RF jel lineáris prefektusát teszi.
Az RF csillapításának és a kiegyenlítésnek a kiigazítása mindkettő rögzített csillapító beillesztőt fogad el, az EQ Position Inert ATT beszúró megváltoztathatja az egyensúlyt, így a mérnöki hibakeresés nagyon kényelmes.
Kettős teljesítmény, nagy nyereség és alacsony torzítás.
Optikai AGC vezérlés, ha a bemeneti optikai teljesítmény -7 ~ +2 dBM, a kimeneti szint, a CTB, a CSO alapvetően változatlan.
Technikai paraméterek
|
Tétel |
Egység |
Műszaki paraméterek |
|
|
Előre rész |
|||
|
Optikai paraméterek |
|||
|
Fogadó optikai teljesítmény |
DBM |
-7 ~ +2 |
|
|
Optikai visszatérési veszteség |
db |
>45 |
|
|
Optikai vételhullámhossz |
nm |
1100 ~ 1600 |
|
|
Optikai csatlakozótípus |
FC/APC, SC/APC vagy a felhasználó által megadott |
||
|
Rost típus |
Egy üzemmód |
||
|
LinkTeljesítmény |
|||
|
C/N |
db |
Az 51-nél nagyobb vagy egyenlő (-2dbm bemenet) |
|
|
C/CTB |
db |
A 65 -nél nagyobb vagy egyenlő |
Kimeneti szint 108 dbμV Kiegyensúlyozott 6dB |
|
C/CSO |
db |
A 60 -nál nagyobb vagy egyenlő |
|
|
RF paraméterek |
|||
|
Frekvenciatartomány |
MHz |
45 ~ 862/1003 (vagy a felhasználó által megadott) |
|
|
Laposság a zenekarban |
db |
±0.75 |
|
|
Rögzített lejtő |
db |
2±0.5 |
|
|
Névleges kimeneti szint |
dbμv |
A 108 -nál nagyobb vagy egyenlő |
|
|
Maximális kimeneti szint |
dbμv |
A 112 -nél nagyobb vagy egyenlő |
|
|
Output visszatérési veszteség |
db |
A 14 -nél nagyobb vagy egyenlő |
|
|
Kimeneti impedancia |
Ω |
75 |
|
|
Rögzített ATT és EQ (Általános használat) |
db |
2.3.4.5.6.7.9.13 (vagy a felhasználó által megadott) |
|
|
Fordított rész |
|||
|
Optikai paraméterek |
|||
|
Optikai átviteli hullámhossz |
nm |
1310 ± 10, 1550 ± 10 vagy a felhasználó által megadott |
|
|
Kimeneti optikai teljesítmény |
MW |
0.5, 1, 2 |
|
|
Optikai csatlakozótípus |
FC/APC, SC/APC vagy a felhasználó által megadott |
||
|
RF paraméterek |
|||
|
Frekvenciatartomány |
MHz |
5 ~ 65 (vagy a felhasználó által megadott) |
|
|
Laposság a zenekarban |
db |
±1 |
|
|
Bemeneti szint |
dbμv |
72 ~ 85 |
|
|
Kimeneti impedancia |
Ω |
75 |
|
|
Általános teljesítmény |
|||
|
Teljesítményfeszültség |
V |
A: AC (150 ~ 265) V; B: AC (35 ~ 90) V |
|
|
Üzemi hőmérséklet |
fokozat |
-40~60 |
|
|
Tárolási hőmérséklet |
fokozat |
-40~65 |
|
|
Relatív páratartalom |
% |
Max 95% non - kondenzáció |
|
|
Fogyasztás |
Va |
Kevesebb vagy egyenlő, mint 30 |
|
|
Dimenzió |
mm |
240(L)╳ 240(W)╳ 150(H) |
|

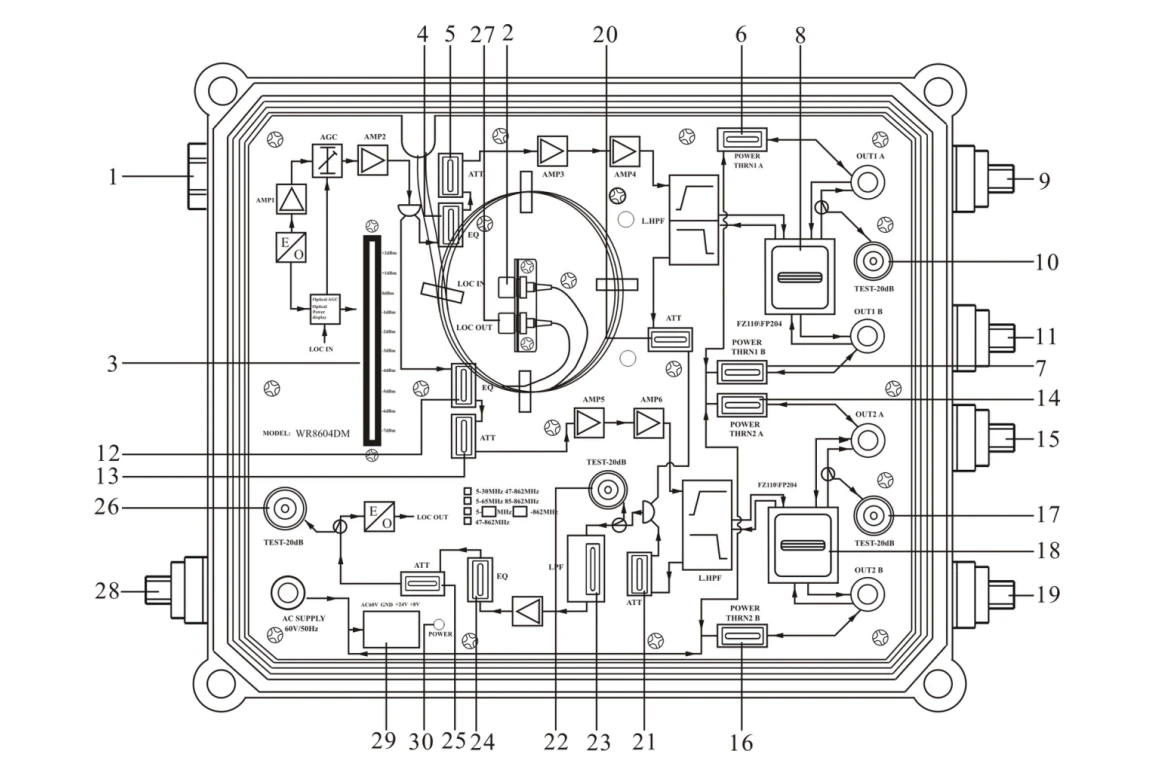

Az SR814DM kültéri CATV optikai vevő szerkezeti diagramja
|
1. Optikai szálbemenet |
2. Előre szálas adapter |
3. Bemeneti optikai teljesítmény Indikátor |
|
4. csatorna 1. csatorna előre RF EQ Beillő |
5. Channel 1. csatorna előre RF ATT Beillő |
6. 1. csatorna a - áram felett 1. székhely |
|
7. 1. csatorna - áram 2. székhely |
8. 1. csatorna kimeneti csapja (elosztó) |
9. 1. csatorna RF kimenet a |
|
10. 1. csatorna RF kimeneti teszt (-20dB) |
11. 1. csatorna RF kimenet b |
12. Beillő |
|
13. Channel 2 -es előre RF ATT |
14. Channel 2. csatorna a - áram felett 1. székhely |
15. Channel 2 RF kimenet a |
|
16. Channel 2. csatorna a - áram felett 2. székhely |
17. Channel 2 RF kimeneti teszt (-20dB) |
18. Channel 2 kimeneti csap (Splitter) |
|
19. Channel 2 RF kimenet b |
20. 1. csatorna fordított RF ATT Beillő |
21. Channel 2 fordított RF ATT Beillő |
|
22. fordított RF 1. teszt (-20dB) |
23. fordított alsó - Pass szűrőbeillő |
24. Fordított RF EQ Inerter |
|
25. fordított RF ATT -inerter |
26. Fordított RF 2. teszt (-20dB) |
27. Fordított szálas adapter |
|
28. AC 60V tápellátás |
29. |
30. Teljesítményjelző |
