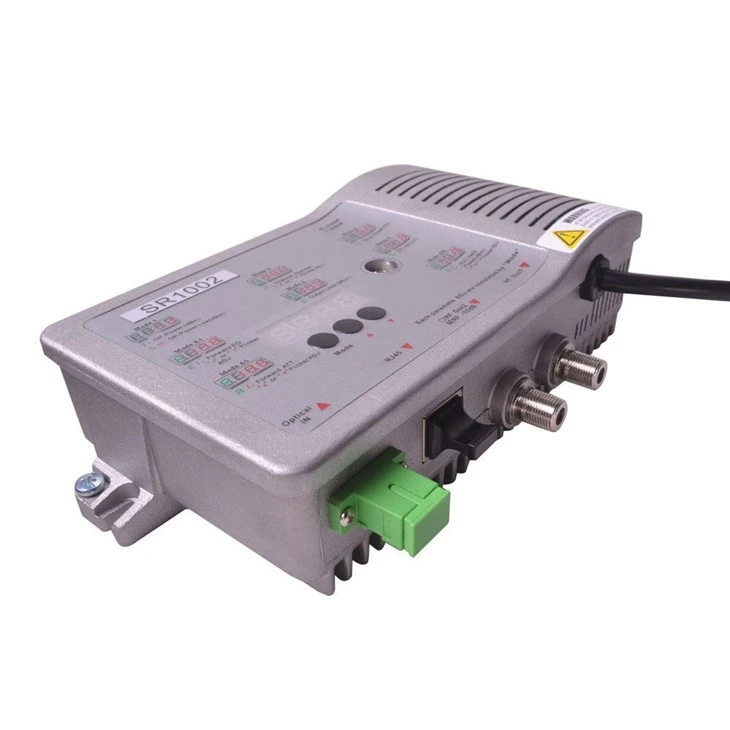

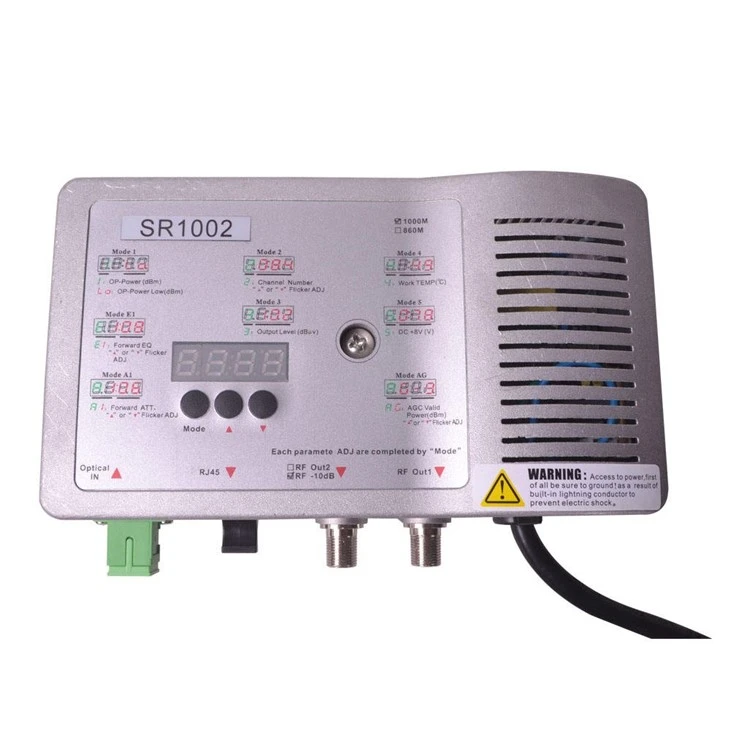

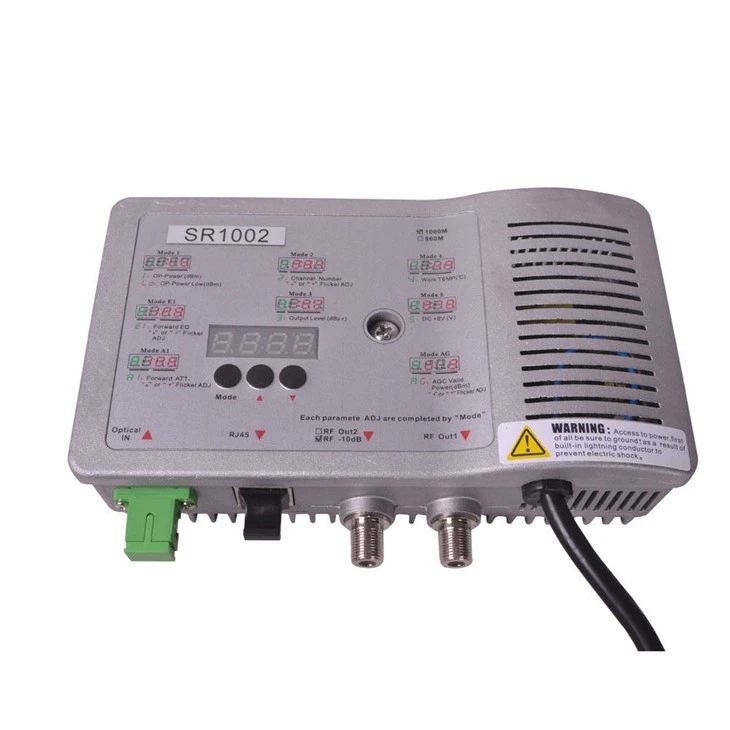

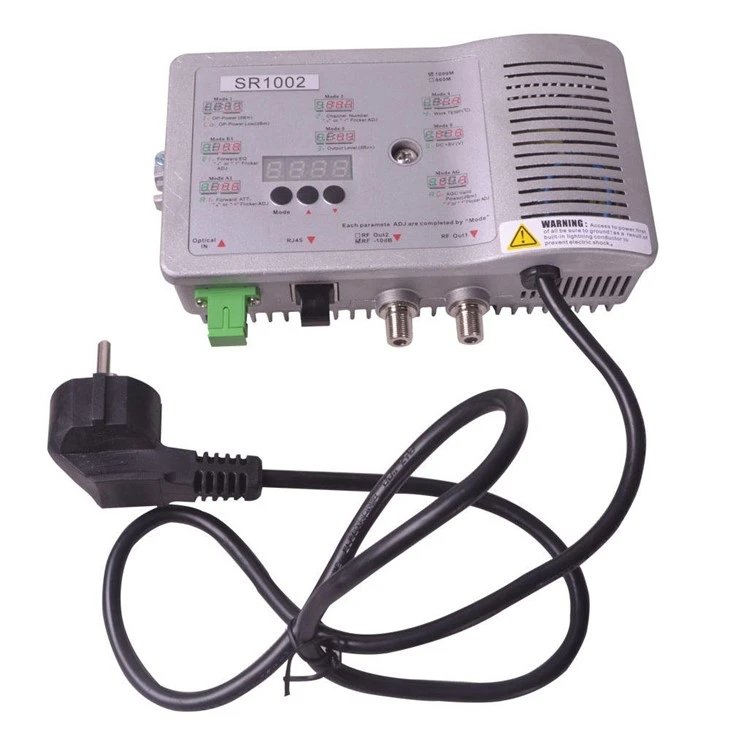

Optikai csomópont szállító

Teljesítményjellemzők

Advanced Optical AGC technika, optikai AGC kontroll tartomány: +2 DBM ~ -9/-8/-7/-6/-5/-4DBM állítható;

Az 1 GHz -re meghosszabbított előremenő munkavégzés, az RF erősítő alkatrész elfogadja a nagy teljesítményű alacsony energiafogyasztási GaAS chipet, a maximális kimeneti szintet 106dbuv -ig;

Az EQ és az ATT egyaránt használja a professzionális elektromos vezérlési áramkört, a vezérlés pontosabbá, a működést kényelmesebbé teszi;

Épített - a Standard II osztályú hálózatkezelő válaszadóban, támogatja a távoli hálózatkezelést (opcionális);

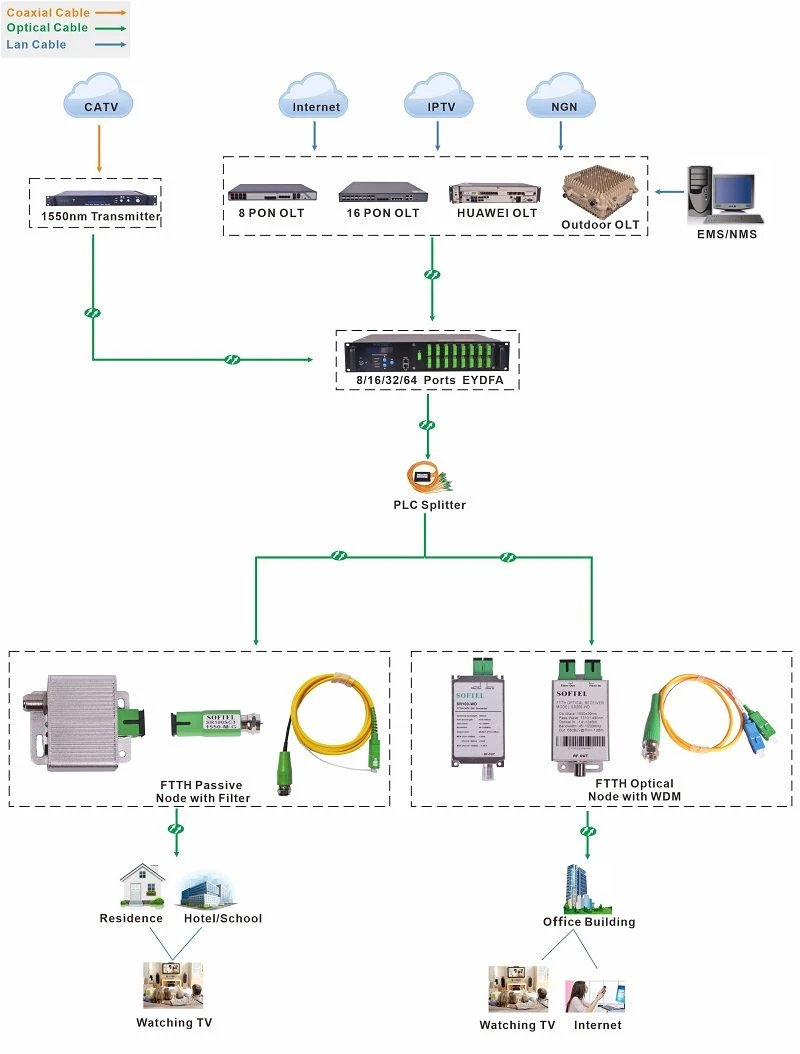

Kompakt szerkezetű, kényelmes telepítéssel ez az FTTB CATV hálózat első választott berendezése;

Épített - nagy megbízhatóságú alacsony energiafogyasztási tápegység;

1.

   Technikai paraméter

   Tétel	Egység	Műszaki paraméterek
   Optikai paraméterek
   Fogadó optikai teljesítmény	DBM	-9 ~ +2
   Optikai AGC tartomány	DBM	+2 ~ -9/-8/-7/-6/-5/-4 (állítható)
   Optikai visszatérési veszteség	db	>45
   Optikai vételhullámhossz	nm	1100 ~ 1600
   Optikai csatlakozótípus		SC/APC vagy a felhasználó által megadott
   Rost típus		Egy üzemmód
   Linkteljesítmény
   C/N	db	Az 51 -nél nagyobb vagy egyenlő		1. megjegyzés
   C/CTB	db	A 60 -nál nagyobb vagy egyenlő
   C/CSO	db	A 60 -nál nagyobb vagy egyenlő
   RF paraméterek
   Frekvenciatartomány	MHz	45/87 ~862/1003
   Laposság a zenekarban	db	±0.75
   		FZ110 kimenet	FP204 kimenet
   Névleges kimeneti szint	dbμv	A 108 -nál nagyobb vagy egyenlő	A 104 -nél nagyobb vagy egyenlő
   Maximális kimeneti szint	dbμv	Nagyobb vagy egyenlő 108 (-9 ~ +2 DBM optikai teljesítmény fogadó)	Nagyobb vagy egyenlő 104-nél (-9 ~ +2 DBM optikai teljesítmény fogadó)
   		Nagyobb vagy egyenlő 112-nél (-7 ~ +2 DBM optikai teljesítmény fogadó)	Nagyobb vagy egyenlő 108 (-7 ~ +2 DBM optikai teljesítmény fogadó)
   Output visszatérési veszteség	db	16 -nál nagyobb vagy egyenlő
   Kimeneti impedancia	Ω	75
   Elektromos vezérlés EQ tartomány	db	0~15
   Elektromos vezérlővezérlő tartomány	dbμv	0~15



   Optikai paraméterek
   Optikai emissziós hullámhossz	nm	1310 ± 10, 1550 ± 10 vagy a felhasználó által megadott
   Kimeneti optikai teljesítmény	MW	1 (vagy a felhasználó által megadott)
   Optikai csatlakozótípus		SC/APC
   RF paraméterek
   Frekvenciatartomány	MHz	5 ~ 65 (vagy a felhasználó által megadott)
   Laposság a zenekarban	db	±1
   Bemeneti szint	dbμv	75 ~ 85 (névleges bemeneti szint 79)
   Kimeneti impedancia	Ω	75
   NPR dinamikus tartomány	db	A 15 -nél nagyobb vagy egyenlő (NPR nagyobb vagy egyenlő 30 dB) Használjon DFB lézert	10 -nél nagyobb vagy egyenlő (NPR nagyobb vagy egyenlő 30 dB) Használjon FP lézert
   Általános jellemzők
   Teljesítményfeszültség	V	AC (150 ~ 265) V vagy DC 12V
   Üzemi hőmérséklet	fokozat	-30~60
   Tárolási hőmérséklet	fokozat	-40~65
   Relatív páratartalom	%	Max 95% nincs kondenzáció
   Fogyasztás	Va	Kevesebb vagy egyenlő 9 -nél
   Dimenzió	mm	190(L)* 110(W)* 52(H)
