XGS-PON 10G optikai vevő aktív csomópont

Háromszoros játék, üvegszálas megoldás otthonra, az SRXG{0}}AW használatával sok optikai szálas erősítő energiaforrását takaríthatja meg. Az üzemeltetők számára jelentősen csökkentheti a hálózat kiépítésének költségeit.

A szálláslekérdezés elküldése

A termék bemutatása

XGS-PON 10G optikai vevő aktív csomópont

1.0 Rövid bemutatkozásXGS-PON 10G optikai vevő aktív csomópont

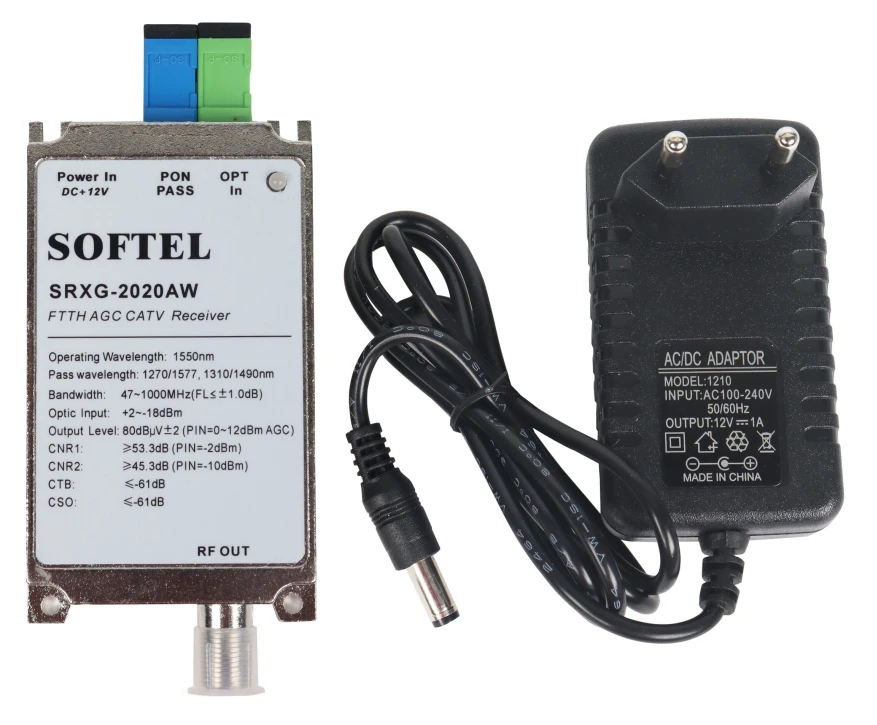

SRXG-2020AW, a működő sávszélesség 47–1000 MHz. Ez egy nagy teljesítményű, alacsony fogyasztású, költséghatékony optikai aktív vevő AGC WDM-mel, alkalmas CATV FTTH Triple-Play hálózathoz. Akár analóg, akár digitális TV-ben használják. Nagy érzékenységű optikai vevőcsővel és speciális alacsony zajszintű illesztő áramkörrel rendelkezik. A Sat vétel nagy optikai teljesítménye állítható PAD szinttel, lejátszott limitált kimenettel, így az SRXG-2020AW a vett optikai teljesítmény nagy dinamikatartományában, plusz 2 ~-21 dBm, jó és kiváló tulajdonságokkal rendelkezik. . Háromszoros játék, üvegszálas otthon, az SRXG-2020AW optikai vevő használatával, amely sok optikai szálas erősítő energiaforrását takaríthatja meg. Az üzemeltetők számára ez nagymértékben csökkentheti a hálózatépítés költségeit.

2.0 A termék jellemzőjeXGS-PON 10G optikai vevő aktív csomópont

1. Extra alacsony zajszint (3,8 százalékos moduláció, -10dBm vétel, CNR nagyobb vagy egyenlő, mint 45,3 dB)

2. Széles dinamikus vételi optikai teljesítménytartomány: Pin=-16-on belül, MER nagyobb vagy egyenlő, mint 36,1 dB

3. Alkalmazható EPON, GPON, XG-PON FTTH hálózat

. Nagyszámú optikai energiaforrást takaríthat meg, jelentősen csökkentheti a hálózati konfigurációs költségeket

5. 47~1000MHz sávszélességen belül, mindegyik kiváló síkosság tulajdonsággal (FL Kisebb vagy egyenlő, mint ±0,75 dB)

6. Fém tok, biztosítékot kínál az optoelektronikai érzékeny eszközök számára

7. Magas kimeneti szint, sok felhasználó használhatja 8. Alacsony energiafogyasztás, nagy teljesítmény, magas költségű teljesítmény

3.0 Fő alkalmazásnak,-nekXGS-PON 10G optikai vevő aktív csomópont

1. CATV FTTH

2. Három hálózat integrálása

3. FTTH EPON, GPON, XG-PON

4.0 Állapotjelzésnak,-nekXGS-PON 10G optikai vevő aktív csomópont

1. Piros: Nincs optikai bemenet vagy optikai teljesítmény < -16dBm

2. Zöld: Optikai teljesítménytartomány ＞-16dBm

5.0 Műszaki indexeXGS-PON 10G optikai vevő aktív csomópont

Tételek	Optikai jellemző	Mértékegység	Index	Kiegészítés
Optikai funkció	CATV Munka hullámhossz	(nm)	1540~1563
	Pass hullámhossz	(nm)	1270/1577 1310/1490
	Csatorna elkülönítése	(dB)	40-nél nagyobb vagy egyenlő	1550nm és 1490nm
	Teljesítmény vétele	(dBm)	plusz 2~-18 plusz 2~-20	Analog TV (CNR>45dB) Digital TV (MER>30dB)
	Optikai visszatérési veszteség	(dB)	55-nél nagyobb vagy egyenlő
	Optikai szálas csatlakozó		SC/APC
RF funkció	Munka sávszélesség	(MHz)	47~1000
	Laposság	(dB)	Kisebb vagy egyenlő, mint ±0.75	47-1000 MHz
	Kimeneti szint	(dBμV)	>78	Pin=-1~-14dBm AGC
	Visszatérési veszteség	(dB)	14-nél nagyobb vagy egyenlő	47~862MHz
	Kimeneti impedancia	(Ω)	75
	Kimeneti port száma		1
	RF bekötés		F-Nő
Digitális TV műsor	OMI	( százalék )	4.3
	MER	(dB)	34.7 - 35.5	Pin{0}}dBM
	MER	(dB)	28.7 - 31	Pin{0}}dBm
	Ber		<>	Pin: plusz 1~-15dBm
Általános jellemző	Munkahőmérséklet	( diploma )	-20~ plusz 55
	Tárolási hőm	( diploma )	-40~85
	Munka relatív hőm	( százalék )	5~95

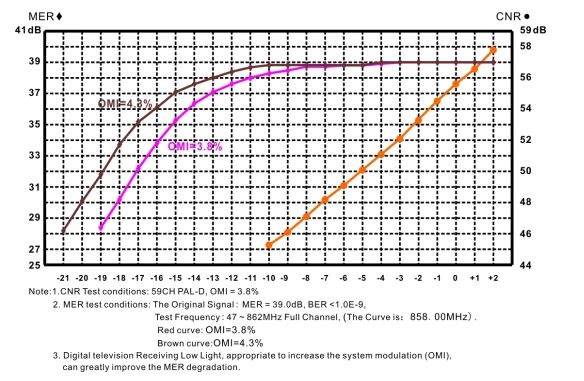

6.0 CNR, MER BONTÁSI TÁBLÁZATnak,-nekXGS-PON 10G optikai vevő aktív csomópont

7.{1}} Megjegyzés: XGS-PON 10G optikai vevő aktív csomópont

1. A berendezés hálózati adaptere: Bemenet 110/220V, kimenet DC 12V (0,6A).

2. Tartsa tisztán az optikai csatlakozót, mert a rossz kapcsolat túl alacsony RF kimeneti szintet okoz.

3. A készülék károsodásának elkerülése érdekében nem szabad magától beállítani.
