WDM optikai csomópont
Széles optikai bemeneti teljesítmény
Az egy üzemmódú szál nagy visszatérési veszteség
GaAs erősítő aktív eszközök használata

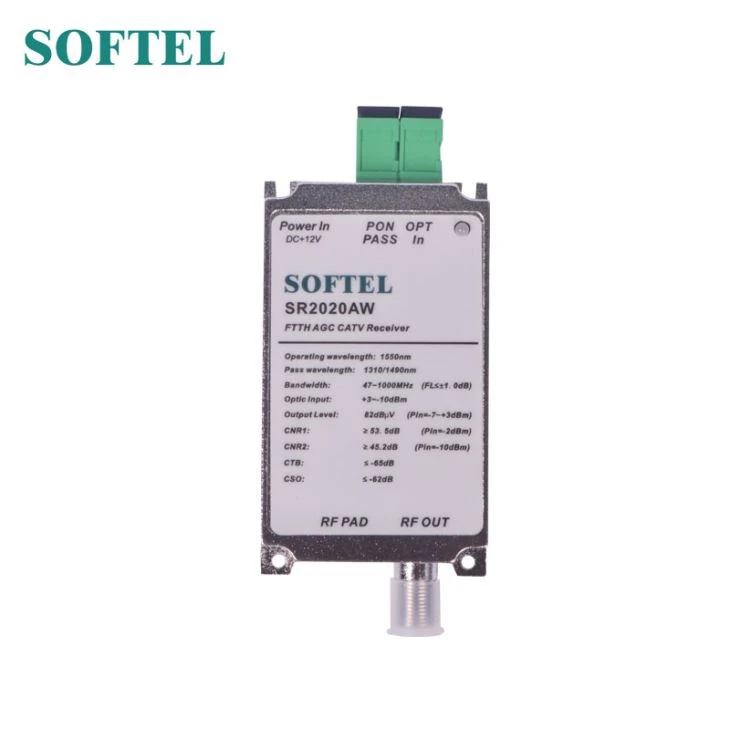

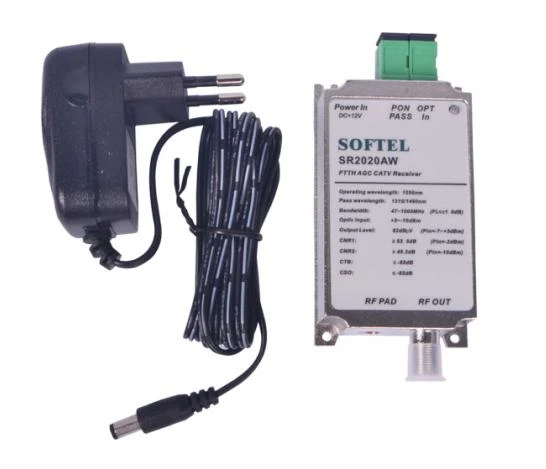

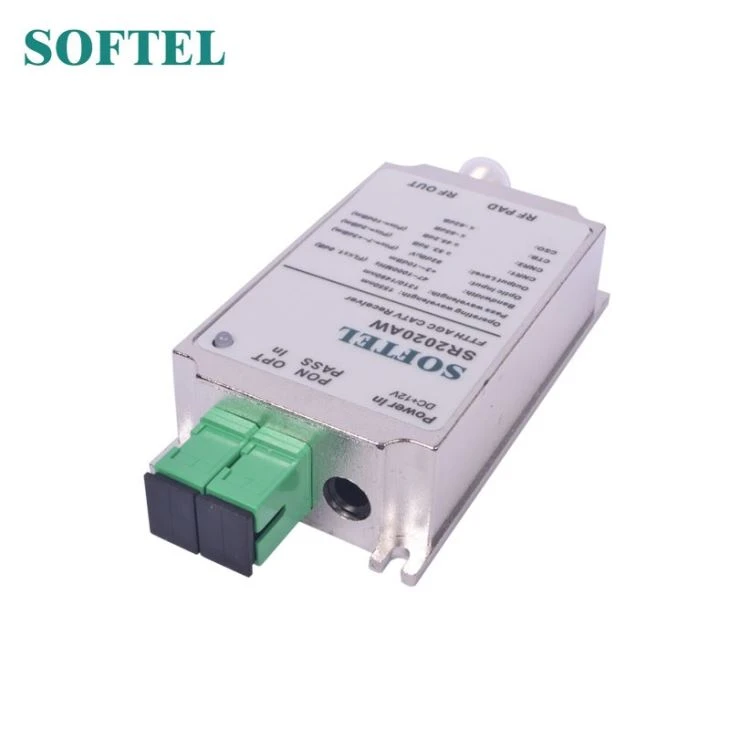

Az SR2020AW optikai csomópont WDM és AGC, optika be és RF kimenet. Úgy tervezték, hogy FTTH (Fiber To The Home) hálózatokhoz működjön.
Jellemzők
Kiváló linearitás és laposság
Széles optikai bemeneti teljesítmény
Az egy üzemmódú szál nagy visszatérési veszteség
GaAs erősítő aktív eszközök használata
Rendkívül alacsony zajszintű technológia
Kisebb méret és könnyebb telepítés
Piros LED az energia jelzésére
Színes LED az optikai teljesítmény jelzésére
Beépített szűrő és AGC funkció
Kettős színű LED az optikai teljesítmény jelzésére (nem világít: optikai teljesítmény <-10dbm, zöld:="" -10dbm="">
Műszaki adatok
Cikkszám | Mértékegység | Leírás | Megjegyzés |
Vevői felület | |||
RF csatlakozó | F-aljzat | ||
Optikai csatlakozó | SC / APC vagy FC / APC | ||
Tápegység | F-aljzat | ||
Optikai paraméter | |||
válaszkészség | A / W | ≥0.9 | |
Bemeneti optikai teljesítmény | dBm | -10 ~ + 3 | |
-7 ~ + 2 | AGC | ||
Optikai visszatérő veszteség | dB | ≥45 | |
Bemeneti hullámhossz | nm | 1550 ± 20 | |
Fogadja a hullámhosszt | nm | 1550 | |
Bypass hullámhossz | nm | 1310/1490 | |
Optikai szál típusa | Single Mode | ||
RF paraméter | |||
Frekvenciatartomány | MHz | 47-1000 | |
Flatness | dB | ± 0,75 | |
Kimeneti szint | dBμV | ≥82 | AGC |
CNR | dB | ≥53.6 | -2dBm bemeneti teljesítmény |
KSH | dB | ≥62 | |
CTB | dB | ≥65 | |
Visszatérési veszteség | dB | ≥16 | |
AGC stabilitás | dB | ± 1 | |
Kimeneti impedancia | Ω | 75 | |
Egyéb paraméter | |||
Tápegység | VDC | 12 | |
Energiafogyasztás | W | <> | |
Méretek | mm | 110 * 50 * 23 |
