CATV vevő WDM-mel
Beépített WDM
Bemeneti hullámhossz: 1310/1550 nm; CATV működés: 1540 ~ 1563 nm.

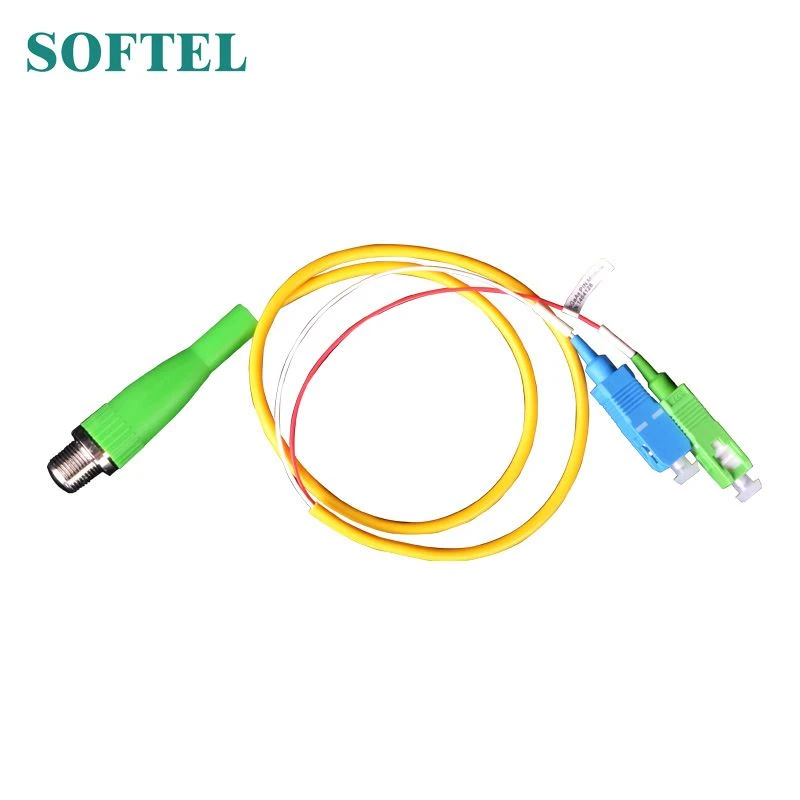

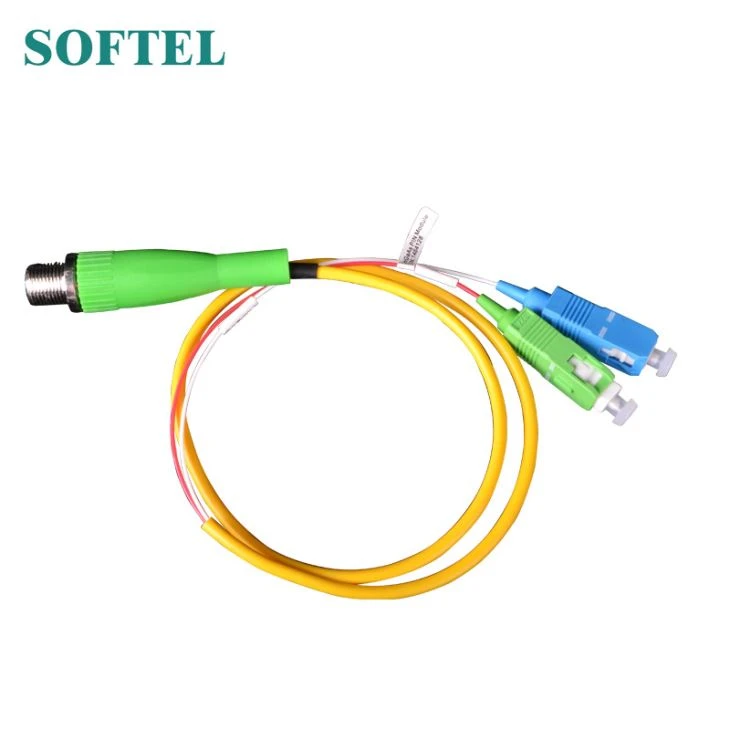

CATV vevő WDM-mel
SR100 sorozatú CATV konverter digitális televízióhoz, szálas otthoni felhasználásra. Amikor a bemeneti optikai teljesítmény kimeneti szintje Pin=-1dBm, Vo=6 8dB V, gazdaságosan és rugalmasan alkalmazhatja a három hálózat, az optikai szál integrációját az otthoni hálózati alkalmazásba.
Az SR100F-WD, a CATV vevő WDM-mel, nagy érzékenységű optikai vevőcsövet fogad el, tápegység nélkül, energiafogyasztás nélkül.
Műszaki adatok
| CATV vevő WDM-mel | Optikai szolgáltatás | Index | Kiegészítés |
Optikai paraméter | CATV munkahullámhossz | 1540-1563 nm | |
Pass hullámhossz | 1310 - 1490 nm | ||
Csatorna izolálása | ≥40 dB | ||
Válasz | ≥0.85 A/W | 1310nm | |
≥0.9 A/W | 1550nm | ||
Fogyasztás | +2 ~ -14 dBm | ||
Optikai visszatérési veszteség | ≥55 dB | ||
Optikai szálas csatlakozó | SC / APC | ||
RF paraméter | Munka sávszélessége | 45 ~ 1050 MHz | |
Kimeneti szint | GG gt; 68 dBμV | Digitális TV (pin=-1dBm) | |
Visszatérési veszteség | ≥14 dB | 47 ~ 862 MHz | |
Kimeneti impedancia | 75 Ω | ||
Kimeneti port száma | 1 | ||
RF bekötés | F-aljzat | ||
Általános jellemző | Munkahőmérséklet | -20~+55 ºC | |
Tárolási hőmérséklet | -40~+85 ºC | ||
Munka viszonylagos hőmérséklete | 5~95 ºC |
jegyzet
1. SR100, SR100-WF, SR100F, SR100F-WF és a közvetlenül csatlakoztatott RF bemeneti port set-box (STB). SR100-WD a felhasználói kábeldobozhoz.
2. Az RF csatlakozó használatakor az RF bemeneti interfészt az STB-re kell meghúzni. Ellenkező esetben a talaj rossz, és magas frekvenciájú szegmenseket okoz a digitális TV jelek MER romlása.
3. Tartsa tisztán az optikai csatlakozót, mert a rossz kapcsolat túl alacsony RF kimeneti szintet eredményez.
