Mini optikai csomópont
Mini optikai csomópont

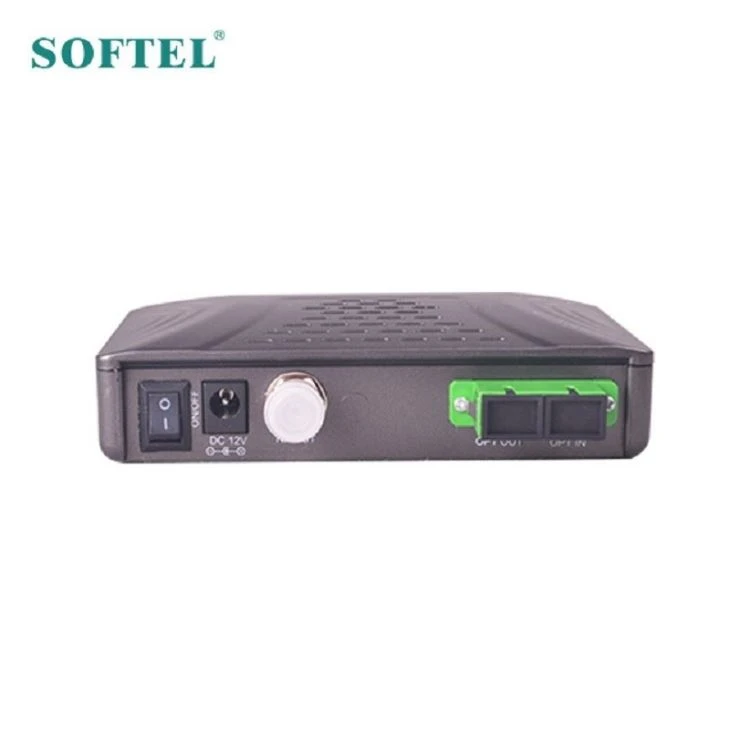

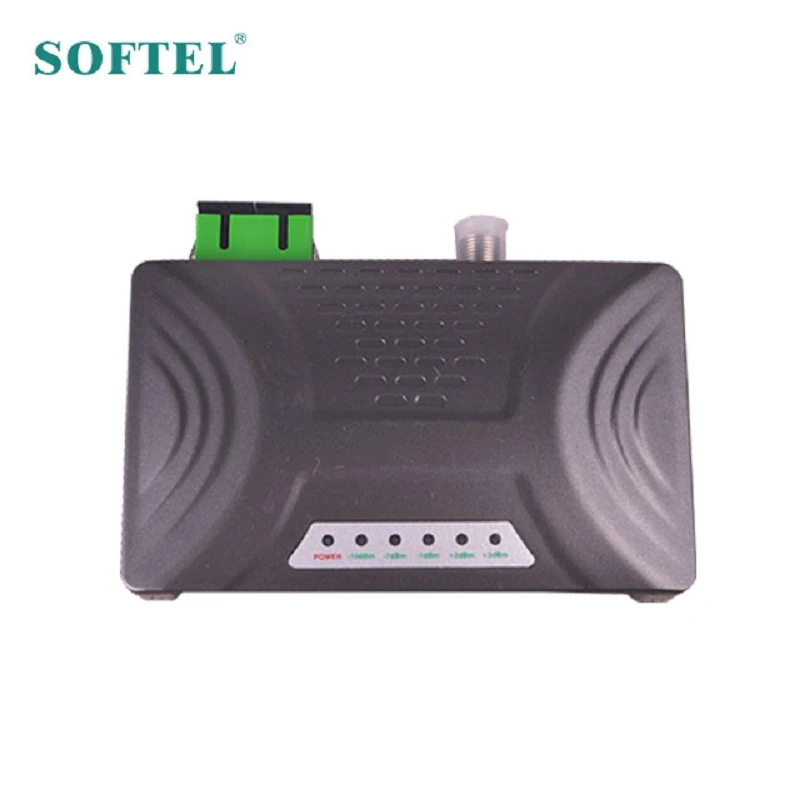

Az SR3020AW egy mini optikai csomópont, beépített AGC funkcióval és beépített WDM-mel. A kisebb méret megkönnyíti a telepítést az FTTH (Fiber To The Home) hálózatokban.
Jellemzők
1.A FTTH hálózatokhoz tervezték.
2. Kiváló linearitása és lapossága van.
3.Forward RF ág kimenet
4.Ez az optikai bemeneti teljesítmény széles skálájával rendelkezik.
5.Ez kisebb méretű és könnyebb telepíteni.
6. Az előremeneti munkafrekvencia 1 GHz-re növekszik. Az RF erősítő része elfogadja a nagy teljesítményű és alacsony fogyasztású GaAs chipet. A maximális kimeneti szint akár 80dBuv.
7. Nagyon alacsony zajszintű technológiát alkalmaz.
8.RF Az automatikus erősítésvezérlés funkciót az MCU valósítja meg, optikai AGCkontroll tartomány: +2dBm ～ -7dBm
A optikai csomópont paraméterei
Szám elem | Mértékegység | Leírás | Megjegyzés |
Vevői felület | |||
RF csatlakozó | F-aljzat | ||
Optikai csatlakozó | SC / APC vagy FC / APC | ||
Tápegység | DC 2.1 | ||
Optikai paraméter | |||
válaszkészség | A/W | ≥0.9 | |
Bemeneti optikai teljesítmény | dBm | -10~+3 | |
-7~+2 | AGC | ||
Optikai visszatérő veszteség | dB | ≥45 | |
Bemeneti hullámhossz | nm | 1260~1600 | |
Fogadja a hullámhosszt | nm | 1550±20 | |
Bypass hullámhossz | nm | 1310/1490 | |
Optikai szál típusa | Single Mode | ||
RF paraméter | |||
Frekvenciatartomány | MHz | 47-1000 | |
Flatness | dB | ±0.75 | |
Kimeneti szint | dBμV | ≥80 | |
CNR | dB | ≥50 | -1 dBm bemeneti teljesítmény |
KSH | dB | ≥62 | |
CTB | dB | ≥65 | |
Visszatérési veszteség | dB | ≥16 | |
AGC stabilitás | dB | ±1 | |
Kimeneti impedancia | Ω | 75 | |
Egyéb paraméter | |||
Tápegység | VDC | 12 | |
Energiafelhasználás | W | GG lt; 2 | |
Méretek | mm | 117*84*32 | |
Ház anyaga | ABS | ||
