FTTH optikai csomópont

Ez a Box Type Mini Passive Node be van építve a WDM-be. A bemeneti hullámhossz 1310/1550 nm.

A szálláslekérdezés elküldése

A termék bemutatása

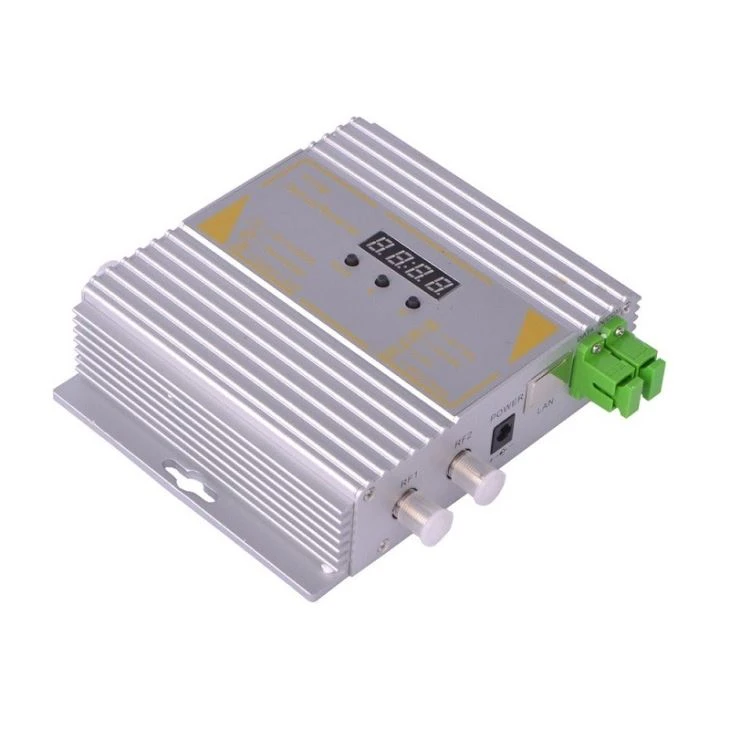

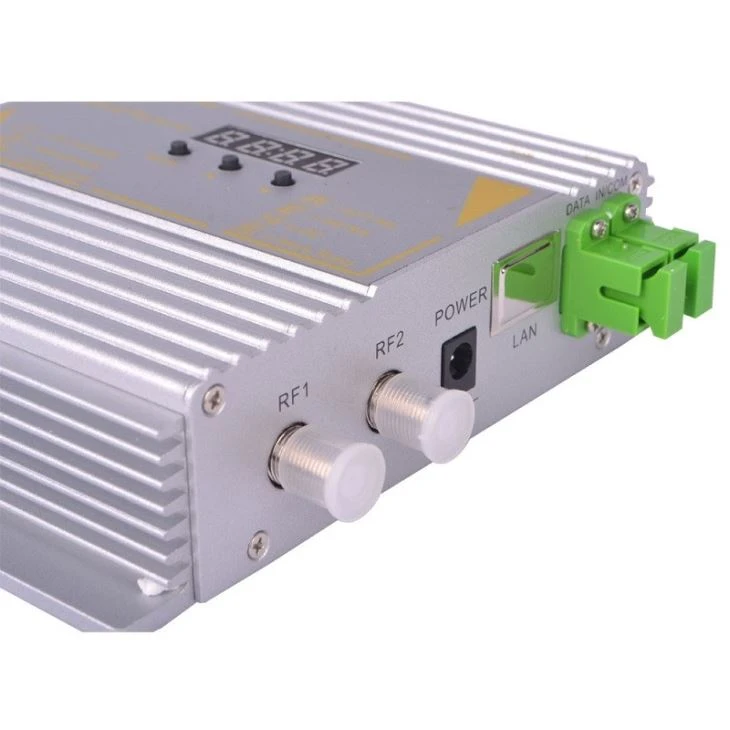

FTTH Optical Node

Az FTTH optikai csomópontSR200 a szálas otthoni hálózatokhoz készült. Kimeneti szintje 102dbuv WDM-mel.

Jellemzők

1. A kisebb méret megkönnyíti a telepítést.

2. Kiváló lineáris és lapos.

3. Széles optikai bemeneti teljesítménygel rendelkezik.

4. A szál egyetlen üzemmódban van. A visszatérési veszteség magas.

5. GaAs erősítő aktív eszközöket használ.

6. Rendkívül alacsony zajszintű technológia

7. Színes LED az optikai teljesítmény jelzésére

8. Piros LED a tápellátás jelzésére

9. Kétszínű LED az optikai teljesítmény jelzésére (nem világít: optikai teljesítmény< -10dbm,="" zöld:="">< optikai="">< +3dbm,="" piros:="" optikai="" teljesítmény=""> +3dBm)

AFTTH optikai csomópont specifikációi

Tétel	Mértékegység	Technikai paraméterek
Optikai paraméterek
Optikai teljesítmény fogadása	dBm	-9 ~ +2
Optikai visszatérő veszteség	dB	GG gt; 45
Optikai vételi hullámhossz	nm	1210-1600
Optikai csatlakozó típusa		SC / APC
Rost típusa		Single mode
Linkparaméterek
C/N	dB	≥ 51		1. megjegyzés
C / CTB	dB	≥ 65
C / CSO	dB	≥ 60
RF paraméterek
Frekvenciatartomány	MHz	45 ~862/1003
Laposság a sávban	dB	±1
Névleges kimeneti szint	dBμV	106 (FZ110 konfiguráció, 8dB dönthető kimenettel)	102 (Kétirányú osztó, 8dB dőlés kimenettel)
Maximális kimeneti szint	dBμV	108 (-79 ~ +2 csapkonfiguráció)	104 (-9 ~ +2 kétirányú osztó)
Kimeneti visszatérési veszteség	dB	≥16
Kimeneti impedancia	Ω	75
Elektromos vezérlés EQ tartománya	dB	0~15
Elektromos vezérlés ATT tartomány	dB	0~15
Általános tulajdonságok
Teljesítmény feszültség	V	DC 6V / 1A
Üzemi hőmérséklet	℃	-40~60
Fogyasztás	VA	≤6.5
Dimenzió	mm	148(L)* 128(W)* 38(H)
