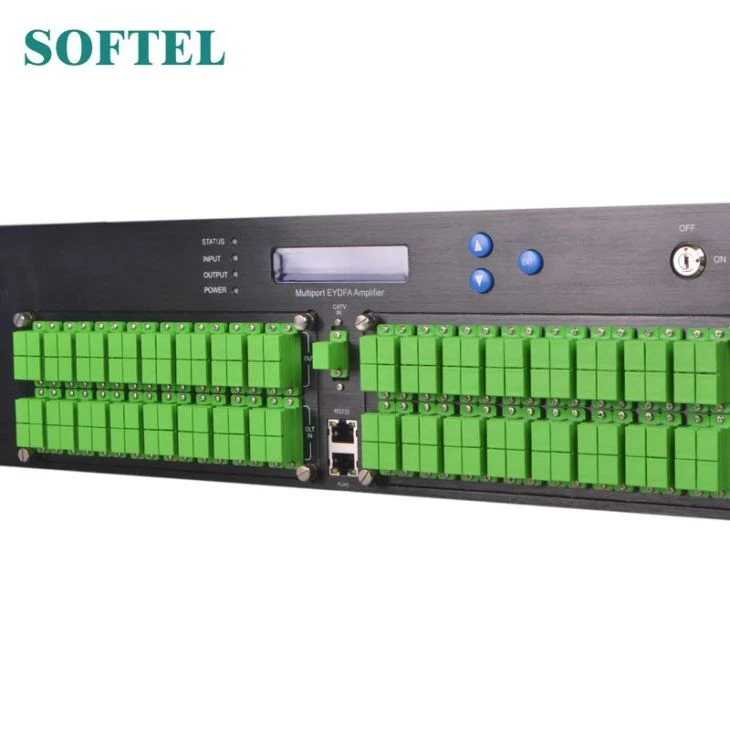

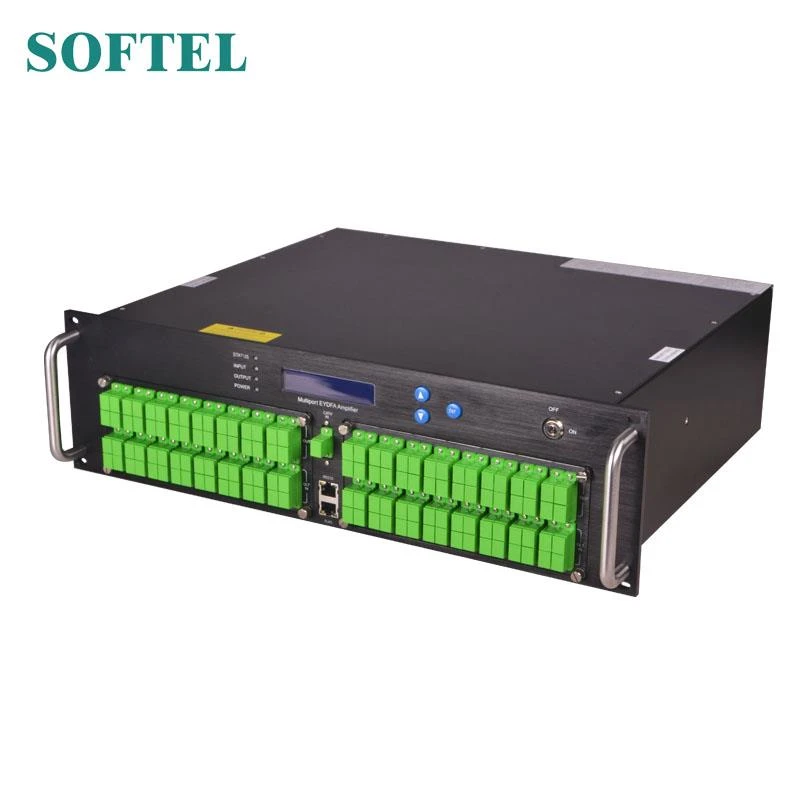

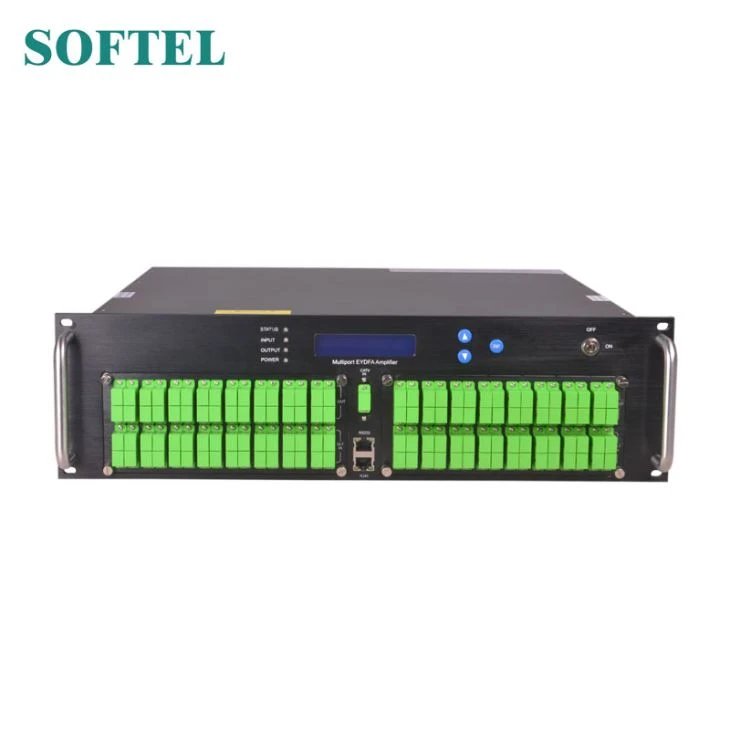

EDFA optikai erősítő
Az EDFA optikai erősítő egy szálerősítő és tápegység, egy 1RU és 2RU polcba integrálva. Úgy tervezték, hogy a CATV és a passzív optikai hálózat (PON) alkalmazások, beleértve a HFC és az RFoG.
Az EDFA optikai erősítő tulajdonságai
(1) Egyetlen / kettős bemenet választható, beépített optikai kapcsolóval kettős bemenethez, a kapcsolási teljesítmény beállítható az előlapi gomb vagy a webes SNMP segítségével.
(2) A kimenet az előlapon vagy a webes SNMP gombokkal állítható, a tartomány 4dBm
(3) A 6dBm-es egyszeri lefelé történő csillapítás karbantartási funkciója az előlapon levő gombokkal vagy a webes SNMP-vel, hogy megkönnyítsék az optikai szálak forró csatlakozójának működését az eszköz kikapcsolása nélkül.
(4) Többportos kimenet, beépíthető 1310/1490 / 1550WDM-be.
(5) Szabványos RJ 45 port a távirányításhoz, kimeneti szerződést és webkezelőt biztosítunk választáshoz, valamint a plug-in SNMP hardvereket fenntarthatjuk a frissítéshez.
(6) A lézer be- és kikapcsolásához lézergombbal.
(7) RF teszt funkcióval.
(8) JDSU vagy Oclaro Pump lézert fogad el
(9) A Led megjeleníti a gép működési állapotát
(10) Kettős tápegységű forró dugaszoló tápegység választható, 90 V – 250 V AC vagy –48 V DC
Fő paraméterek
példány | Paraméter | |||||||||
Teljesítmény （ dBm ） | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
Teljesítmény （ mW ） | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6400 | 8000 | 10000 |
Input (dBm) | -8 ～ +10 | |||||||||
A kimeneti beállítás tartománya (dBm) | Lefelé 4 | |||||||||
egyszeri csökkentő csillapítás (dBm) | Lefelé 6 | |||||||||
Hullámhossz （ nm ） | 1540 ～ 1565 | |||||||||
Kimeneti stabilitás (dB) | <±> | |||||||||
Optikai visszatérési veszteség （ dB ） | ≥45 | |||||||||
Szálas csatlakozó | FC / APC 、 SC / APC 、 SC / IUPC 、 LC / APC 、 LC / UPC | |||||||||
Zaj ábra （ dB ） | <6,0 (bemenet=""> | |||||||||
Web port | RJ45 (SNMP) | |||||||||
Energiafogyasztás （ W ） | ≤80 | |||||||||
Feszültség （ V ） | 220 VAC (90 ～ 265) 、 -48 VDC | |||||||||
Working Hőmérséklet （ ℃ ） | -0 ～ 55 | |||||||||
Méret （ mm ） | 370 (L) × 486 (W) × 88 (H) | |||||||||
NW （ Kg ） | 8 | |||||||||
Fontos jegyzetek
1. Kerülje a szemmel való közvetlen kilépést.
2. Először kapcsolja ki a készüléket, majd dugja be vagy ki a javító kábelt
3. Az EDFA nagyon csekély befolyással van a CSO-ra és a CTB-re, de nagy befolyással van a C / N-re. A bemeneti optikai teljesítmény befolyásolja a C / N értéket. A nagy optikai bemenet magasabb C / N értéket kap. Kérjük, olvassa el a következő adatokat. A minimális optikai bemenetnek 4dBm-nek kell lennie.
