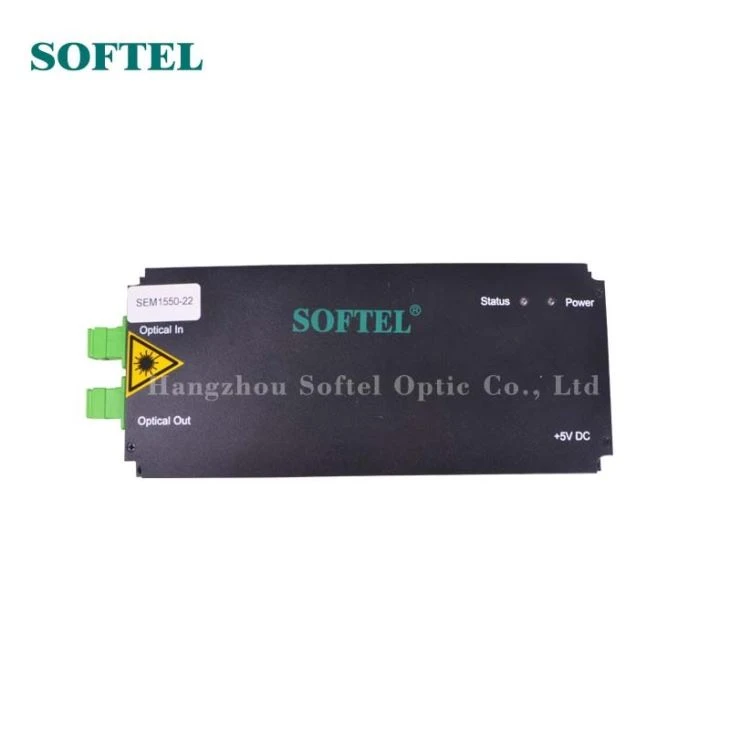

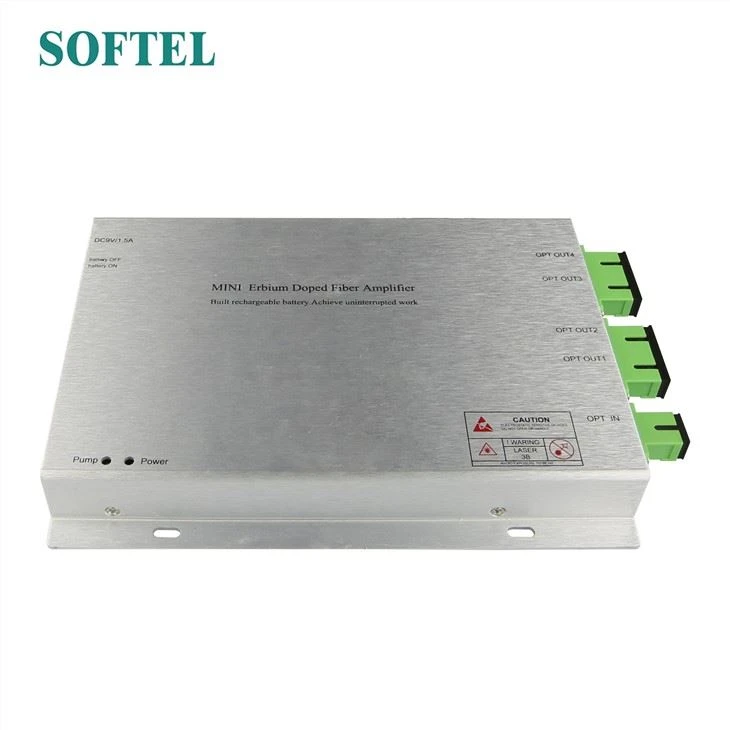

Mini EDFA

A Mini EDFA SEM1550 a SOFTEL 1550 nm-es sorozatú EDFA modulja. JDSU vagy Oclaro pumpás lézert fogad el. A maximális kimenet 23dBm.

A szálláslekérdezés elküldése

A termék bemutatása

Mini EDFA

Jellemzők:

1.JDSU-t vagyOclaropump lézer.

2.A OFS szálat fogadja el.

3.SMT gyártási folyamat teszi a kis méret, alacsony energiafogyasztás, de a nagy stabilitás.

4.Micromonitor PCB-t használnak.

5.A kimeneti állítható tartomány -4dbm-+0.5dbm.

A mini EDFA diagramja

Tűs hozzárendelés

PIN-kód	Név	Leírás	jegyzet
1	+5V	V5 V tápegység
2	+5V	V5 V tápegység
3	+5V	V5 V tápegység
4	+5V	V5 V tápegység
5	lefoglal	Nincs kapcsolat
6	lefoglal	Nincs kapcsolat
7	Tcase_alarm	Riasztás=Magas @ hőmérséklet a hőmérsékletet meghaladó hőmérsékleten; Kimenet
8	Lop_alarm	Kimeneti teljesítmény riasztás elvesztése, Riasztás=Magas @ kimeneti teljesítmény az alsó határ alatt; Kimenet
9	L_pump_alarm	Riasztás=Magas @ vagy a szivattyú árama meghaladja a felső határát; Kimenet
10	T_pump_alarm	Riasztás=Magas @ vagy a szivattyú hőmérséklete meghaladja a felső határt; Kimenet
11	Visszaállítás	Visszaállítása=alacsony; Normal=Magas
12	+5V	5V-os ellátás
13	GND	Talaj
14	GND	Talaj
15	GND	Talaj
16	GND	Talaj
17	GND	Talaj
18	RS232-TX	9600 adatátviteli sebesség; Kimenet
19	LOS_alarm	A bemeneti jel riasztásának elvesztése, riasztás=Magas @ bemeneti teljesítmény a beállított alsó határ alatt; Kimenet
20	lefoglal	Nincs kapcsolat
21	EN_DIS	EN=Magas @ minden szivattyú be van kapcsolva; EN=alacsony @ minden szivattyú ki van kapcsolva; Bemenet
22	RX232-RX	9600 adatátviteli sebesség; bemenet
23	lefoglal	Nincs kapcsolat
24	+5V	5V-os ellátás
25	GND	Talaj
26	GND	Talaj

paraméterek

példány	mini EDFA
Modell	1550-14~23
Teljesítmény (dBm)	14~23
Bemenet (dBm)	-10～10
Hullámhossz (nm)	1530～1560
Kimeneti állítható tartomány (dBm)	UP0.5, le -4,0
Kimeneti stabilitás (dB)	≤0.2
Polarizációs érzékenység (dB)	＜0.2
Polarizációs diszperzió (PS)	＜0.5
Optikai visszatérő veszteség (dB)	≥45
Fiber Connetor	FC / APC, SC / APC
Zajszint (dB)	＜ 5 （0dBm bemenet）
Energiafogyasztás (W)	12W
Tápegység (V)	V5 V (külső 95–250 V)
Üzemi hőmérséklet (℃)	-20～+60
Súly (kg)	0.25
