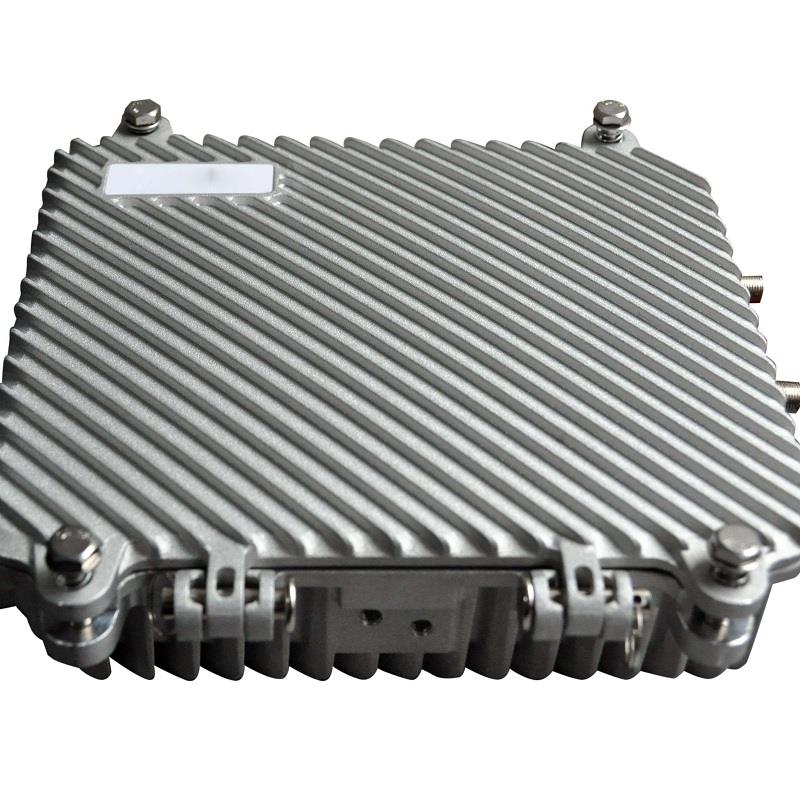

Kültéri 2 kimeneti csomagtartó-erősítő
Az SA1100 kültéri 2 kimeneti csomagtartó-erősítőt elsősorban a CATV televíziós képjel, digitális TV jel, telefonos hangjel és adat (vagy tömörített adat) jel kétirányú törzsátvitelére használják. A fejlett és érett áramkörök, a tudományos és ésszerű folyamatszerkezetek és a kiváló minőségű anyagok biztosítják a kiváló teljesítményt.
Jellemzők
■ 1003MHz sávszélesség-kialakítás.
■ Előre lépés: Az előzetes szakasz elfogadja a GaAs MMIC-t, a kimeneti szakasz elfogadja a legújabb importált nagy indexű teljesítmény kétszeres modult, magas kimeneti szintet, alacsony torzítást és magas SNR-t ér el.
■ Ez a kültéri 2 kimeneti csomagtartó-erősítő sokkal kényelmesebb a hibakeresésben, a bedugható duplex szűrő, kiegyenlítő, csillapító, kimeneti csap és a tudományos és ésszerű on-line érzékelő portok miatt.
Műszaki adatok
Tétel | Mértékegység | Műszaki paraméter | |
Előre vezető út | |||
Frekvenciatartomány | MHz | 45 (87) ~ 862/1003 (választható) | |
Névleges nyereség (@ FZ110) | dB | 30 (az előzetes szakasz alacsony nyereségű MMIC-t alkalmaz) | 38 (az előzetes szakasz nagy nyereségű MMIC-t vesz igénybe) |
Névleges bemeneti szint | dBμV | 72 | 70 |
Névleges kimeneti szint | dBμV | 102 | 108 (EQ6dB) |
Sík sávban | dB | ± 0,75 | ± 0,75 |
Zajszám | dB | ≤10 | ≤10 |
Visszatérési veszteség | dB | ≥16 | |
C / CTB | dB | ≥70 | ≥66 |
C / CSO | dB | ≥67 | ≥64 |
Csoport késés | ns | ≤10 (112,25 MHz / 116,68 MHz) | |
Jel-AC arány | % | <> | |
Szerezzen stabilitást | dB | -1,0 ~ +1,0 | |
Visszatérési útvonal | |||
Frekvenciatartomány | MHz | 5 ~ 65 | |
Névleges nyereség (@ FZ110) | dB | 24 (Különböző modulok, eltérő nyereség. A felhasználók megadhatják.) | |
Legnagyobb kimeneti szint | dBμV | 110 | |
Sík sávban | dB | ≤ ± 0,75 | |
Zajszám | dB | ≤8 | |
Visszatérési veszteség | dB | ≥16 | |
Jel-AC arány | % | <> | |
Általános teljesítmény | |||
Jellemző impedancia | Ω | 75 | |
Tápfeszültség | V | A: AC (150 ~ 250) V; B: AC (35 ~ 90) V | |
Az impulzus ellenáll a feszültségnek | kV | > 5 (10 / 700μs) | |
Energiafogyasztás | W | ≤20 | |
Dimenzió | mm | 220 (L) * 205 (W) * 65 (H) | |
Megjegyzés: A kézikönyv paramétereit az importált NEC modul átvételekor mérik meg. Használjon másik modult, az indexek kissé különböznek. Figyelem használat közben!
