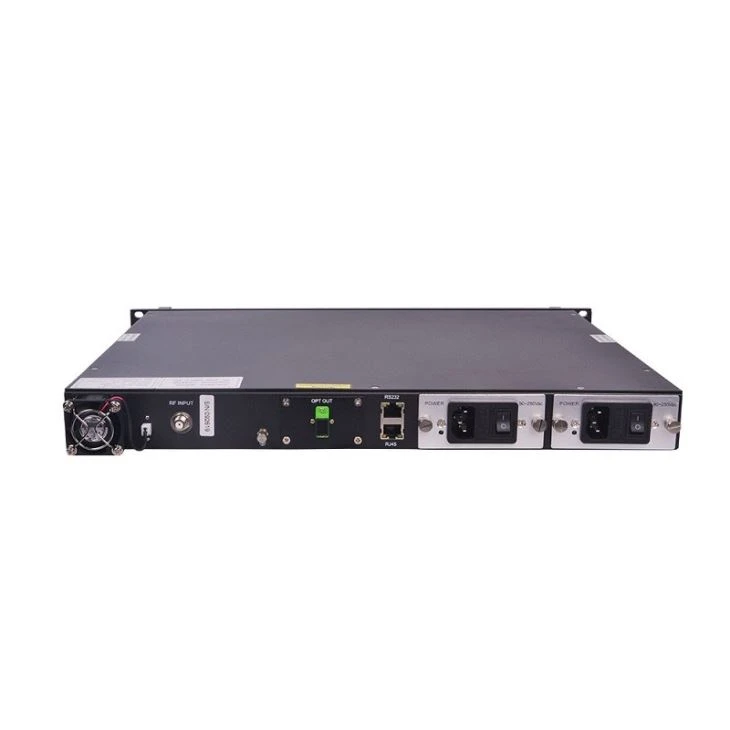

CATV 1310nm optikai szálas távadók

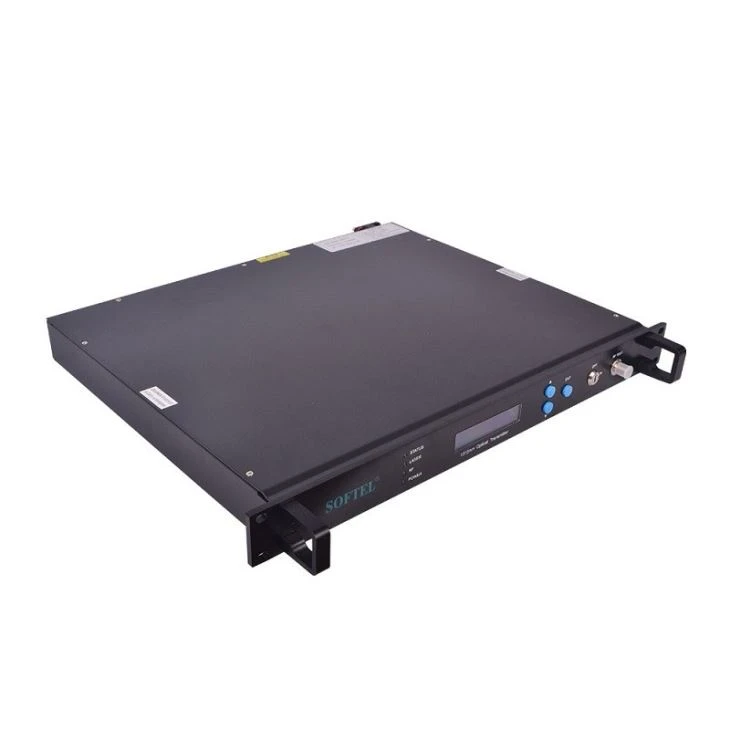

Az ST1300 magas lineáris ORTOL DFB lézert, beépített tökéletes torzítás előtti beállító áramkört és lézer APC, ATC zárt hurkú vezérlő áramkört alkalmaz. Az összes működési paramétert mikroprocesszor vezérli. Az előlap LCD képernyője képes megjeleníteni a relatív működési állapotot és a hibainformációkat.
Jellemzők
Ez a CATV 1310nm optikai szálas adó továbbítja az importált DFB lézert, Agere (ORTEL 、 Lucent), Mitsubishi i Fujisu 、 AOI és így tovább.
A készülék belső rádiófrekvenciás hajtóerősítője és vezérlő áramköre biztosítja a legjobb C / N értéket. A lézermodul termoelektromos hűtőberendezésének optikai teljesítményének tökéletes és stabil áramköre és vezérlő áramköre biztosítja a felhasználó számára a legjobb minőséget és hosszú időn át tartó stabil működést.
A belső mikroprocesszoros szoftver számos olyan funkcióval rendelkezik, mint a lézerfigyelés, a számkijelzés, a hibajelzés és az on-line kezelés. Amint a lézer működési paramétere kívül esik a rögzített tartományon, egy vörös fény villog a riasztáshoz.
Az RS-232 szabványos csatlakozó lehetővé teszi online kezelést és monitorozást egy másik helyen.
A gép 19 ”-es szabványos polcot fogad el, és 110–254 V feszültséggel képes működni.
Technikai paraméterek
Modell (ST1310) | -2 | -4 | -6 | -8 | -10 | -12 | -14 | -16 | -18 | -20 |
Optikai teljesítmény （mW） | ≥02 | ≥04 | ≥06 | ≥08 | ≥10 | ≥12 | ≥14 | ≥16 | ≥18 | ≥20 |
Optikai teljesítmény （dBm） | 3.0 | 6.0 | 7.8 | 9.0 | 10.0 | 10.8 | 11.5 | 12.0 | 12.3 | 12.8 |
Optikai hullámhossz （nm） | 1290 ~ 1310 | |||||||||
Szálas csatlakozó | FC / APC 、 SC / APC 、 SC / UPC (az ügyfél választja ki) | |||||||||
Munka sávszélessége (MHz) | 47 ~ 862 | |||||||||
Csatornák | 59 | |||||||||
CNR （dB） | ≥51 | |||||||||
CTB （dBc） | ≥65 | |||||||||
CSO （dBc） | ≥60 | |||||||||
RF bemeneti szint (dBμV) | Előzetes torzítás nélkül | 78 ± 5 | ||||||||
Előzetes torzításokkal | 83 ± 5 | |||||||||
A zenekar kihaltása | ≤0.75 | |||||||||
Energiafogyasztás (W) | ≤30 | |||||||||
Teljesítmény feszültség (V) | 220V (110 ~ 254) | |||||||||
Működési hőmérséklet (℃) | 0 ~ 45 | |||||||||
Méret (mm) | 483 × 370 × 44 | |||||||||
Jótállási idő
A CATV 1310nm optikai szálas távadókra EGY ÉV korlátozott garancia vonatkozik, amely a vásárlás kezdetétől kezdődik. Ügyfeleinknek egész életben műszaki támogatást nyújtunk. Ha a jótállás lejár, a javítási szolgáltatás csak az alkatrészeket terheli (ha szükséges). Abban az esetben, ha az egységet szolgálat céljából vissza kell adni, az egység visszaszolgáltatása előtt kérjük, értesítse:
1.A készülék házára beillesztett jótállási jelnek jó állapotban kell lennie.
2.A világos és olvasható anyag leírja a modellszámot, a sorozatszámot és a problémákat.
3. Csomagolja az egységet az eredeti tartályába. Ha az eredeti tartály már nem kapható, kérjük, csomagolja az egységet legalább 3 hüvelykes ütéscsillapító anyagba.
4.A visszatérő egységeket előre kell fizetni és biztosítani kell. A COD és az áruszállítás nem fogadható el.
MEGJEGYZÉS: Nem vállalunk felelősséget a visszaadott egység (ek) nem megfelelő csomagolása által okozott károkért.
A következő helyzetre nem vonatkozik a garancia:
1.A készülék nem működik a kezelő hibái miatt.
2. A jótállási jel megváltozott, sérült és / vagy eltávolítva.
3.A Vis maior okozta kár.
4.A készüléket illetéktelen módon módosították és / vagy javították.
5.Egyéb problémák, amelyeket a kezelő hibái okoztak.
Az optikai teljesítmény átalakítása
mW | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
dBm | 0.0 | 3.0 | 4.8 | 6.0 | 7.0 | 7.8 | 8.5 | 9.0 | 9.5 | 10.0 | 10.4 | 10.8 | 11.1 | 11.5 | 11.8 | 12.0 |
mW | 17 | 18 | 19 | 20 | 21 | 22 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 |
dBm | 12.3 | 12.5 | 12.8 | 13.0 | 13.2 | 13.4 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
