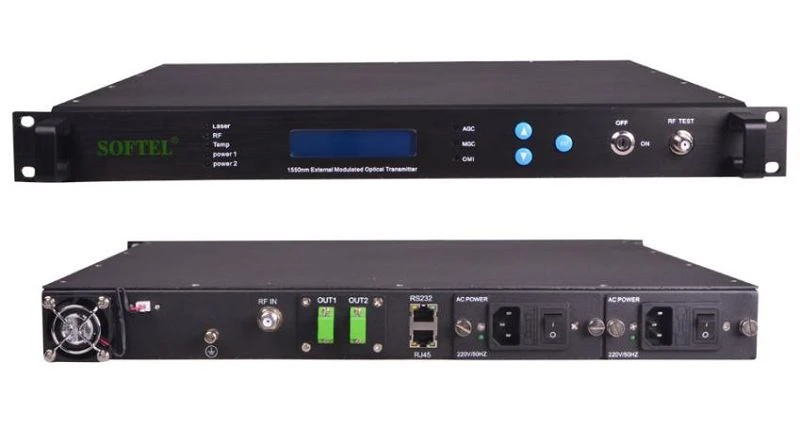

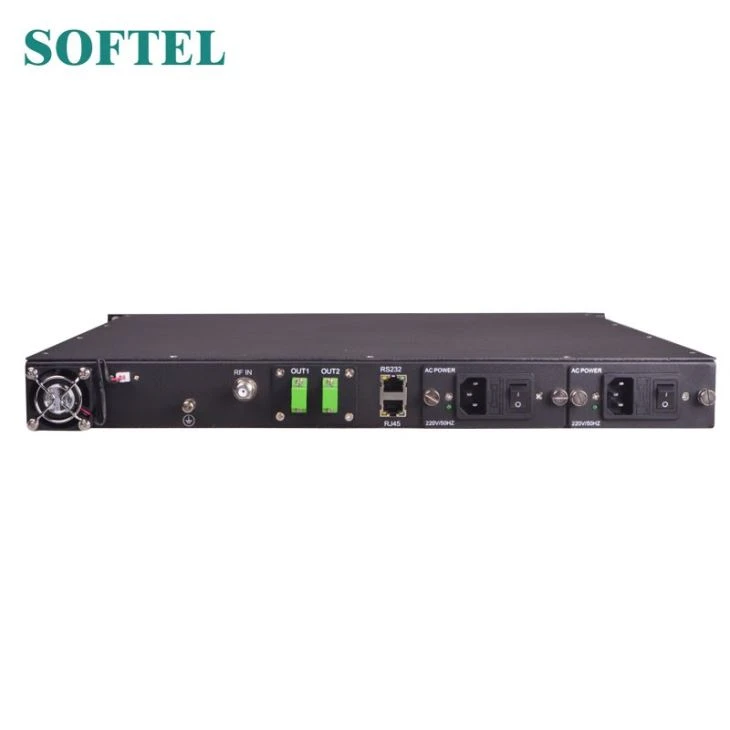

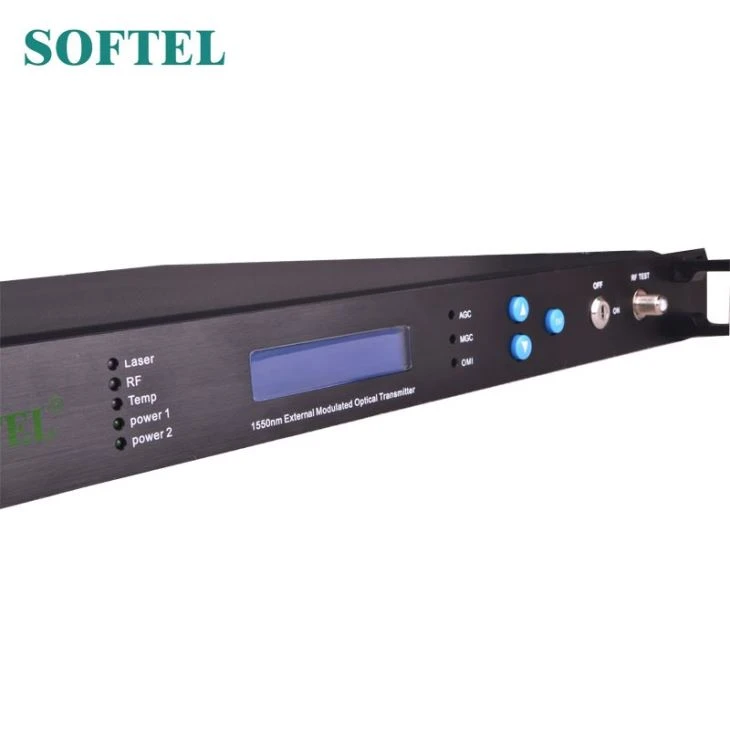

1550 Külső modulációs optikai adó
Az ST1550E optikai távadót általában a távolsági átvitelhez használják. Az ITU-T hullámhosszán a szélessávú PON hálózathoz való hozzáférés könnyen megvalósítható, vagy a WDM Technologies által az FTTH megoldáshoz alkalmazható.
Funkció
◆ Keskeny sávszélesség (típus = 1MHz), alacsonyabb zaj, DFB folyamatos hullámú lézer.
◆ egyedi innovációs technológia; Kiváló CNR, CTB, CSO, SBS biztosítása.
◆ Az ITU standard hullámhossza állítható. A felhasználók beállíthatják és beállíthatják a lézer hullámhosszát az előlapon ± 0,05nm lépéssel, ± 200GHz (± 1,6 nm) tartományban, miközben végrehajtják a hálózat frissítését és a WDM rendszerbővítést.
◆ Az AGC / MGC mód opcionális helyben; Az OMI helyben optimalizálható.
◆ Tökéletes RS232 kommunikációs interfész.
◆ Az SNMP hálózatkezelés opcionális.
◆ Opcionálisan 1 + 1 tartalék tápegység.
◆ Kiváló P / P arány.
Paraméter
Teljesítmény | Mértékegység | Index | Kiegészítés | |
Optikai szolgáltatás | Lézer hullámhossz | nm | 1550 ± 10 | Megfelelő az ITU-TG.692 szabványnak |
Linearitás szélessége | MHZ | ≤1 | △ λ | |
Egyenértékű zaj | ||||
intenzitás | dB / Hz | ≤-160 | RIN 20 ~ 1000MHz | |
Kimeneti teljesítmény | dBm | 2 × 7 | 2 × 5,2 × 9,1 × 7,1 × 5 | |
Visszatérési veszteség | dB | ≥60 | ||
Optikai szálas csatlakozó | FC / APC | SC / APC vagy E-2000 | ||
RF szolgáltatás | Munka sávszélessége | MHZ | 45-862 | |
Bemeneti szint | dBmV | 18 ~ 28 | AGC | |
Flatness | dB | ≤ ± 0,75 | 45 ~ 862MHz | |
Visszatérési veszteség | dB | > 16 | 45 ~ 750MHz | |
Bemeneti impedancia | Ω | 75 | ||
Link szolgáltatás | Adási csatorna | PAL-D / 60ch | ||
CNR1 | dB | ≥53.5 | ||
CNR2 | dB | ≥52 | 65 km optikai fiók 0dBm vétel | |
CTB | dB | ≤-65 | ||
KSH | dB | ≤-65 | ||
SBS visszatartás | dBm | ≥16.0 | Rögzített vagy állítható opcionálisan | |
Általános jellemző | Hálózati interfész | t | RJ45, R232 | Az IE és az SNMP támogatása |
Tápegység | V | 90 ~ 265 városi hatalom | -48 VDC opcionális | |
Energiafogyasztás | W | ≤50 | Egyetlen teljesítmény működik | |
Munkahőmérséklet | ℃ | -5 ~ 65 | Gép hőmérséklete automatikus vezérlés | |
Tárolási hőmérséklet | ℃ | -40 ~ 85 | ||
Munka relatív temp. | % | 5 ~ 95 | ||
Méret | „ | 19 × 14,5 × 1,75 | SzéxMéxMa |
