FFTH 2 AGC WDM csomópont kimenet
Gyártás Bevezetés

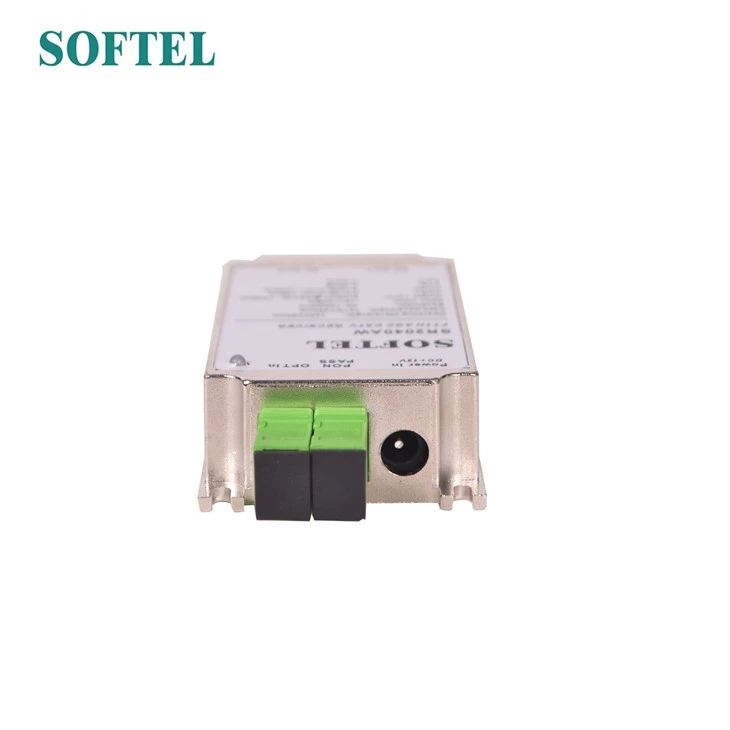

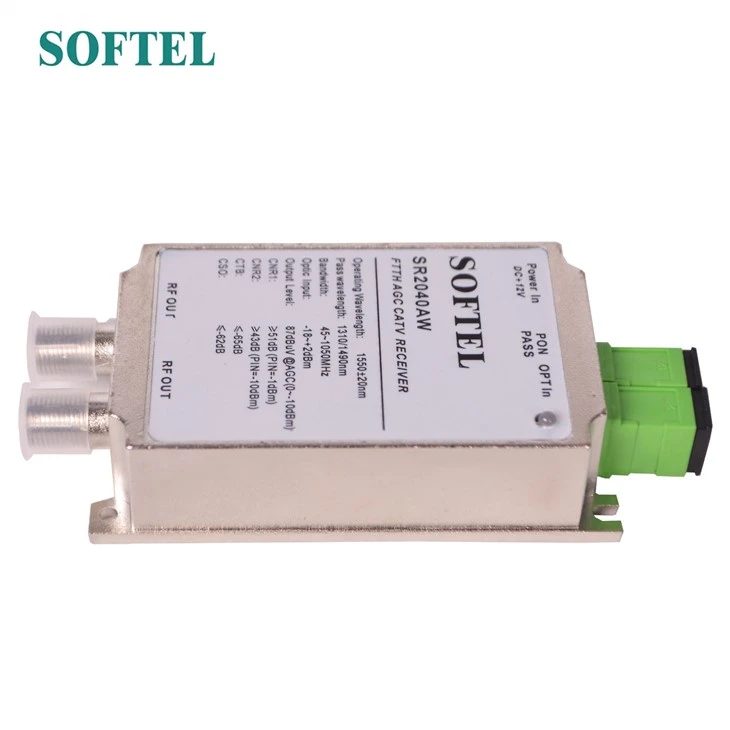

Ftth 2 kimenetes AGC WDM csomópont (SR2040AW), 47-1000 MHz működési sávszélességű, kis teljesítményű, nagy teljesítményű, FTTH CATV optikai vevő.
Az SR2040AW a vett optikai teljesítmény nagy dinamikatartományában, plusz 2 dBm ~ -18 dBm, kiváló tulajdonságokkal rendelkezik.
Jellemzők
1. Extra alacsony zajszint
2. Széles dinamikus vételi optikai teljesítménytartomány: Pin=-16-on belül, MER nagyobb vagy egyenlő, mint 36 dB
3. Alkalmazható GPON, EPON, kompatibilis az FTTx PON technológiával
4. Jelentősen csökkenti a hálózati konfigurációs költségeket
5. 47–1000 MHz-es sávszélességen belül, mindegyik kiváló síkosság tulajdonsággal (FL Kisebb vagy egyenlő, mint ±1 dB)
6. Fém tok, biztosítékot kínál az optoelektronikai érzékeny eszközök számára
7. Magas kimeneti szint, sok felhasználó használhatja
8. Alacsony energiafogyasztás, nagy teljesítmény, magas költségű teljesítmény
Alkalmazás
1. CATV FTTH
2. Három hálózat integrálása
3. FTTH PON
Műszaki adatok
Teljesítmény | Index | Kiegészítés | ||
Optikai funkció | CATV Munka hullámhossz | (nm) | 1540~1560 | |
Pass hullámhossz | (nm) | 1310, 1490 | ||
Csatorna elkülönítése | (dB) | 35-nél nagyobb vagy egyenlő | ||
Felelősség | (A/W) | Nagyobb vagy egyenlő, mint 0.85 | 1310 nm | |
Nagyobb vagy egyenlő, mint 0.9 | 1550 nm | |||
Teljesítmény vétele | (dBm) | plusz 2~-18 | ||
Optikai visszatérési veszteség | (dB) | 55-nél nagyobb vagy egyenlő | ||
Optikai szálas csatlakozó | SC/APC | |||
RF
Funkció | Munka sávszélesség | (MHz) | 47~1000 | |
Laposság | (dB) | Kisebb vagy egyenlő, mint ±1 | 47-1000 MHz | |
Kimeneti szint (Port1&2) | (dBμV) | 87±2 | Pin{{0}} plusz 0~-10dBm AGC | |
Visszatérési veszteség | (dB) | 14-nél nagyobb vagy egyenlő | 47 ~ 862MHz | |
Kimeneti impedancia | (Ω) | 75 | ||
Kimeneti port száma | 2 | |||
RF bekötés | F-Nő | |||
Analóg TV Link funkció | Tesztcsatorna | (CH) | 59 CH (PAL-D) | |
OMI | ( százalék ) | 3.8 | ||
CNR1 | (dB) | 53.3 | Pin{0}}dBm | |
CNR2 | (dB) | 45.3 | Pin{0}}dBm | |
CTB | (dB) | Kisebb vagy egyenlő, mint -61 | ||
KSH | (dB) | Kisebb vagy egyenlő, mint -61 | ||
Digitális TV kapcsolat funkció | OMI | ( százalék ) | 4.3 | |
MER |
(dB) | 36-nál nagyobb vagy egyenlő | Pin{0}}dBm | |
30-nál nagyobb vagy egyenlő | Pin{0}}dBm | |||
BER | (dB) | <> | Pin: plusz 2~-21dBm | |
Általános jellemzők | Tápegység | (V) | DC plusz 12V | ±1.0V |
Energiafogyasztás | (W) | 3-nál kisebb vagy egyenlő | plusz 12VDC, 180mA | |
Munkahőmérséklet | (fokozat) | -25~ plusz 65 | ||
Tárolási hőm | (fokozat) | -40 ~ 70 | ||
Munka relatív hőm | ( százalék ) | 5 ~ 95 | ||
Méret |
(mm) | 50×88×22 | ||
Csomagolás & Szállítás
