Rost optikai csomópont

Az SR100AW szálas optikai csomópont egy otthoni típusú optikai vevő, amelynek célja a modern HFC szélessávú átviteli hálózatok igényeinek kielégítése. A frekvencia sávszélesség 47-1003 MHz.

A szálláslekérdezés elküldése

A termék bemutatása

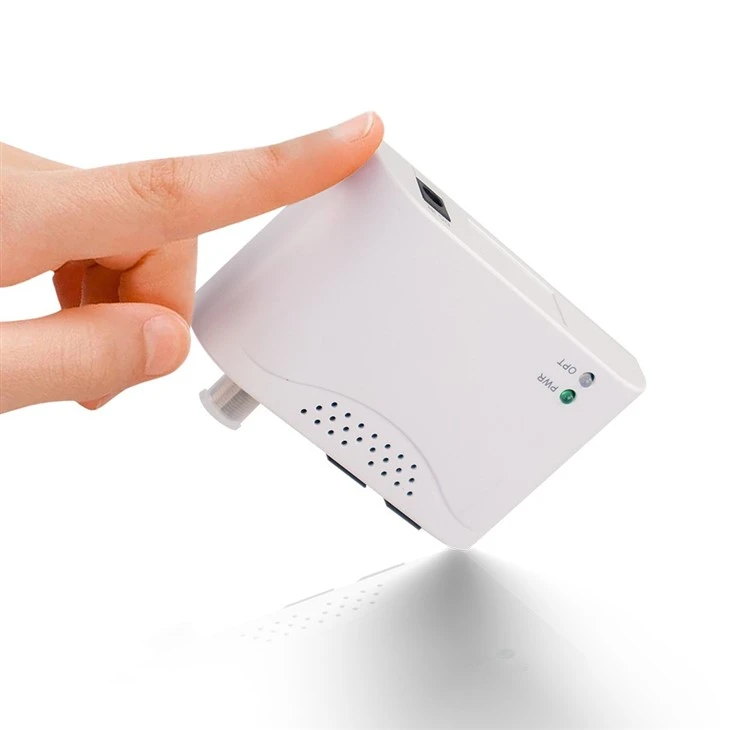

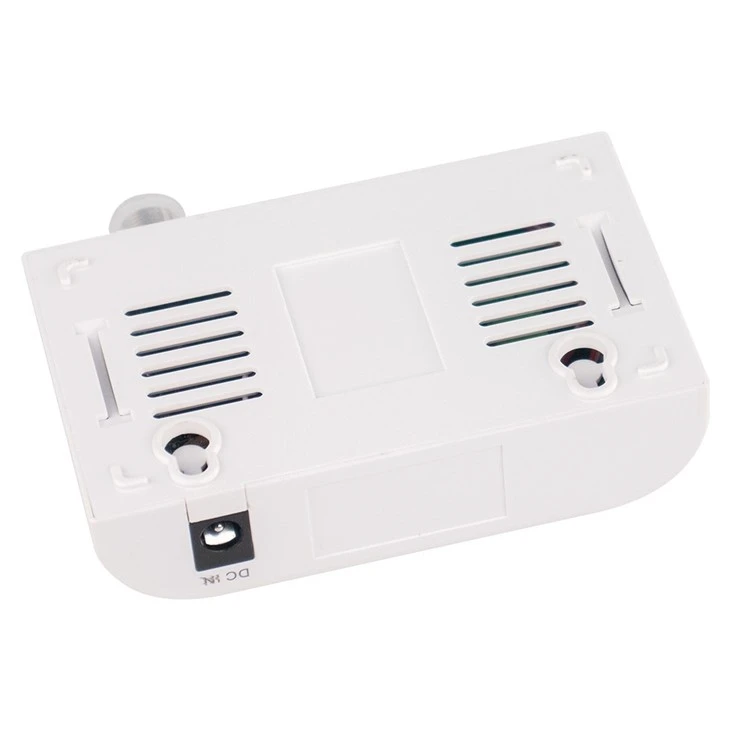

SR100AW szálas optikai csomópont

SR100AW-1

I. Termék Leírás:

Az SR100AW szálas optikai csomópont optikai vevője egy otthoni típusú optikai vevő, amelynek célja a modern HFC szélessávú átviteli hálózatok igényeinek kielégítése. A frekvencia sávszélesség 47-1003 MHz.

Ii. Funkcionális jellegzetess:

◇ 47MHz-től 1003MHz frekvencias sávszélesség a beépített WDM-rel;

◇ Beépített optikai AGC vezérlőáramkör a stabil kimeneti szint biztosítása érdekében

◇ Fogadja el a nagy hatékonyságú váltó adaptert széles feszültség -adaptációs tartományban;

◇ rendkívül alacsony áram és ultra-alacsony energiafogyasztás;

◇ Az optikai teljesítmény -riasztás elfogadja a LED jelző kijelzőjét;

Optikai Vevői specifikációk

Ser.	Projektek	Műszaki Paraméterek	Jegyzet
1	A CATV hullámhosszot kapott	1550 ± 10nm
2	PonKapott hullámhosszot	1310NM/1490NM/1577NM
3	Csatorna elválasztás	>20dB
4	Optikai fogadási reakcióképesség	0. 85a/W (1550nmtipikus érték)
5	Bemeneti optikai teljesítménytartomány	-20 DBM~+2 DBM
6	Rost típus	egy üzemmód(9/125 mm)
7	Száloptikai csatlakozótípusok	SC/APC
8	Kimeneti szint	Nagyobb vagy azzal egyenlő, mint 78dbuv
9	Agc birodalom	-15 DBM~+2 DBM	Kimeneti szint±2db
10	F-típusú RF csatlakozó	Töredékes
11	Frekvencia sávszélesség	47MHz -1003 MHz
12	RF sávon belüli laposság	±1.5db
13	Rendszer impedancia	75Ω
14	fényvisszaverő veszteség	Nagyobb vagy egyenlő 14dB
15	Mer	Nagyobb vagy egyenlő 35dB -nél
16	BER	<10-8

WDM teljesítmény Jegyzet

Paraméterek	Jelölés	Min.	Tipikus érték	Max.		Egység	Tesztfeltételek
Sebességváltó működő hullámhossz	λ1	1540	1550	1560		nm
Tükröződő működés hullámhossz	λ2	1260	1310	1330		nm
	λ3	1480	1490	1500		nm
	λ4	1575	1577	1650		nm
fogékonyság	R	0.85	0.90			A/W	po =0 dbmλ =1550 nm
átviteli elszigetelés	ISO1	30				db	λ=1310 & 1490 & 1577NM
Reflexió	ISO2	18				db	λ=1550 nm
visszatérési veszteség	Rl	-40				db	λ=1550 nm
Beillesztési veszteségek	il				1	db	λ=1310 & 1490 & 1577NM
