EDFA modul

A SEM1550 sorozatú EDFA modul kis méretet és alacsony energiafogyasztást biztosít, de nagy stabilitást biztosít.

A szálláslekérdezés elküldése

A termék bemutatása

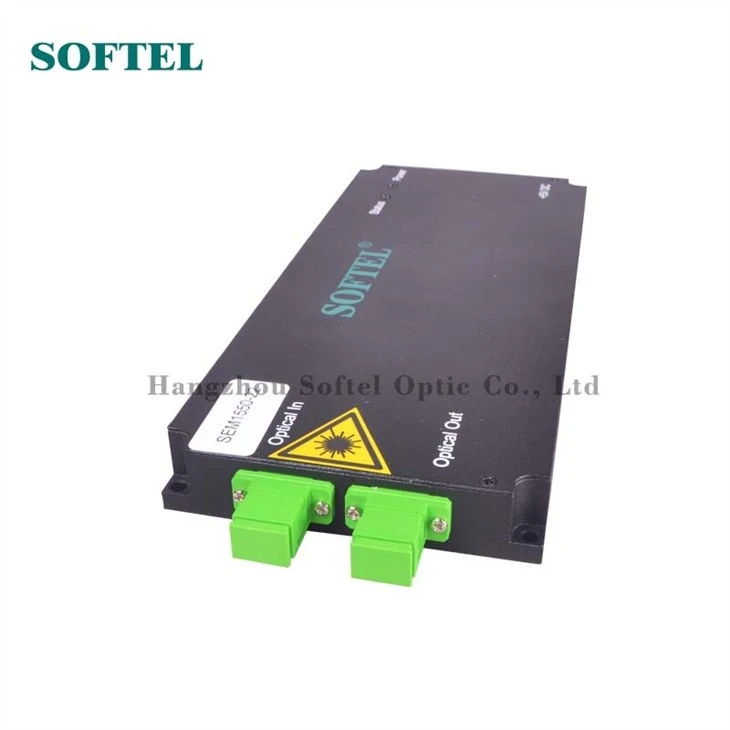

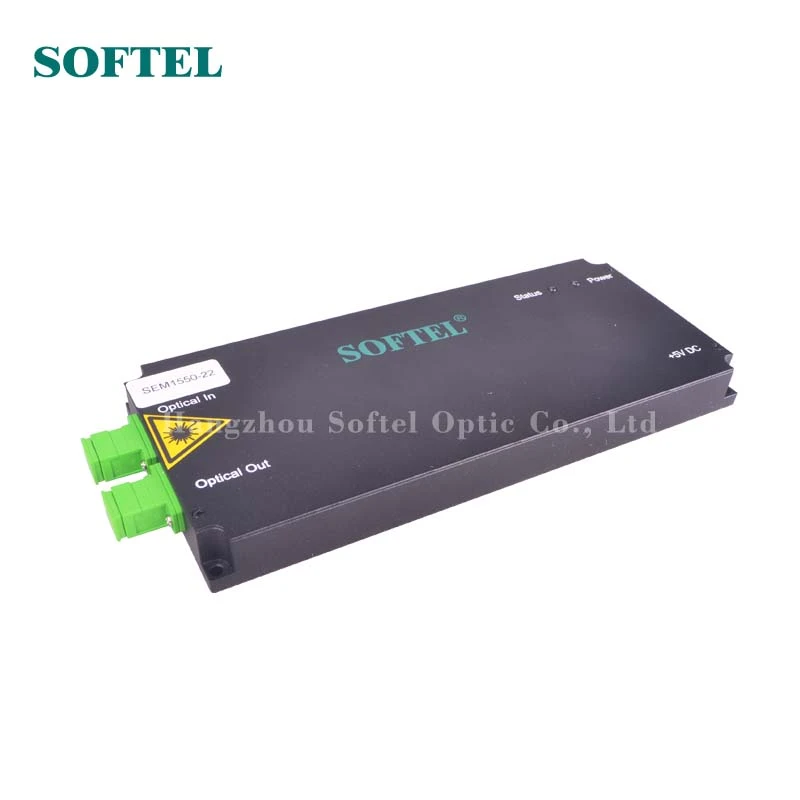

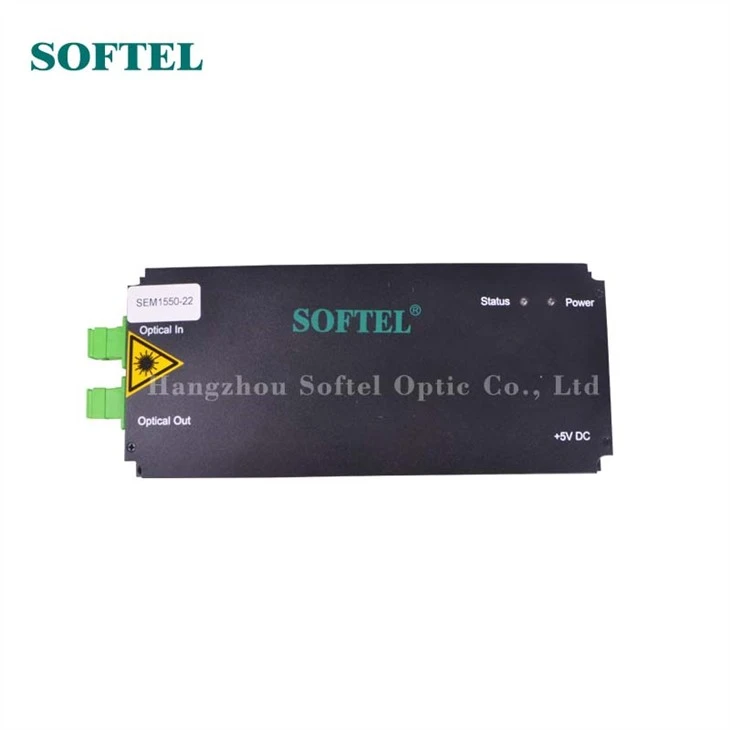

SEM1550 sorozatú EDFA modul

Funkciók:

1.EDFA modul elfogadja JDSU vagy Oclaro szivattyú lézer.

2.Elfogadja OFS rost.

3.SMT gyártási folyamat a kis méret és az alacsony energiafogyasztás biztosítása érdekében, de nagy stabilitást

4.Mikromonitor PCB

5.Output állítható(-4~+0.5)

6.Max kimenetek 23dBm (egyszivattyús lézer).

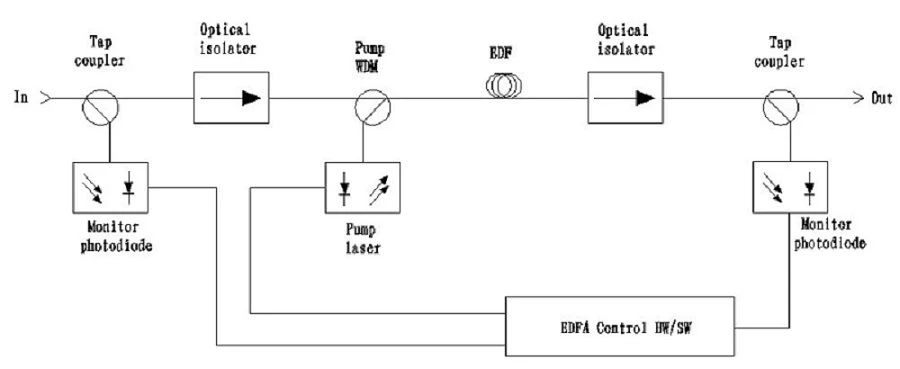

Diagram

Az EDFA modul paraméterei

Elemek	Paraméterek
Modell	1550-14~23
Kimenet (dBm)	14~23
Bemenet (dBm)	-10~10
Hullámhossz (nm)	1530~1560
Állítható kimeneti tartomány (dBm)	UP0.5, lefelé -4.0
Kimeneti stabilitás (dB)	≤0,2
Polarizációs érzékenység (dB)	<>
Polarizációs diszperzió (PS)	<>
Optikai visszatérési veszteség (dB)	≥45
Rostkonner	FC/APC、SC/APC
Zajdiagram (dB)	<5(0dbm>
Energiafogyasztás (W)	12W
Tápegység (V)	+5V( Külső 95-250V)
Üzemi hőmérséklet (°C)	-20~+60
Súly (kg)	0.25

Hozzárendelés rögzítése

GOMBOSTŰ #	Név	Leírás	Jegyzet
1	+5V	+5V tápegység
2	+5V	+5V tápegység
3	+5V	+5V tápegység
4	+5V	+5V tápegység
5	Tartalék	Nincs kapcsolat
6	Tartalék	Nincs kapcsolat
7	Tcase_alarm	Riasztás=High@case hőmérséklet meghaladja a felső határértéket; Hozam
8	Lop_alarm	A kimeneti teljesítmény riasztásának elvesztése, Riasztás =High@output teljesítmény az alsó határérték alatt; Hozam
9	L_pump_alarm	Riasztás=High@either szivattyúáram meghaladja a felső határát; Hozam
10	T_pump_alarm	Riasztás=High@either szivattyú hőmérséklete meghaladja a felső határértéket; Hozam
11	Átszed	Reset=Alacsony; Normál=Magas
12	+5V	+5V ower ellátás
13	GND	Föld
14	GND	Föld
15	GND	Föld
16	GND	Föld
17	GND	Föld
18	RS232-TX	9600 baud sebesség; Hozam
19	LOS_alarm	A bemeneti jel riasztásának elvesztése, Riasztás =High@input teljesítmény a beállítás alsó határa alatt; Hozam
20	Tartalék	Nincs kapcsolat
21	EN_DIS	EN =High@all szivattyúk be vannak kapcsolva; EN =Low@all szivattyúk ki vannak kapcsolva; Bemenet
22	RX232-RX	9600 baud sebesség; Bemenet
23	Tartalék	Nincs kapcsolat
24	+5V	+5V ower ellátás
25	GND	Föld
26	GND	Föld
