16 az 1-ben IP az ISDB-T modulátorhoz

Az SFT3306I 8in1/16in1 ISDB-T modulátor a Softel által kifejlesztett legújabb generációs Mux-moduláló eszköz.

A szálláslekérdezés elküldése

A termék bemutatása

16 az 1-ben IP az ISDB-T modulátorhoz

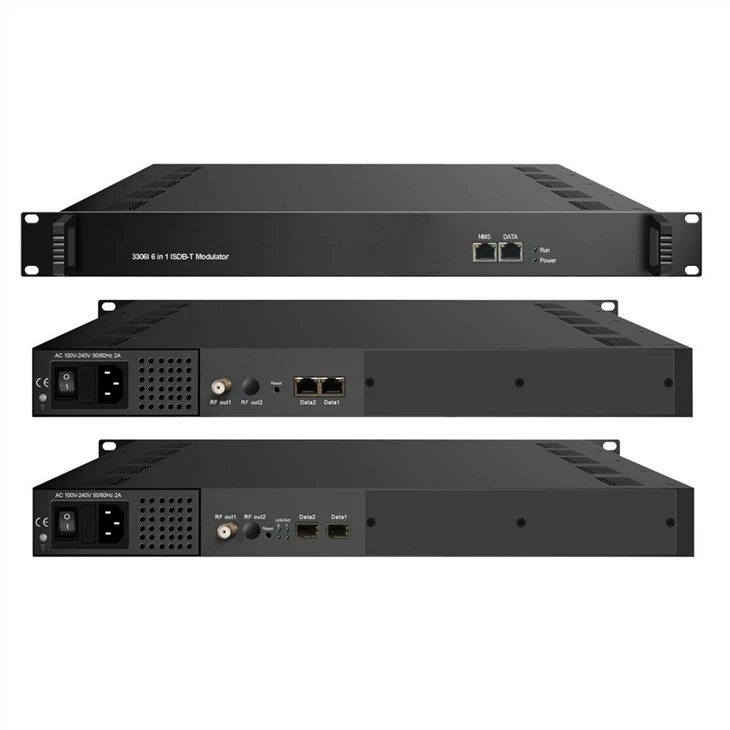

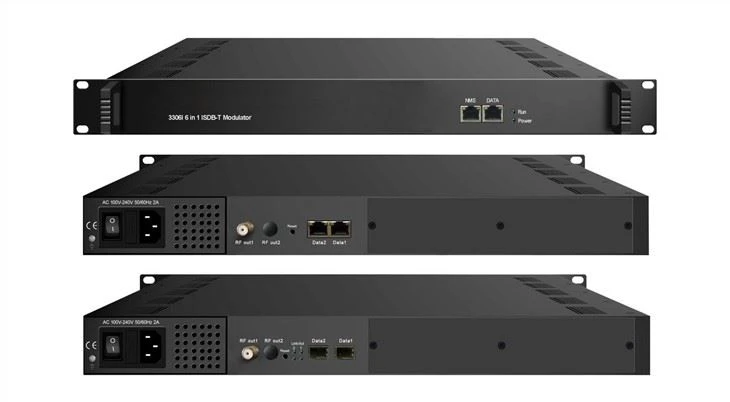

Az SFT3306I 8in1/16in1 ISDB-T modulátor a Softel által kifejlesztett legújabb generációs Mux-moduláló eszköz. 8 (vagy 16) multiplexelő csatornával és ISDB-T moduláló csatornával rendelkezik, és maximum 512 IP bemenetet támogat a 3 GE porton és 8 (vagy 16) ISDB-T nem szomszédos vivőt (50MHz ~ 960MHz) az RF kimeneti interfészen keresztül. A készüléket magas integrált szint, nagy teljesítmény és alacsony költség jellemzi. Ez nagyon jól alkalmazkodik az új generációs DTV műsorszórási rendszerhez.

16 az 1-ben IP JELLEMZŐI ISDB-T modulátorhoz

* 3 GE port (max. 512 IP bemenet):

Data1 és Data2 kétirányú portok, max 512 IP bemenet, 8/16 IP kimenet.

* Maximum 840 Mbps minden GE bemenethez

* Támogatja a pontos PCR beállítást

* Támogatja a CA szűrést, a PID újraleképezést és a PSI/SI szerkesztést

* Csatornánként akár 256 PIDS újraleképezést is támogat

* Támogatja a 8 IP-kimenetet Data1-en és Data2-t UDP/RTP/RTSP-n keresztül--I. verzió

* Támogatja a 16 IP-kimenetet Data1-en és Data2-n keresztül UDP/RTP/RTSP--II verzión keresztül

* 8 (vagy 16) nem szomszédos vivő kimenet, amely kompatibilis az ISDB-Tb-vel (ARIB STD-B31)

* Web-alapú hálózatkezelés támogatása

16 az 1-ben IP specifikációja az ISDB-T modulátorhoz

Bemenet	Bemenet	Max 512 IP bemenet 3-on keresztül (előlapi adatport, Data 1 és Data 2) 100/1000M Ethernet port (SFP interfész opcionális). -Az I. verzióhoz Max 512 IP bemenet 3-on keresztül (előlapi adatport, Data 1 és Data 2) 100/1000M Ethernet port (SFP interfész opcionális). –A II. verzióhoz
	Szállítási protokoll	TS UDP/RTP-n keresztül, unicast és multicast, IGMP V2/V3
	Átviteli arány	Maximum 840 Mbps minden GE bemenethez
Mux	Bemeneti csatorna	512 IP adatfolyam
	Kimeneti csatorna	8 (vagy 16)
	Max PID	256 csatornánként
	Funkciók	PID újraleképezés (automatikus/kézi opcionális)
		PCR pontos beállítás
		PSI/SI tábla automatikusan generálódik
Moduláció Paraméterek	Alapértelmezett	ARIB STD-B31
	Sávszélesség	6M
	csillagkép	QPSK, 16QAM, 64QAM
	Őrségi intervallum	1/32, 1/16, 1/8, 1/4
	Átviteli mód	2K, 4K, 8K
	Kódsebesség	1/2, 2/3, 3/4, 5/6, 7/8
	MER	Nagyobb vagy egyenlő, mint 40 dB
	RF frekvencia	50 ~ 960 MHz, 1 kHz lépés
	RF kimeneti szint	{{0}}dBm~ plusz 10 dBm (87~117dbµV), 0,1 dB léptetés
	Kimeneti csatorna	8 nem szomszédos vivő kimenet - I. verzió 16 nem szomszédos vivő kimenet - II
RF kimenet	Felület	1 db F típusú port, 75Ω impedancia
	ACLR	-50 dBc
TS kimenet	8 (vagy 16) IP kimenet UDP/RTP/RTSP, unicast/multicast, 2 (Data1& Data2) 100/1000M Ethernet port
Rendszer	Hálózatkezelő szoftver (NMS) támogatása
Tábornok	Lemondás	480 mm × 327 mm × 44,5 mm (SzxHxM)
	Súly	5,5 kg
	Hőfok	0~45 fok (működés), -20~80 fok (tárolás)
	Tápegység	AC 100V±10 százalék, 50/60Hz vagy AC 220V±10 százalék, 50/60Hz
	Fogyasztás	15.4W

Rendeljen 16 az 1-ben IP-t az ISDB-T modulátorhoz

	I. verzió	Verzió II
512 IP bemenet 8 csatornás ISDB-T vivő kimenethez, 8 IP kimenet	x
512 IP bemenet a 16 csatornás ISDB-T vivőkhöz, 16 IP kimenet		x

16 az 1-ben IP beszerzési ellenőrzése az ISDB-T modulátorhoz

Amikor a felhasználó kinyitja a készülék csomagját, ellenőriznie kell az elemeket a csomagolási lista szerint. Általában a következő elemeket kell tartalmaznia:

* SFT3306I 6 az 1-ben ISDB-T modulátor

* Felhasználói Útmutató

* Tápkábel

Ha valamelyik elem hiányzik vagy nem egyezik a fenti listával, forduljon a helyi kereskedőhöz.

Telepítés A 16 az 1-ben IP előkészítése ISDB-T modulátorhoz

Amikor a felhasználók telepítik az eszközt, kérjük, kövesse az alábbi lépéseket. A telepítés részleteit a fejezet további részében ismertetjük. A felhasználók a telepítés során a hátsó panel diagramjára is hivatkozhatnak.

A telepítés fő lépései a következők:

* Szállítás közbeni esetleges hiányzó vagy sérülés ellenőrzése

* A megfelelő környezet előkészítése a telepítéshez

* Az NDS3306I 6 az 1-ben ISDB-T modulátor telepítése

* Jelkábelek csatlakoztatása

* Kommunikációs port csatlakoztatása (ha szükséges)

Földelési követelmény: 16 az 1-ben IP az ISDB-T modulátorhoz

* Minden funkciómodul jó földelése az eszközök megbízhatóságának és stabilitásának alapja. Ezenkívül ezek a legfontosabb garanciák a villámvédelemre és az interferencia visszautasítására. Ezért a rendszernek követnie kell ezt a szabályt.

* A koaxiális kábelek külső vezetőjének és szigetelőrétegének megfelelő elektromos vezetőképességet kell biztosítania a készülék fém házával.

* A nagyfrekvenciás impedancia csökkentése érdekében a földelő vezetéknek rézvezetőt kell használnia, és a földelő vezetéknek a lehető legvastagabbnak és rövidebbnek kell lennie.

* A felhasználóknak meg kell győződniük arról, hogy a földelő vezeték 2 vége jól vezeti az elektromosságot, és rozsdamentes.

* Tilos bármilyen más eszköz használata a földelő áramkör részeként

* A földelővezeték és a készülék kerete közötti vezetési terület nem lehet kevesebb, mint 25 mm2.

16 az 1-ben IP környezeti követelménye az ISDB-T modulátorhoz

Tétel	Követelmény
Gépcsarnok tér	Ha a felhasználó egy gépcsarnokban gépkeret-tömböt telepít, a gépkeretek két sora közötti távolságnak 1,2-1,5 m-nek kell lennie, és a faltól való távolságnak legalább 0,8 m-nek kell lennie.
Gépcsarnok emelete	Elektromos szigetelés, pormentes Köszörült antisztatikus anyag térfogati ellenállása: 1X10⁷~1X10¹⁰^W, Földelőáram-korlátozó ellenállás: 1M (a padlócsapágynak nagyobbnak kell lennie, mint 450 kg/㎡)
Környezeti hőmérséklet	5~40fokozat(fenntartható ), 0~45fokozat(rövid idő) klíma beszerelése javasolt
Relatív páratartalom	20 százalék ~80 százalék fenntartható 10 százalék ~90 százalék rövid idő
Nyomás	86~105 KPa
Ajtó és Ablak	Gumiszalag beépítése ajtórések tömítésére és kétszintes ablaküvegek beszerelése
Fal	Le lehet fedni tapétával, vagy fényerősebb festékkel.
Tűzvédelem	Tűzjelző rendszer és tűzoltó készülék
Erő	A készülék tápellátását igénylő, a légkondicionálás és a világítás teljesítménye független egymástól. Az eszköz tápellátásához 220 V ±10 százalék 50/60 Hz vagy 110 V ±10 százalék 50/60 Hz váltakozó áramra van szükség. Kérjük, alaposan ellenőrizze, mielőtt elindulna.
