Digitális fejállomás kábel TV Qam modulátor

Digital Headend Cable TV Qam Modulator
Digital Headend Cable TV Qam Modulator
Digital Headend Cable TV Qam Modulator

Digitális fejállomás kábel TV Qam modulátor

Ennek 16 multiplexáló csatornája, 16 rejtjelező csatornája és 16 QAM (DVB-C) moduláló csatornája van, és maximálisan 1024 IP bemenetet támogat a GE porton keresztül és 16 nem szomszédos hordozót az RF kimeneti interfészen keresztül.

A szálláslekérdezés elküldése

A termék bemutatása

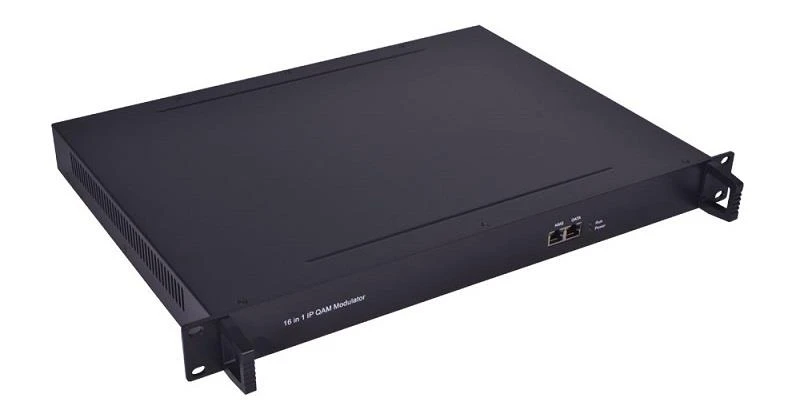

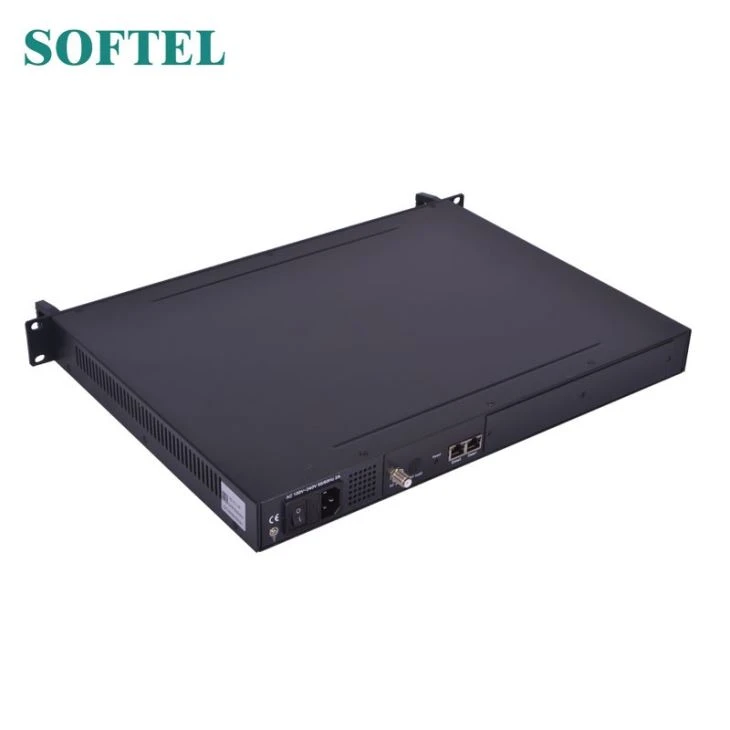

Az SFT3316 IP Mux-Scrambling modulátor egy Mux-scrambling-moduláló all-in-one eszköz. Ez a digitális fejállomású kábel TV Qam modulátor 16 multiplexáló csatornát, 16 kódoló csatornát és 16 QAM (DVB-C) moduláló csatornát tartalmaz, és maximálisan 1024 IP bemenetet támogat a GE porton keresztül és 16 nem szomszédos hordozót az RF kimeneti interfészen keresztül.

Jellegzetes

1.2 GE bemenet, SFP interfész

2.A legfeljebb 1024 csatorna TS támogatása UDP / RTP, unicast és multicast programokon keresztül, IGMP v2 \ v3

3.Max 840Mbps minden GE bemenetre

4.A web-alapú hálózatkezelés támogatása

5.Támogatja az RS (204,188) kódolást

6.Támogatja a csatornánkénti 180 PIDS-re történő újbóli készítést

8.A DVB általános titkosítórendszer (ETR289) támogatása, az ETSI 101 197 szimulkrüpti szabványai és

ETSI 103 197

9.Támogatja a 16 multiplexelt vagy kódolt TS-t az UDP / RTP / RTSP kimeneten keresztül

10.16 nem szomszédos QAM hordozó kimenet, megfelelő a DVB-C (EN 300 429) és az ITU-T J.83 A / B

paraméterek

Bemenet	Bemenet	512 × 2 IP bemenet, 2 100 / 1000M Ethernet port (SFP)
	Szállítási jegyzőkönyv	TS UDP / RTP felett, unicast és multicast, IGMP V2 / V3
	Átviteli arány	Max. 840Mbps minden GE bemenetre
mux	Bemeneti csatorna	1024
	Kimeneti csatorna	16
	Max. PID	180 csatornánként
	Funkciók	PID újrafeldolgozás (automatikus / manuálisan választható)
		A PCR pontos beállítása
		A PSI / SI táblázat automatikusan generálódik
Keverés paraméterek	Max simulscrypt CA	4
	Összecsapás Standard	ETR289, ETSI 101 197, ETSI 103 197
	Kapcsolat	Helyi / távoli kapcsolat
Moduláció paraméterek	QAM Channel	16 nem szomszédos hordozó
	Modulációs szabvány	EN300 429 / ITU-T, J.83A / B
	Szimbólum sebesség	5,0 ~ 7,0Msps, 1seb lépés
	csillagkép	16, 32, 64, 128, 256QAM
	FEC	RS (204, 188)
RF kimenet	Felület	1 F típusú kimeneti port 16 vivőhöz, 75Ω impedancia
	RF tartomány	50 ~ 960MHz, 1kHz lépésről lépésre
	Kimeneti szint	-20dBm ~ + 10dBm (87 ~ 117dbµV), 0,1dB lépés
	MER	≥ 40dB
	ACLR	-60 dBc
TS kimenet	16 IP-kimenet UDP / RTP / RTSP-n keresztül, unicast / multicast, 2 100 / 1000M Ethernet port
Rendszer	Hálózatkezelő szoftver (NMS) támogatása
Tábornok	Lemondás	482mm-es × 410mm × 44mm
	súly	3kg
	Hőfok	0 ~ 45ºC (munka), -20 ~ 80ºC (tárolás)
	Tápegység	AC 100V-220V ± 10%, 50 / 60Hz, AC 220 ± 10%, 50 / 60Hz
	Fogyasztás	15.4W
