Kültéri RF erősítő

A kültéri hangolható kétirányú RF erősítő egy rádiófrekvenciás jelerősítő eszköz, amelyet kültéri környezetre terveztek. Nemcsak a vett jelerősséget javítja, hanem feldolgozza az upstream és a downstream jeleket is, és az erősítést a különböző alkalmazási forgatókönyvekhez és igényekhez igazítja.

A szálláslekérdezés elküldése

A termék bemutatása

Alkalmas kétirányú átvitelre (lefoglalható) és jelkiegyenlítésre több osztályú fővonali átvitelnél vagy nagy igényű elosztó hálózatnál. Használjon PHILIPS, NEC importált teljesítmény-duplázó modulokat. Az audio előerősítő alacsony zajszintű mikrohullámú csöves push-pull erősítő, amely elegendő erősítést biztosít. 1 bemenete és 2 kimenete van, és mindegyik csatlakozás túláramvédelemmel rendelkezik. A kimeneti ág vagy disztributivitás ezt követően változtatható. Dupla hangszínszabályzót használnak, így a többosztályú sebességváltó síkságának beállítása egyszerű és kényelmes. A csillapító és az equalizer beépíthető, így az ügyfelek választhatnak rögzített vagy állítható stílust. A nagy megbízhatóságú kapcsolóteljesítmény (vagy lineáris teljesítmény) és a szigorú vízálló és mennydörgés elleni konstrukció biztosítja az állandó és tartós munkát.

A kültéri RF erősítő főbb jellemzői
1. Jelerősítés: a vett RF jel teljesítményének növelése és a jel minőségének javítása.
2. Zajelnyomás: csökkenti a jel zaját és javítja a jel-zaj arányt.
3. Kiterjesztett lefedettség: A vezeték nélküli kommunikációs rendszerek lefedettségének kiterjesztése a jelerősség növelésével.
4. Állítható erősítés: A felhasználók a legjobb teljesítmény elérése érdekében beállíthatják az erősítő erősítését tényleges szükségleteiknek megfelelően.
5. Kétirányú átvitel: Támogatja az uplink és downlink jelek erősítését, és alkalmas kétirányú kommunikációs rendszerekhez.

Műszaki adatok

Tétel	Egység	Műszaki Paraméterek
Előre átvitel
Frekvencia tartomány	MHz	47/54/85~862	47/54/85~750	47/54/85~550
Névleges nyereség	dB	30-nál nagyobb vagy egyenlő	30-nál nagyobb vagy egyenlő	30-nál nagyobb vagy egyenlő
Laposság a sávban	dB	±0.75
Névleges bemeneti szint	dBμV	72
Névleges kimeneti szint	dBμV	102	102	102
Erősítés állítható tartomány	dB	Állítható: 0~15 dB, Fix: 3,6,9, 12, 15
Állítható dőlésszög	dB	Állítható: 0~24 dB, Fix: 6,9, 12, 15, 18
Zaj ábra	dB	12-nél kisebb vagy egyenlő
CTB	dB	60
KSH	dB	60
Visszatérési veszteség	dB	14-nél nagyobb vagy egyenlő
Hátrameneti sebességváltó
Frekvencia tartomány	MHz	5 ~ 30/42/65 (vagy a felhasználó határozza meg)
Laposság a sávban	dB	±0.75
Visszatérési veszteség	dB	14-nél nagyobb vagy egyenlő
Névleges nyereség	dB	0 vagy 20 kiválasztva
MAX kimeneti szint	dBμV	110-nél nagyobb vagy egyenlő
Erősítés állítható tartomány	dB	0~15
Állítható dőlésszög	dB	0~10
Általános válasz
Tápfeszültség (50 Hz)	V	A: ~(130-265) V, B:~(30-80)V ,C:~(90-130)V
Thunder Stroke	KV	5 (10/700μS)
Dimenzió	mm	270×215×118

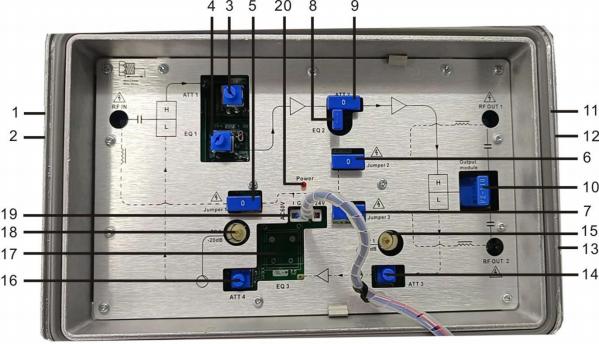

Szerkezet Diagram

product-599-344

Áramforrás feszültség: ~220V(A), ~60V(B) ~110V(C)

1. RF bemenet	2. -20dB bemeneti RF tesztport	3. Előre ATT1
4. Előre EQ1	5. Tápegység Pass beépülő modul 1	6. Power Supply Pass beépülő modul 2
7. Power Supply Pass beépülő modul 3	8. EQ2 (-6dB)	9. Továbbítási ATT beépülő modul 2
10. Kimeneti csap vagy elosztó (opcionális)	11. RF kimenet 1	12.{1}}dB kimeneti RF tesztport
13. 2. RF kimenet	14. Fordított ATT1	15. Fordított RF tesztport 1
16. Fordított ATT2	17. Fordított EQ	18. Fordított RF tesztport 2
19. Alaplapi tápegység bemenet	20. Tápegység LED
