FTTB optikai vevő

Kis héjú, kompakt és ésszerű belső áramkörszerkezet és kiváló teljesítménymutatókkal. Ez az első választás a lakóövezet és az otthoni száloptikai hálózat számára.

A szálláslekérdezés elküldése

A termék bemutatása

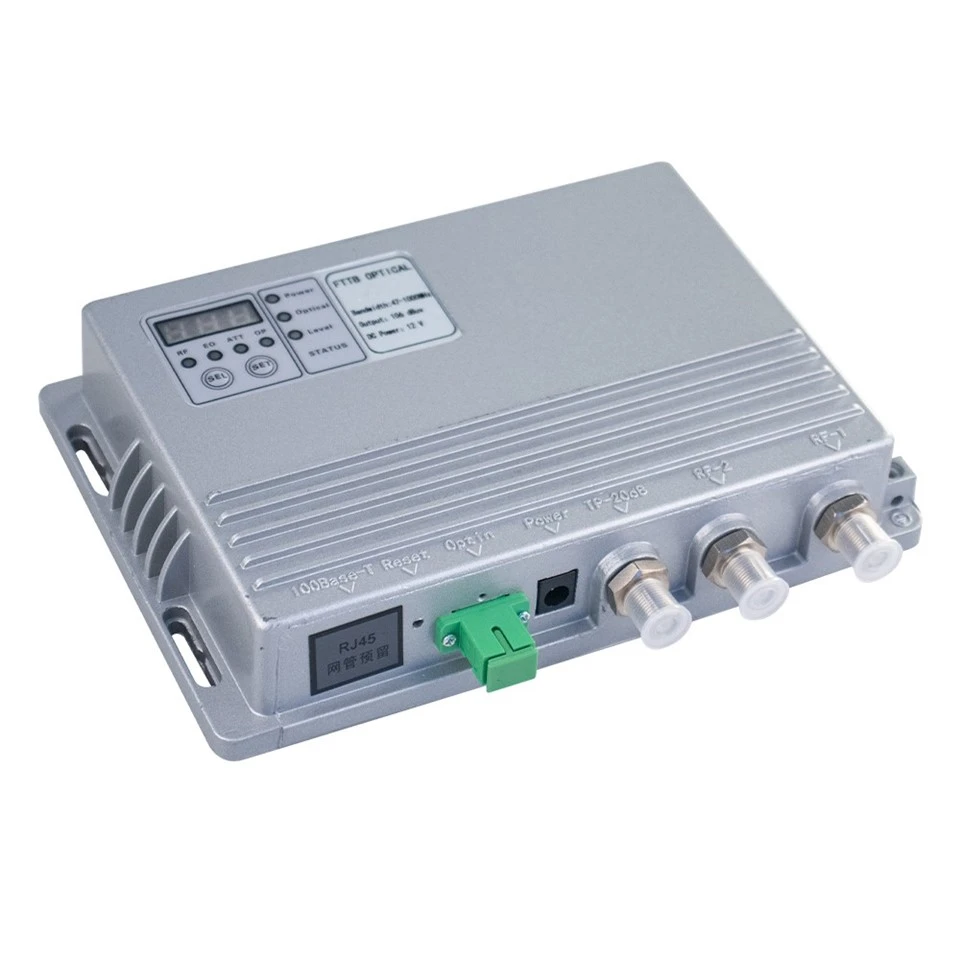

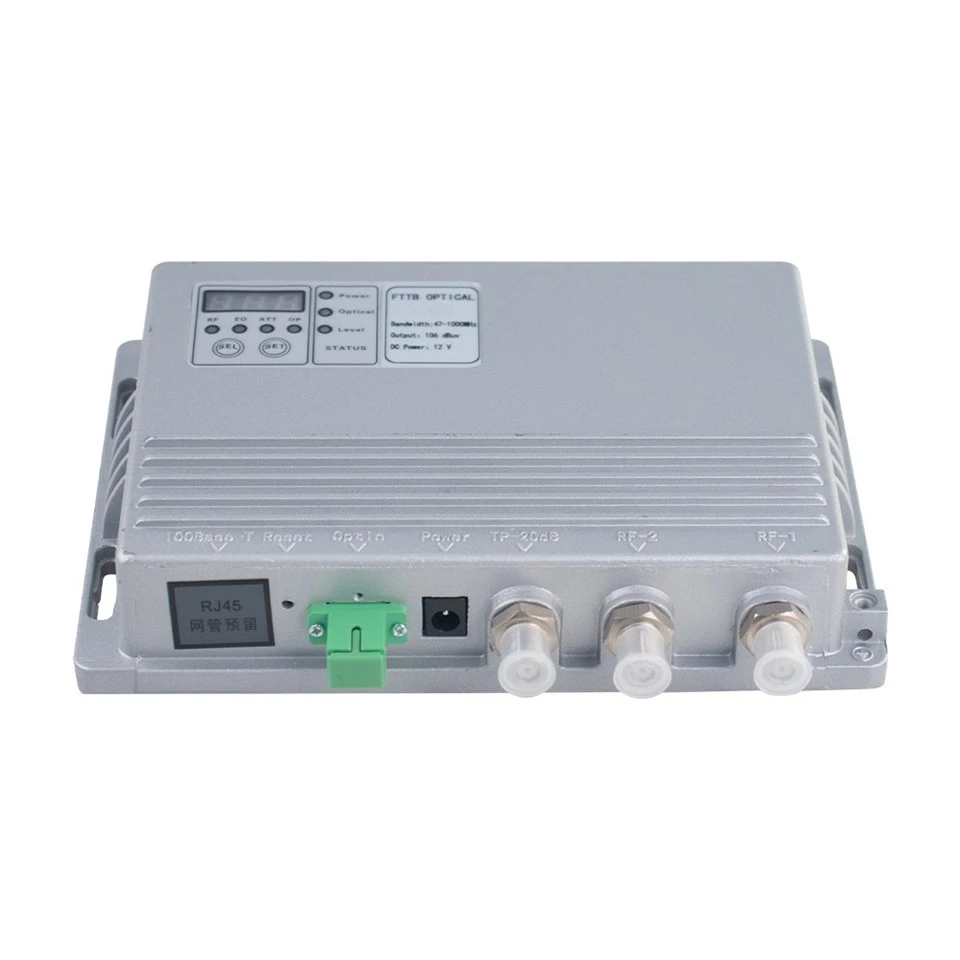

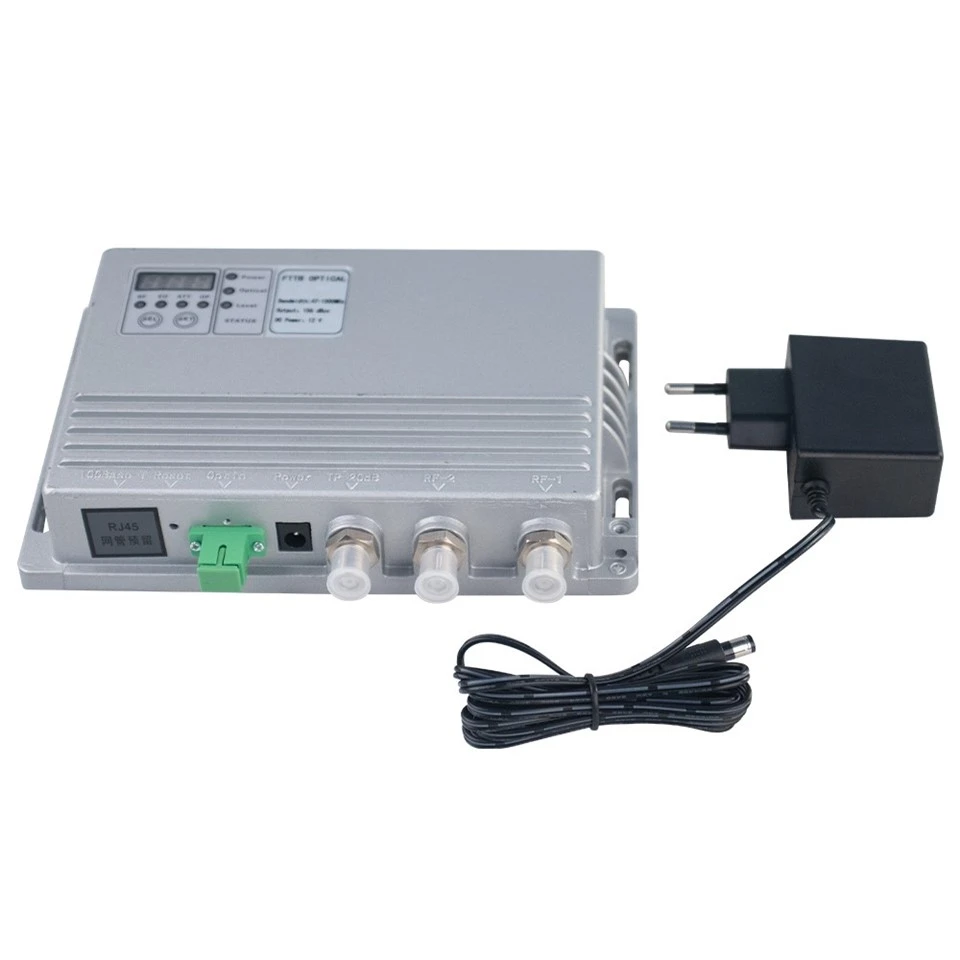

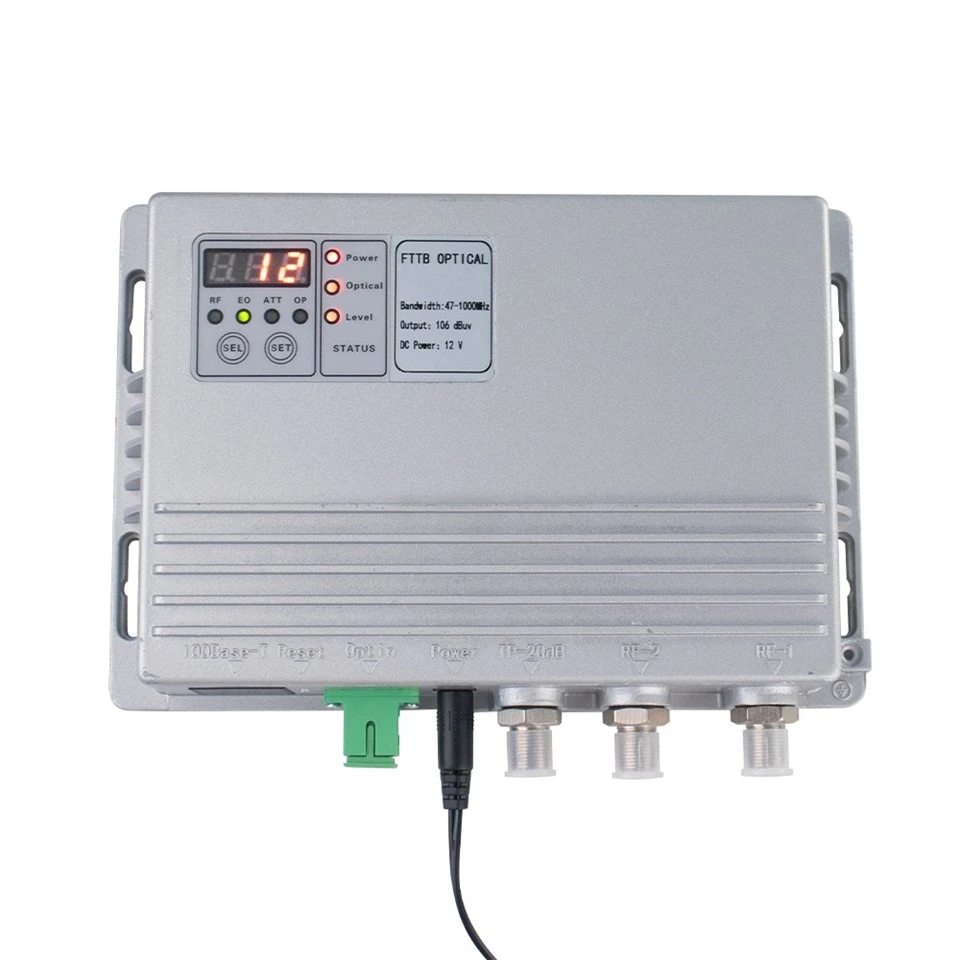

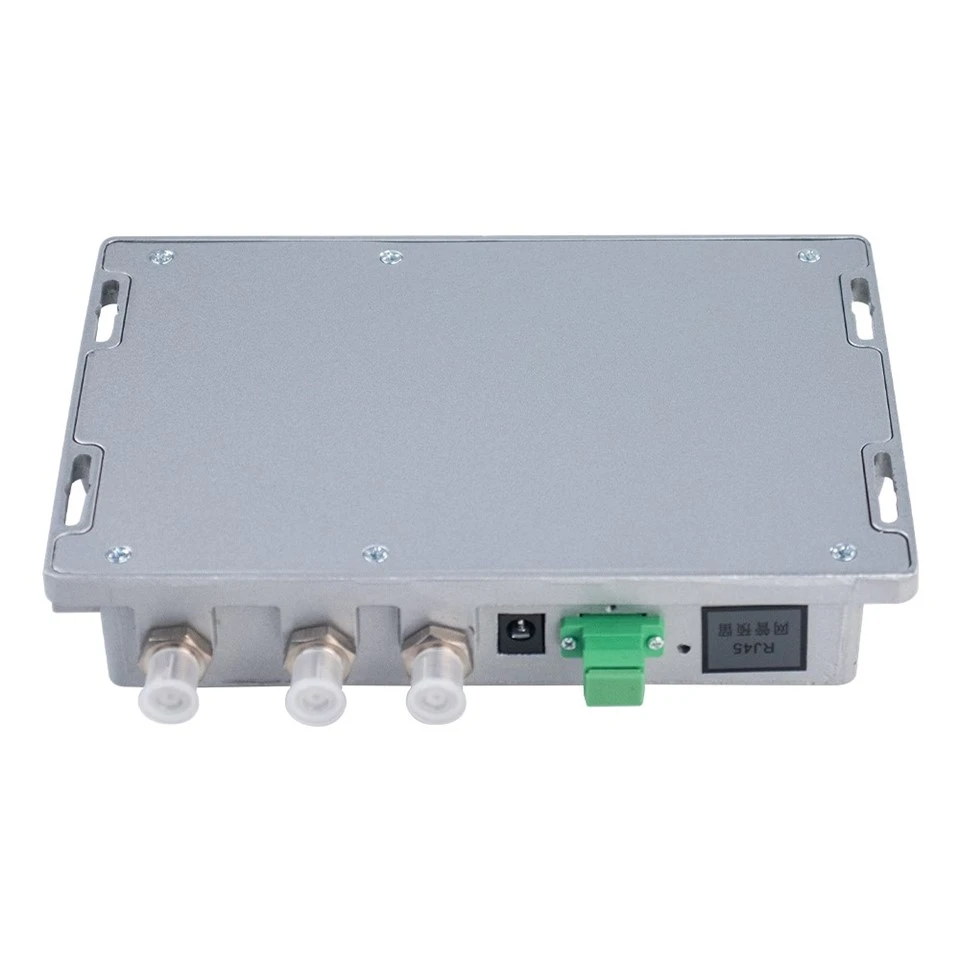

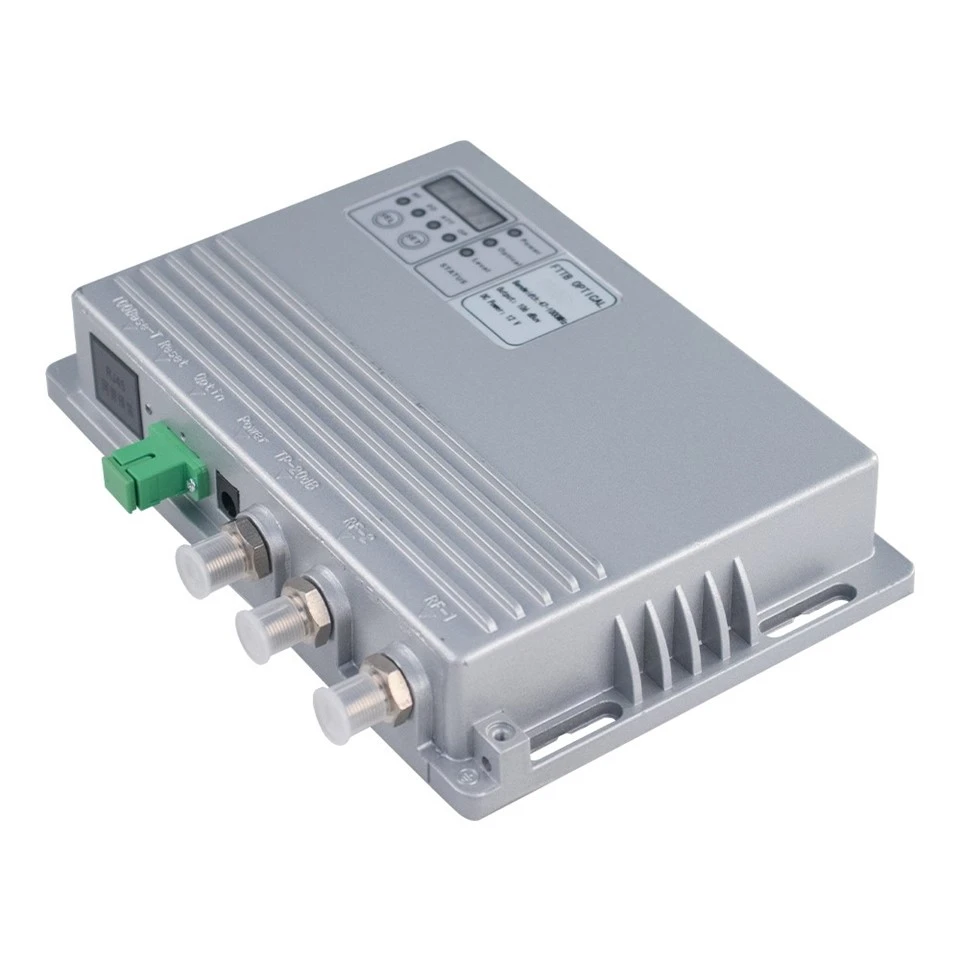

SRB-200 optical receiver

Termékleírás:

Az SRB sorozatú optikai vevő egy gyakorlati beltéri típusú optikai vevő, amelynek célja a hálózati szálak felújítási projektje. Ennek a terméknek 1-2 RF kimeneti portja van. És állítsa be az optikai AGC funkciót, amikor a +2 dbm ~ -6 dBM, amikor a kimenetet fogadja, a fenti 106db µV -on tartható (kettős); Héja öntött alumínium héj segítségével.

Funkcionális jellemzők:

45MHz - 1000MHz -es platform szélessávú és 1310, 1550 kettős ablak -tervezési platform;

Tökéletes túlfeszültség-szuppressziós áramkör, nagy áteresztőképességű szűrővel, erős ellenállással a villámcsapásokkal és a túlfeszültség-ütés megelőzésével;

Alacsony energiafogyasztási kialakítás, a teljes energiafogyasztás kevesebb, mint 15W; és rendelkezik egy digitális kijelzővel és online működési funkcióval.

A II. Típusú transzponderek használhatók.

Az FTTB optikai vevő specifikációi

Sorozatszám	Tétel	Műszaki paraméterek	Megjegyzés
1	Kapott hullámhosszot	1290-1600 nm
2	Bemeneti optikai reflexiós veszteség	>45dB
3	Aktuális reakcióképesség	0. 85a/w (1310nm reprezentatív érték)
4	A kapott optikai teljesítmény tartománya	+3 DBM --9 DBM
5	kimeneti szint	106db μV ± 1dB	+2 DBM - -6 DBM fogadás
6	Rost típus	egy üzemmód (9/125nm)
7	Száloptikai csatlakozótípus	FC/APC vagy SC/APC
8	Ekvivalens zajbemeneti áram	Kevesebb vagy egyenlő 8pa√hz	Sj/t 10663-1995 No.4.21
9	Frekvencia sávszélesség	87-1002 MHz
10	RF sávon belüli laposság	± ± 1dB
11	RF reflexiós veszteség	Nagyobb vagy egyenlő, mint 16dB (45-1000 MHz)
12	Rendszerkapcsolat -mutatók	C/N nagyobb, mint 46dB	jegyzet
		C/CTB nagyobb vagy azzal egyenlő, mint 62dB
		C/CSO nagyobb vagy egyenlő 62dB -nél
13	Tesztport szintje	-20 db	A fő kimenethez viszonyítva
14	Nyereség beállítási tartományai	0 ~ 20dB (1 dB előrehaladás)	(termékek) hagyja el a 0 db gyárat
15	Dőlési beállítások tartománya	0 ~ 14dB (1 dB előrehaladás)	(termékek) hagyja el a 0 db gyárat
16	RF kimeneti csatlakozás	F-csatlakozó
17	Tápegység feszültsége az AC -hez	Dc +12 a/1a
18	maximális teljesítmény -eloszlás	Kevesebb vagy egyenlő 10W -nál
MEGJEGYZÉS: A megadott linkveszteség feltételei mellett konfiguráljon 59 PAL-D analóg TV-csatorna jeleket az 550MHz frekvenciatartományon belül, és továbbítsa a digitális modulációs jeleket az 550 MHz-en belül 862 MHz frekvenciatartományra. A digitális modulációs jel szintje (egy 8 MHz -es sávszélességen belül) 10dB alacsonyabb, mint az analóg jel hordozó szintje. Ha az optikai vevő bemeneti optikai teljesítménye -6 dBM, mérje meg a C/CTB, C/CSO és C/N. A nominális RF kimeneti szint a 862 MHz frekvenciaponton van, a tényleges kimenet 10dB alacsonyabb.
