Mi az a száloptikai csatlakozó?
A száloptikai csatlakozók olyan eszközök, amelyek leszerelhető kapcsolatot hoznak létre az optikai szálak és az optikai szálak között. Az optikai szálas csatlakozó alapvető követelménye az optikai szál két végfelületének pontos összekapcsolása, hogy az átviteli rost optikai energiatermelése a fogadószálhoz maximálisan csatlakozhasson, és a rendszerre gyakorolt hatást az optikai kapcsolat beavatkozása miatt minimalizáljuk. Az optikai szálas csatlakozók kulcsfontosságú elemek az optikai szálkommunikációs rendszerekben, amelyeket széles körben használnak a telekommunikációban, az adatközpontokban, a rádióban és a televízióban, valamint más területeken.
Egy száloptikai csatlakozó fő alkotóeleme
1.
Általában kerámia vagy fémből készül, és a rostot a helyén tartja, és biztosítja, hogy a rostmag igazodjon.
A végfelület alakja lehet sík (PC), ív (UPC) vagy sípcsont (APC).
2. Csatlakozóház
Védi a ferrulákat és a rostokat, amelyek általában fémből vagy műanyagból készülnek.
A házformák és minták a csatlakozó típusától függően változnak (pl. SC, FC, LC).
3. csat vagy menetes mechanizmus
A csatlakozó rögzítésére és a stabil csatlakozás biztosítására szolgál. Például az SC Snaps -t használ, az FC szálakat használ.
4.
Védi a szál és a csatlakozó közötti csatlakozási pontot, hogy megakadályozzák a rost hajlítását vagy károsodását.
Típusú száloptikai csatlakozó típusai

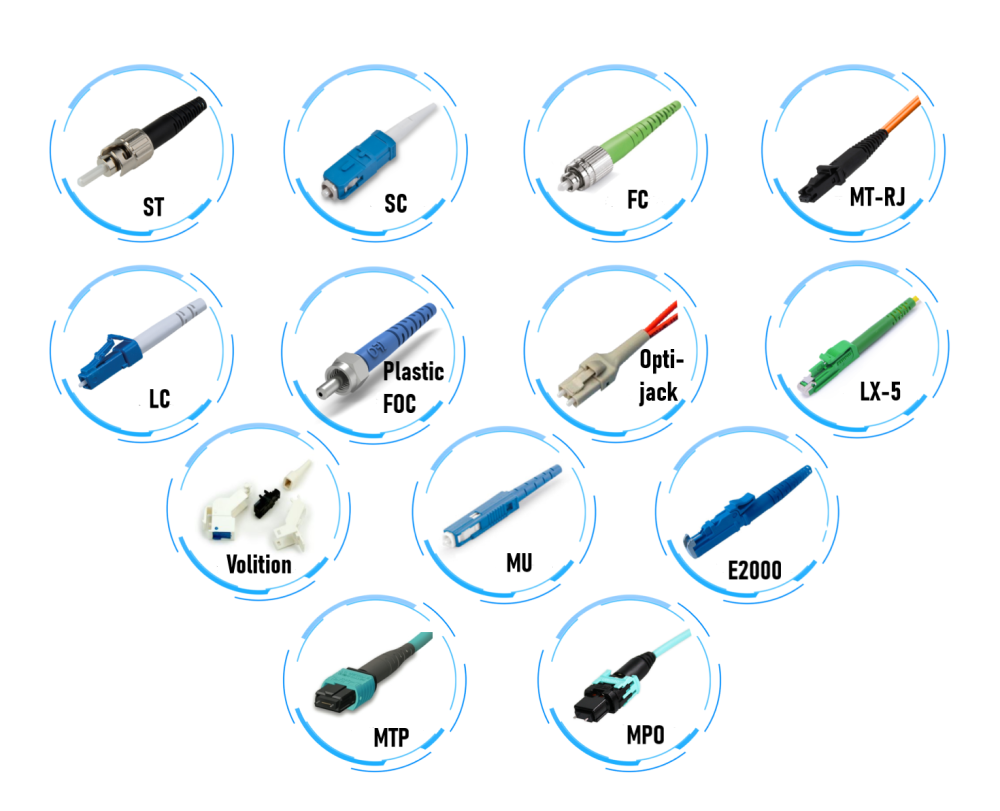

Általános optikai szálas csatlakozók: FC, SC, ST, LC, MPO, MTRJ, MU, SMA, E2000, DIN, D4, stb.
És az optikai kommunikációban általánosan használt csatlakozók fő típusai az FC, SC, ST, LC és MPO.
| Csatlakozótípus | Szín | Megjelenés | Interfész alak | Rögzítés | Jellemzők | Alkalmazás |
|---|---|---|---|---|---|---|
| SC (előfizetői csatlakozó) | Kék (PC/UPC) vagy zöld (APC) | Négyzet | Négyzet | Bepattanó rögzítés | Nagy méretű és könnyen csatlakoztatható és kihúzható | DataCom, Telecom Networks, Fiber-to-the-Home (FTTH) |
| FC (hüvely csatlakozó) | Ezüst vagy fekete | Gömbölyűség | Gömbölyűség | Szálforgás | Nagy stabilitás és jó szeizmikus teljesítmény | Egyirányú optikai szál, tesztberendezés, nagy pontosságú eszközök |
| LC (Lucent csatlakozó) | Kék (PC/UPC) vagy zöld (APC) | Kis tér | Négyzet | Bepattanó rögzítés | Kompakt és alkalmas nagy sűrűségű kábelezésre | Adatközpontok, nagysebességű hálózati berendezések |
| ST (Stab & Twist) | Ezüst vagy fekete | Gömbölyűség | Gömbölyűség | Bajonett | Könnyen csatlakoztatható és kihúzható, de kissé kevésbé stabil, mint az FC | Helyi hálózat (LAN), száloptikai kábelezés |
| MPO (többszálas push-on) | Fekete vagy szürke | Téglalap | Téglalap | Bedugó és kihúzás | Nagy sűrűségű csatlakozás, pluggable design | Adatközpont, nagysebességű többcsatornás száloptikai sebességváltó |
| MTP (többszálas lezárás) | Fekete vagy szürke | Téglalap | Téglalap | Bedugó és kihúzás | Az MPO továbbfejlesztett verziója, jobb teljesítmény és erős leválaszthatóság | Nagysebességű adatközpont, többcsatornás száloptikai hálózat |
Amikor az FC/UPC, FC/APC, SC/UPC, LC/APC stb. Látja, akkor határozottan elgondolkodni fog, mit jelent az UPC és az APC?
Annak érdekében, hogy a két szál végfelülete jobb érintkezésben legyen, a száloptikai csatlakozók hüvelyes végfelületei általában különböző szerkezetekbe kerülnek. Különböző csiszolási módszerek határozzák meg az optikai szálak átviteli minőségét, amelyet elsősorban a visszatérés és a beillesztési veszteség tükröződik. A beillesztési veszteség a jelek elvesztésére utal a csatlakozókon vagy kábeleken keresztül. Általában véve a PC, UPC és APC csatlakozók tipikus beillesztési veszteségének kevesebbnek kell lenniük, mint a {0}}. 3DB. Az APC -csatlakozókhoz képest az UPC/PC -csatlakozók általában könnyebben elérhetők alacsony beillesztési veszteséget a kisebb légrés miatt. A beillesztési veszteséget a csatlakozó végfelületei közötti porrészecskék is okozhatják.

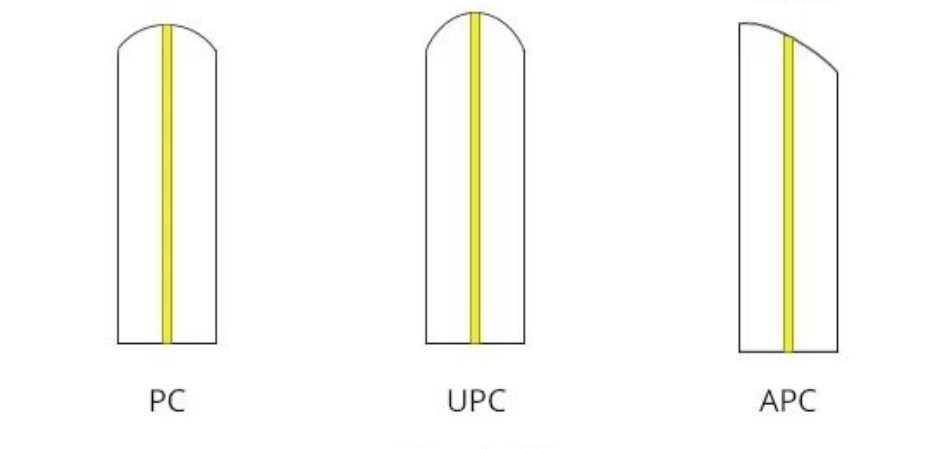

Három általános típusú szálas endface őrlés létezik: PC, UPC és APC. A PC/APC/UPC képviseli a kerámia hüvely első arcát. Az APC csatlakozók általában zöldek, az UPC/PC csatlakozók pedig kék.
PC (fizikai kapcsolat)egy mikrogömbös csiszolás és polírozás, a hüvely felületét enyhe gömb alakú felületre őrlik, és a rostmag a legmagasabb hajlítási ponton helyezkedik el, ami hatékonyan csökkentheti a szálas alkatrészek közötti légrést, és a két rost végfelülete eléri a fizikai érintkezést. Ez egy általános célú csatlakozó, és alkalmas az általános optikai szálkommunikációra.
UPC (ultra fizikai kapcsolattartó), egy szuperfizikai endface. Az UPC csatlakozó végfelülete nem teljesen lapos, és enyhe íve van a pontosabb párzáshoz. Az UPC a PC-n alapul, hogy optimalizálja a végpolírozást és a felületet, és a végfelület kupola alakúbbnak tűnik. A végfelület ívelt, a visszaverődés vesztesége alacsonyabb, mint a PC -ké, és a teljesítmény a PC és az APC között van. Elsősorban nagysebességű optikai szálhálózatokban és adatközpontokban használják.
APC (szögletes fizikai érintkezés)szögletes fizikai érintkezésnek nevezzük, és az optikai szál végfelületét általában 8 fokos kúpra őrzik, amelynek alacsonyabb a reflexió vesztesége és jobb teljesítménye. A 8 fokos szögű kúp szorosabbá teszi a rost végét, és tükrözi a fényt a ferde szögen keresztül a burkolathoz, ahelyett, hogy közvetlenül a fényforrásba térne vissza, jobb csatlakozási teljesítményt biztosítva. Elsősorban nagy teljesítményű optikai szálhálózatokhoz, CATV és távolsági átvitelhez használják.
