Optikai modulok alkalmazási forgatókönyvei
Az optikai modulok fotoelektronikai eszközök, amelyek fotoelektromos és elektrooptikai átalakítást végeznek. Az optikai modul adó vége az elektromos jelet optikai jellé, a vevő vége pedig az optikai jelet elektromos jellé alakítja át. Softel Az Optical Fiber bemutatja az optikai modulok alkalmazását a különböző iparágakban. Az optikai modulok fő alkalmazási területei a következők:
1) Adatközpont;
2) Mobil kommunikációs bázisállomás;
3) Passzív hullámhossz-osztási rendszer;
4) SAN/NAS tárolóhálózat;
5) 5G adathordozó hálózat.
1. AdatokClépj be.

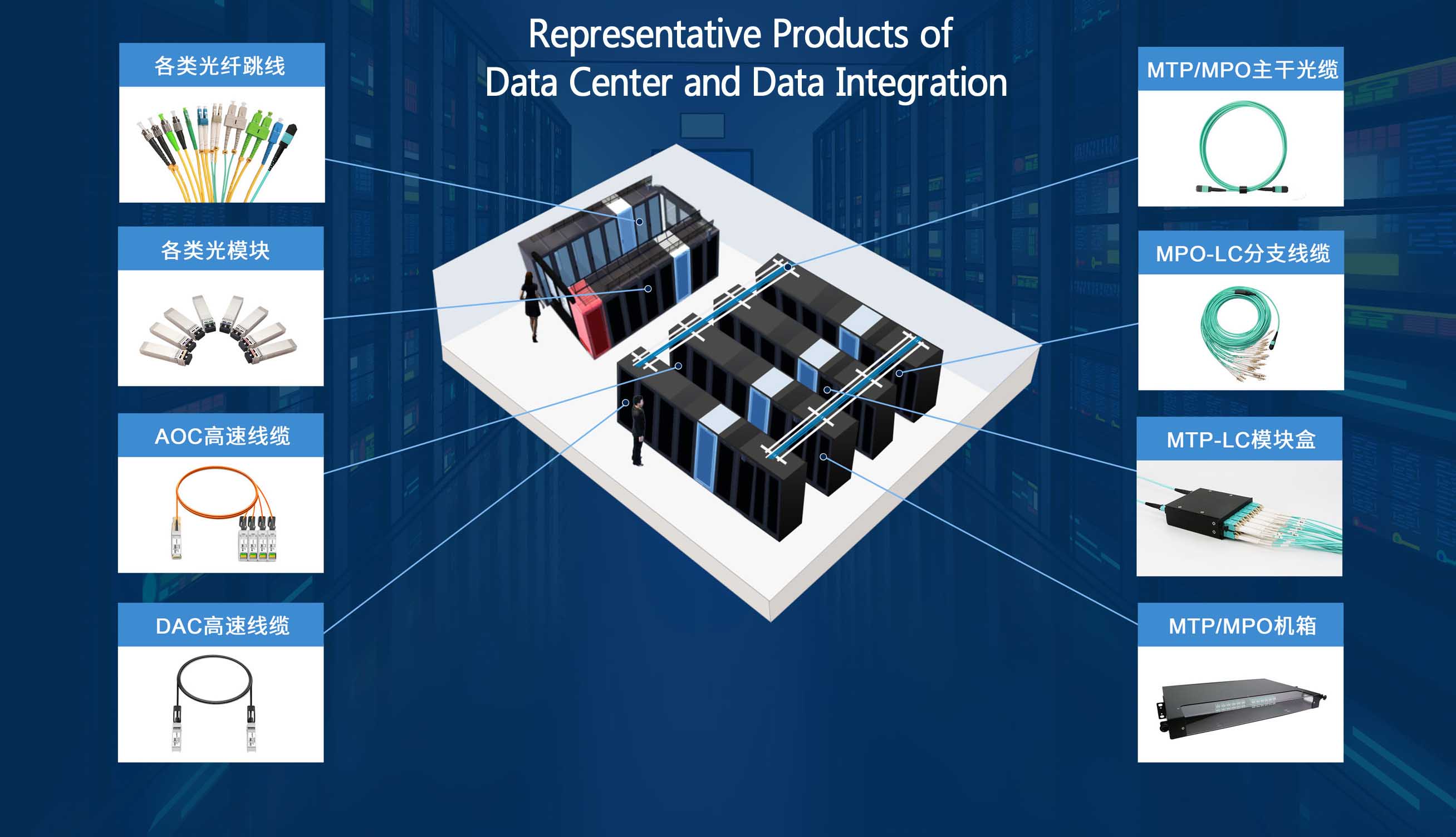

A jelenlegi adatközpont már nem csak egy vagy néhány számítógépterem, hanem adatközponti klaszterek csoportja. A különböző internetes szolgáltatások és alkalmazáspiacok normál működésének megvalósításához az adatközpontok összehangolt működése szükséges. Az adatközpontok közötti valós idejű tömeges információcsere igényt teremtett az adatközpont-összekötő hálózatok iránt, és az optikai szálas kommunikáció az összekapcsolás megvalósításának szükséges eszközévé vált.
Hangzhou Softel az optikai modul alkalmazásáról beszél
A hagyományos távközlési hozzáférési hálózat átviteli berendezéseitől eltérően az adatközponti összekapcsolás nagyobb sebességet, kisebb energiafogyasztást és kisebb méretű kapcsolóberendezést igényel a nagyobb és sűrűbb információátvitel érdekében. Az optikai modul alapvető tényezője, amely meghatározza, hogy ezek a teljesítmények elérhetők-e.
Az adatközponti kommunikációs optikai modulok a csatlakozás típusa szerint három kategóriába sorolhatók:
(1) Az adatközponttól a felhasználóig a végfelhasználói viselkedések generálják, például a felhőhöz való hozzáférés weboldalak böngészése, e-mailek küldése és fogadása, valamint videó streamelése céljából;
(2) Adatközpontok összekapcsolása, elsősorban adatreplikációhoz, szoftver- és rendszerfrissítéshez;
(3) Az adatközponton belül elsősorban információ tárolására, generálására és bányászatára használják. A Cisco előrejelzése szerint az adatközpont belső kommunikációja az adatközpont kommunikációjának több mint 70%-át teszi ki. Az adatközpont-építés nagy fejlődése a nagy sebességű optikai modulok fejlődését is megszületett.
2. MobilCkommunikációBaseStások.

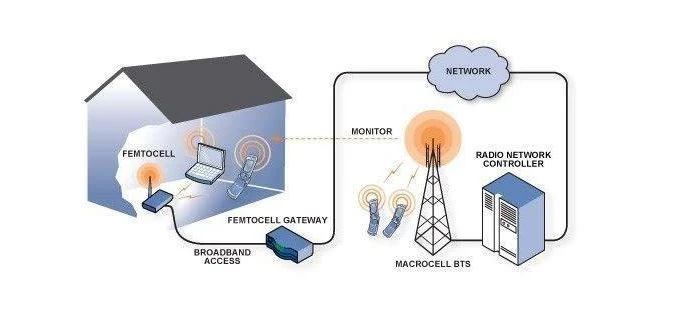

A mobilkommunikációs bázisállomás olyan rádió adó-vevő állomásra utal, amely egy mobiltelefon-terminálon keresztül információt továbbít egy mobil kommunikációs kapcsolóközponton keresztül egy bizonyos rádiólefedettségi területen.
Hangzhou Softel az optikai modul alkalmazásáról beszél
A szolgáltató mobil kommunikációs bázisállomásának optikai modulokra is szüksége van az eszközök közötti összekapcsolás megvalósításához. A bázisállomás RRU és BBU eszközökkel rendelkezik. Az alkalmazásban ennek a két eszköznek a linkjeit kell összekötnünk, amihez optikai moduljaink szükségesek. És az üvegszálas jumperek, a 4G hálózatban a BBU és az RRU csatlakozáshoz használt berendezések főként 1,25G optikai modulból, 2,5G optikai modulból, 6G optikai modulból, 10G optikai modulból és így tovább.
3. Passzív WDMSrendszer
Az 5G fronthaulban alkalmazott műszaki megoldások között kétségtelenül a passzív hullámhossz-osztás teszi ki a legnagyobb arányt. A passzív hullámhosszosztó rendszer színes fénymodulokból, multiplexerekből és optikai szálakból áll.
A passzív hullámhossz-osztási technológia alapelve a WDM technológia használata a különböző hullámhosszú optikai jelek összekapcsolására, és egy sor információ kötegbe történő átvitelére, majd egy optikai szálon történő továbbítására a szolgáltatások közötti átvitel megvalósítása érdekében. A WDM egyszerre több jelet is tud továbbítani egyetlen szálon. Minden jelet a jelnek megfelelő bizonyos hullámhosszú fény segítségével képes továbbítani, és a vevő oldalon el tudja választani ezeket a különböző hullámhosszú optikai jeleket. A passzív hullámhossz-osztó rendszer főként egy színes fénymodulból és egy OTM-ből és két részből áll.
4. SAN / NASStorageNhálózat.
Az Internet és a hálózati alkalmazások rohamos fejlődésével robbanásszerűen növekszik azon adattípusok is, amelyeket az adatinformációs tároló rendszernek feldolgoznia kell, ami az adattároló rendszert soha nem látott kihívások elé állítja. Csatlakoztatott hálózati tárolóeszköz (Network Attached Storage, rövidítve NAS) és területi tárolóhálózat (Storage Area Network, rövidítve SAN). Jó skálázhatóságával a leghatékonyabb megoldást nyújtja a központosított adatkezeléshez.
Hangzhou Softel az optikai modul alkalmazásáról beszél

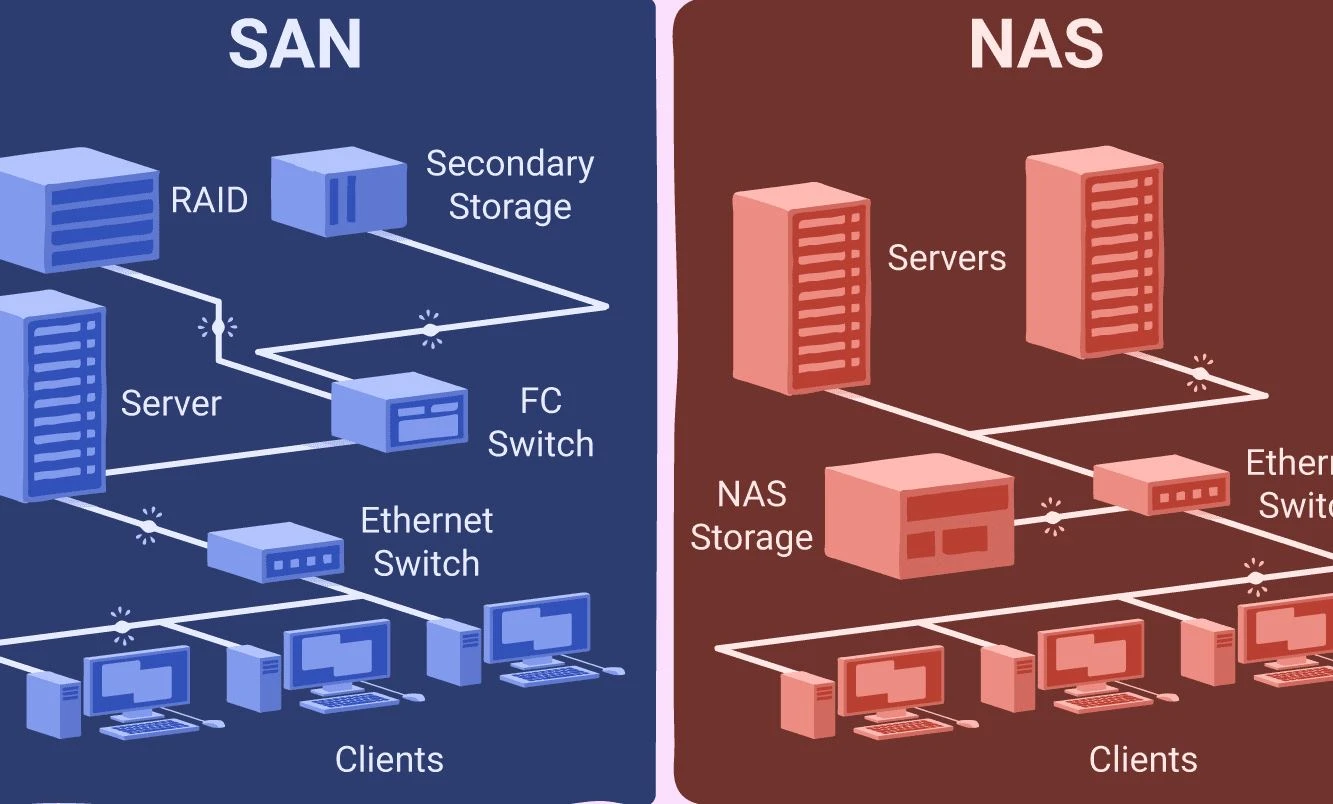

A SAN/NAS tárolóhálózat fő funkciója az adatok tárolása. Közülük a SAN hálózat főként szerverekből, üvegszálas kapcsolókból, tárolóeszközökből és átviteli hordozókból (optikai modulok, szálas jumperek) áll; a NAS tárolóhálózat főként NAS tárolókból, kapcsolókból áll, végberendezésekből (számítógép), átviteli hordozóból (optikai modul, optikai szál jumper) áll.
Megjegyzendő, hogy a SAN hálózat Fibre Channel optikai modulokat használ, amelyeknek támogatniuk kell az FC Fibre Channel protokollt, míg a NAS tárolóhálózatban használt optikai moduloknak csak az Ethernet protokollnak kell megfelelniük.
5. 5G BfülesNhálózat.

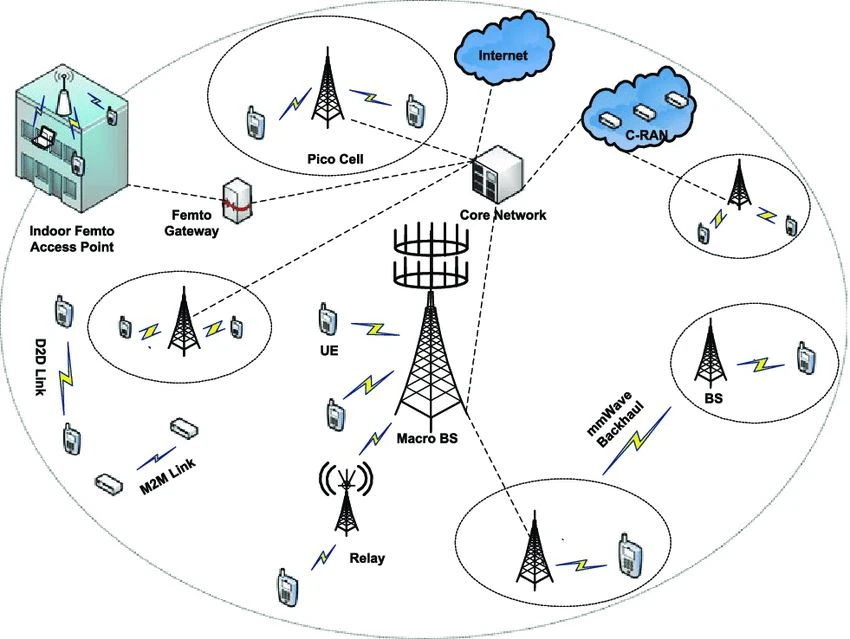

Az 5G hálózat három részre oszlik, nevezetesen a hozzáférési hálózatra, a hordozóhálózatra és a maghálózatra. A köztük lévő kapcsolat megértéséhez tekintse meg a következő képet:
Hangzhou Softel az optikai modul alkalmazásáról beszél
Az 5G hordozóhálózat általában metró hozzáférési rétegre, metró aggregációs rétegre, metró magrétegre / tartományi fővonalra oszlik, és megvalósítja az 5G szolgáltatások front- és középső visszahordó funkcióit.
Az 5G fronthaul tipikus alkalmazási forgatókönyvei közé tartozik a közvetlen optikai csatlakozás, a passzív WDM és az aktív WDM.
Az 5G fronthaul alkalmazási forgatókönyvekben az optikai modulokra vonatkozó jellemző követelmények a következők:
1). Megfelel az ipari hőmérsékleti és magas megbízhatósági követelményeknek: A kültéri munkakörnyezetet figyelembe véve az elülső távirányítós optikai modulnak meg kell felelnie a -40 ipari hőmérsékleti tartománynak.fokozat -+85fokozat, és meg kell felelnie a porállóság követelményeinek is.
2). Alacsony költség: Az 5G optikai modulok iránti kereslet jóval meghaladja a 4G-ét. Különösen nagy kereslet lehet a fronthaul optikai modulok iránt. Az alacsony költség az 5G-ipar egyik fő követelménye az optikai modulokkal szemben. Az 5G-ben a backhaul lefedi a metróterület hozzáférési rétegét, aggregációs rétegét és magrétegét. A szükséges optikai modulok nem sokban különböznek az adatközpontokban jelenleg használt optikai modultechnológiától. A hozzáférési réteg főként 25Gb/S, 50Gb/S, 100Gb/S és egyéb optikai modulokat, a konvergenciaréteg és a felette pedig 100Gb/S, 200Gb/S, 400Gb/S és egyéb DWDM optikai modulokat használ.
Végül el kell mondani, hogy az optikai modulok iránti kereslet növekedése elsősorban az adatkommunikációs piactól és a távközlési piactól függ. A mai adatforgalom korszakában az optikai modulok új fejlesztési lehetőségeket nyitnak meg.
