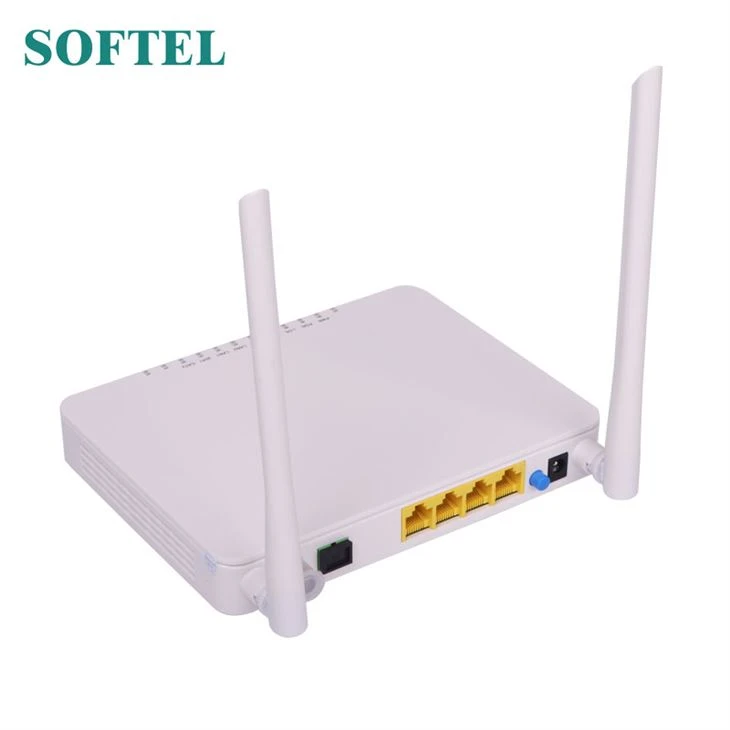

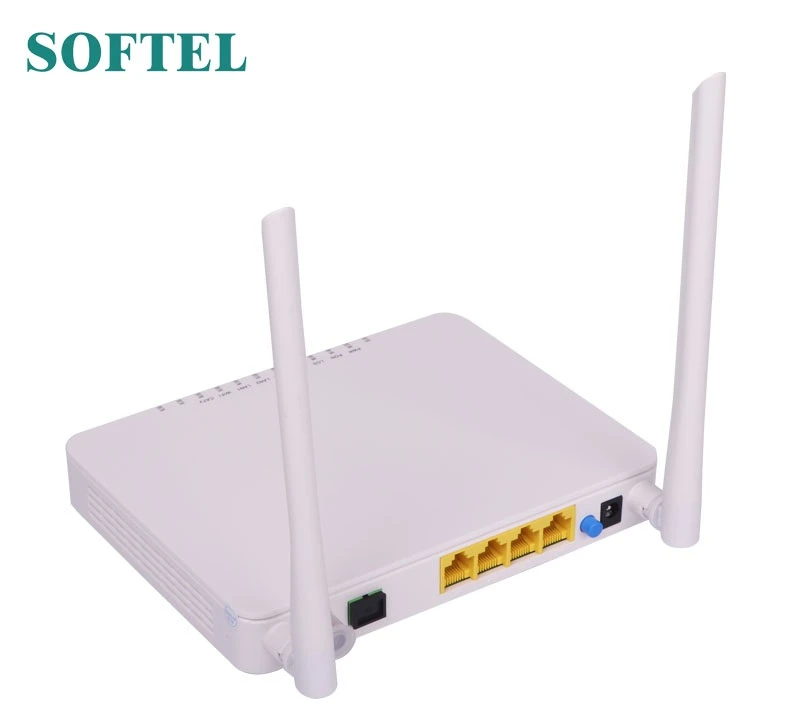

4GE CATV Wifi ONU GPON

Felület

Uplink interfész

1 * GPON port, FSAN G.984.2 szabvány, B + osztály
Downstream adatátviteli sebesség: 2.488Gbps
Upstream adatátviteli sebesség: 1.244 Gbps
SC / PC egymódusú szál
28dB kapcsolat veszteség és 30 km távolság 1: 128-mal

CATV interfész

1 RF kimenet
Aljzat F típusú csatlakozó

Ethernet interfész

4 * 10/100 / 1000Mauto-tárgyalás
Teljes / fél duplex mód
RJ45 csatlakozó
Auto MDI / MDI-X
100m távolság

Teljesítmény interfész

12 V DC tápegység

Teljesítményparaméterek

PON
Optikai
Paraméter

Hullámhossz: Tx 1310 nm, Rx 1490 nm
Tx optikai teljesítmény: 0 ～ 5dBm
Rx érzékenység: -27dBm
Telítési optikai teljesítmény: -8dBm
Csatlakozó típusa: SC
Optikai szál: 9 / 125ɥm egymódusú szál

Adatátvitel
Paraméter

PON átviteli sebesség: 2,48 Gbit / ss downstream; Upstream 1,244 Gbit / s
Ethernet: 1000Mbps
Csomagveszteség arány: <1 *="">
látencia: <>

Üzleti képesség

2. rétegű vezetékes sebességváltás
Támogatja a VLAN TAG / UNTAG ， VLAN konvertálást
Port-alapú sebességkorlátozás támogatása
Támogatás prioritási osztályozás
Támogatja a sugárzás viharvezérlését
Támogatja a kapcsolat észlelését

Hálózat menedzsment

Kezelési mód

Szabványos OMCI interfész, az ITU-T G.984.4 meghatározása szerint
Támogassa a TR069 és a WEB kezelését

Menedzsment funkció

Állapotfigyelő, Konfigurációkezelés, Riasztáskezelés, Naplókezelés

Fizikai jellemzők

Héj

Műanyag ház

Erő

Külső 12 VDC / 1A tápegység adapter
Energiafogyasztás: <>

Méretek és súlyok

Tétel mérete: 200 mm (H) x 140 mm (Szél) x 33 mm (H)
A cikk tömege: 0,5 kg

Környezeti
Műszaki adatok

Üzemi hőmérséklet: 0 - 50ºC
Tárolási hőmérséklet: -40 és 85ºC között
Működési páratartalom: 10% és 90% között (nem kondenzáló)
Tárolási páratartalom: 5% - 95% (nem kondenzáló)

Teljesítményparaméterek

Alapértelmezett

IEEE802.11b / g / n

Frekvencia

2.400 ~ 2.500 GHz

Vezeték nélküli adatátviteli sebesség

IEEE 802.11b: 1,2,5,5,11Mbps
IEEE 802.11g: 6,9,12,18,24,36,48,54Mbps
IEEE 802.11n: 200 Mbps-ig

Modulációs rendszerek

802.11g: 64QAM, 16QAM, QPSK, BPSK, DSSS 802.11b: CCK, DQPSK, DBPSK =
HT20: 64 QAM, 16QAM, QPSK, BPSK

Csatorna

13 * Csatorna, konfigurálható az USA, Kanada, Japán és Kína szabványainak való megfeleléshez

RF vételi érzékenység

802.11b: -96dBm @ 1 Mbps; -93dBm @ 2 Mbps;
-91dBm @ 5,5 Mbps; -88dBm @ 11 Mbps
802,11g: -90dBm @ 6 Mbps; -89dBm @ 9 Mbps;
-89dBm @ 12 Mbps; -867dBm @ 18 Mbps;
-83dBm @ 24 Mbps; -79dBm @ 36 Mbps;
-75dBm @ 48 Mbps; -75dBm @ 54 Mbps
802,11n: -96dBm @ 1 Mbps; -88dBm @ 11 Mbps;
-90dBm @ 6 Mbps; -75dBm @ 54 Mbps;
-86 dBm @ m0 / 20MHz; -69dBm @ M15 / 20MHz;

RF Tx teljesítmény

• TX kimenet B üzemmód @ 11 Mbps: 18dBm +/- 2
• TX kimenet G üzemmód: 54 Mb / s: 16dBm +/- 2
• TX teljesítmény 11n módban @ HT20: 16 dBm +/- 2

Titkosítási mód

64-bites, 128-bites WEP, AES, TKIP, WPA, WPA2, 802.1x

Átviteli távolság

100 m fedett lefedettségi terület
300m szabadtéri lefedettség
(változik a tényleges környezettől függően)

Hullámhossz

1100-1600nm

Optikai visszatérési veszteség

> 45dB

Bemeneti optikai teljesítmény

-15dBm ~ 0dBm

ONT-4GE-RFW

-18dBm ~ -9dBm

ONT-4GE-RFW-L

-18dBm ~ 0dBm

ONT-4GE-RFW-A

RF frekvencia

47MHz ~ 1000MHz

RF kimeneti kar

84dBuV (@ -5dBm @ 85MHz)

ONT-4GE-RFW

81dBuV (@ -10dBm @ 85MHz)

ONT-4GE-RFW-L

78dBuV (@ -12 ~ -2dBm @ 85MHz)

ONT-4GE-RFW-A

CNR

> 47dB (@ -5dBm @ DS22 csatorna)

ONT-4GE-RFW

> 41dB (@ -10dBm @ DS22 csatorna)

ONT-4GE-RFW-L
ONT-4GE-RFW-A

KSH

> 60dBc (@ -5dBm @ DS22 csatorna)

ONT-4GE-RFW

> 60dBc (@ -10dBm @ DS22 csatorna)

ONT-4GE-RFW-L
ONT-4GE-RFW-A

CTB

> 60dBc (@ -5dBm @ DS22 csatorna)

ONT-4GE-RFW

> 60dBc (@ -10dBm @ DS22 csatorna)

ONT-4GE-RFW-L
ONT-4GE-RFW-A

RF kimenet visszatérő vesztesége

> 14dB

ONT-4GE-RFW

> 12dB

ONT-4GE-RFW-L
ONT-4GE-RFW-A

75ohm

AGC funkció

Támogatás

ONT-4GE-RFW-A
