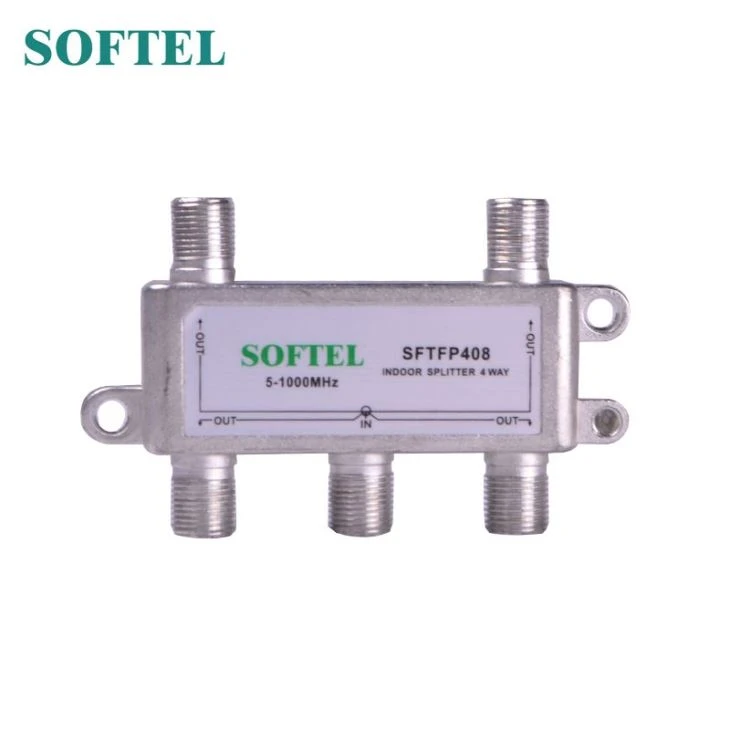

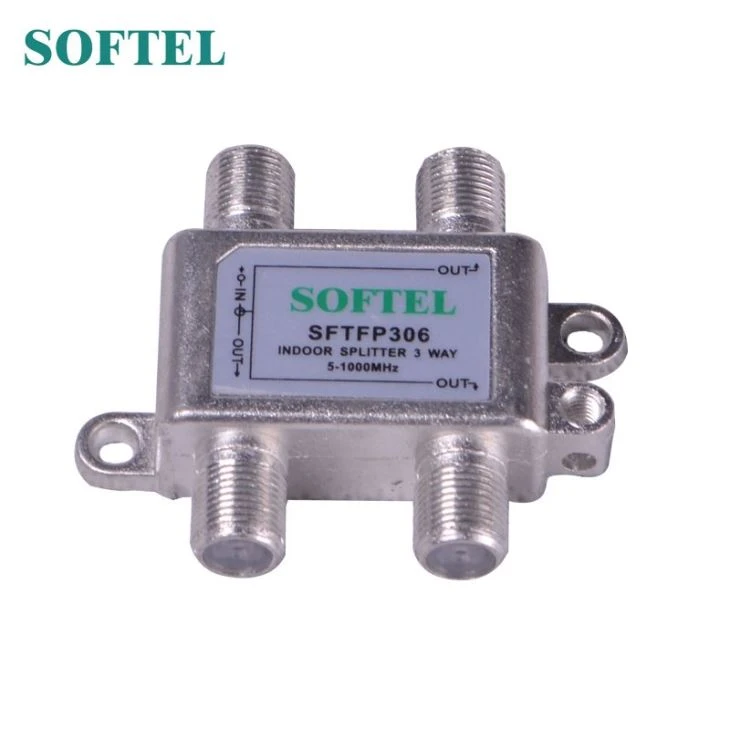

Beltéri RF Splitter

2 ~ 8 módon elérhető
Kétirányú sebességváltó kialakítása
Tüskék és ferrit telítettség ellen
Kerek érintkezőbetétek

A szálláslekérdezés elküldése

A termék bemutatása

A Beltéri RF Splitter egy elosztó / osztó, amely elosztja a betápkábel jelét két és több kimeneti jelre.

Jellemzők

2 ~ 8 módon elérhető

Kétirányú sebességváltó kialakítása

Tüskék és ferrit telítettség ellen

Kerek érintkezőbetétek

A cinkötvözet stancolt öntvényt nikkelezett felületkezeléssel kell ellátni

Felületkezelés spray-festékkel, oxidációgátló és színtelenítés nélkül

Alkalmazás

Műholdas CATV, HFC

Műszaki paraméter

Tétel	Kétirányú osztó	Háromutas osztó	Háromutas osztó	Négyirányú osztó	6 utas osztó	8-os osztó
Beszúrási veszteség	-dB (Max.)
5 MHz - 47 MHz	3.5	3.5 / 6.9	5.8	6.9	9.3	10.3
48MHz - 450MHz	3.9	3.9 / 7.3	6.2	7.3	9.6	11.0
451 MHz - 750 MHz	3.9	3.9 / 7.5	6.5	7.5	9.9	11.5
751 MHz - 1000 MHz	4.1	4,0 / 8,0	7.0	8.0	11.0	12.5
Izolációs veszteség	-dB (Min.)
5 MHz - 47 MHz	22	25	25	25	25	25
48MHz - 450MHz	26	24	25	24	24	24
451 MHz - 750 MHz	22	23	24	23	22	22
751 MHz - 1000 MHz	22	21	22	21	21	21
Visszatérési veszteség (IN / OUT)	-dB (Min.)
5 MHz - 47 MHz	20	18	18	18	18	18
48MHz - 450MHz	22	21	21	20	22	22
451 MHz - 750 MHz	20	21	21	20	20	20
751 MHz - 1000 MHz	20	18	18	18	18	18
Általános információ
Impedancia	75 Ohms
RFI árnyékolás	- 120 dB
Intermodulation	jobb, mint -45dBmV
Tesztkörnyezet: Szobahőmérséklet: + 20 ℃
Egyéb követelmények:
1. A műanyag betét fehér színű.
2. Az F port kupakjának tiszta fehér színűnek kell lennie
3. A földelőcsavarnak 4 x 12 mm-es méretűnek kell lennie zöldben, 1/4-es hatlapú, nyitott lapos nyílásban, philips-ben.
4. A rögzítőcsavar 4 x 18 mm méretű legyen fémlemezben, 1/4-es hatlapú, nyitott lapos nyílásban, Philips.
5. A ház fényes ónbevonatú legyen
6.Az F-PORT szálai a 3/8 "-32 UNEF-2B-t használják.
7,500 mA áram halad át a bemeneti portról az egyik kimeneti portra.
