Agilis analóg modulátor

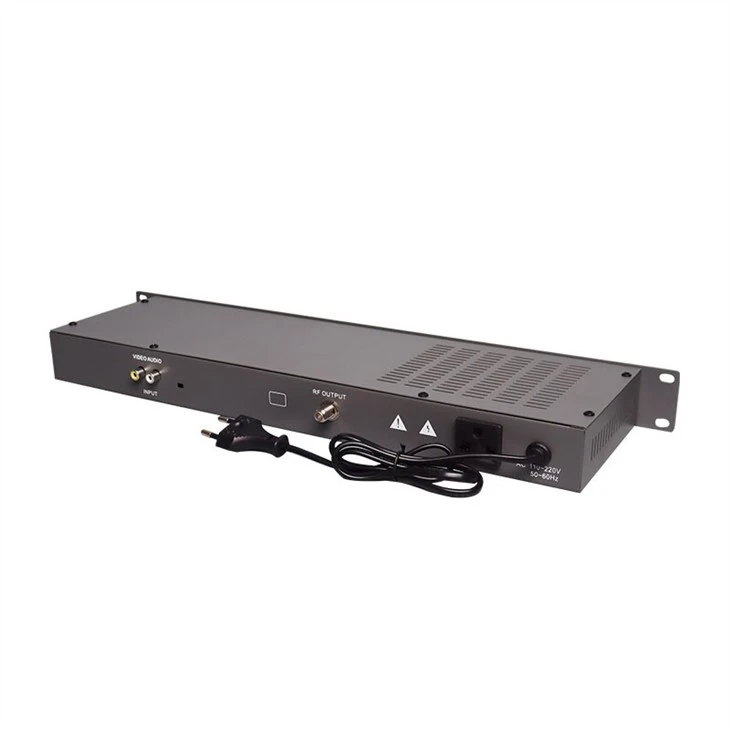

AH-860J Economy Agile Channel szomszédos frekvenciamodulátor

A szálláslekérdezés elküldése

A termék bemutatása

termékleírás

Az egycsatornás agilis analóg modulátor alacsony költségű és nagy stabilitású.

Az agilis analóg modulátor jellemzői

1. Köztes frekvencia, kétszeres konverziós frekvencia és fűrészszűrővel, kis zavaró oldalsáv.
2. Az MCU technikát középfrekvenciás audio-, nagyfrekvenciás kép- és rádiófrekvenciás helyi oszcillátoroknál alkalmazzák, nagy frekvenciastabilitás és pontosság mellett.
3. Integrált áramkört alkalmaznak a kimeneteken, és a teljes egység minden funkcionális áramköre SMT technológiát alkalmaz, nagy biztonsággal.
4. LED-kijelzési frekvencia, a fel és le gombok segítségével kiválaszthatja a kívánt frekvenciát.
5. Kényelmes vezérlés, minden frekvenciaszint-beállítás előre megtervezett.
6. A feszültségforrás egy részének nagy megbízhatóságú és nagy dinamikus teljesítménye van.
7. Különböző csatornákat készíthetünk az ügyfél’ kérései szerint.

Paraméterek

visszaverődés	kimeneti frekvencia tartomány	45-870 MHz
	frekvencia pontosság	& plusmn; 5 kHz
	kimeneti szint	113 dBmV
	oldalsávos elnyomás	& 3;60dB
	kimeneti impedancia	75Ω
	videó/audió hordozó arány	-10dB ~ -20dB
videó- frekvencia	bemeneti szint	0,6 ~ 1,5 Vp-p
	bemeneti impedancia	75Ω
	bemeneti tükrözés	30 dB min
	K együttható	4 % max (2T impulzus)
	videó s/n	50 dB
	C/L késleltetés	40 mp
	frekvencia válasz	& plusmn; 1 dB
	differenciális nyereség	& plusmn; 4 % (modulátor 87,5 %)
	differenciális fázis	& plusmn; 4&fok; (modulátor 87,5 %)
hang- frekvencia	bemeneti szint	-10 ~ 10 dBm
	bemeneti impedancia	10KΩ min
	frekvencia válasz	& plusmn; 1 dB
	torzítás	1 %
	jel-zaj rádió	-60 dB
	hangkép intervallum	stílus szerint
tápegység	feszültség	110 ~ 245V AC
